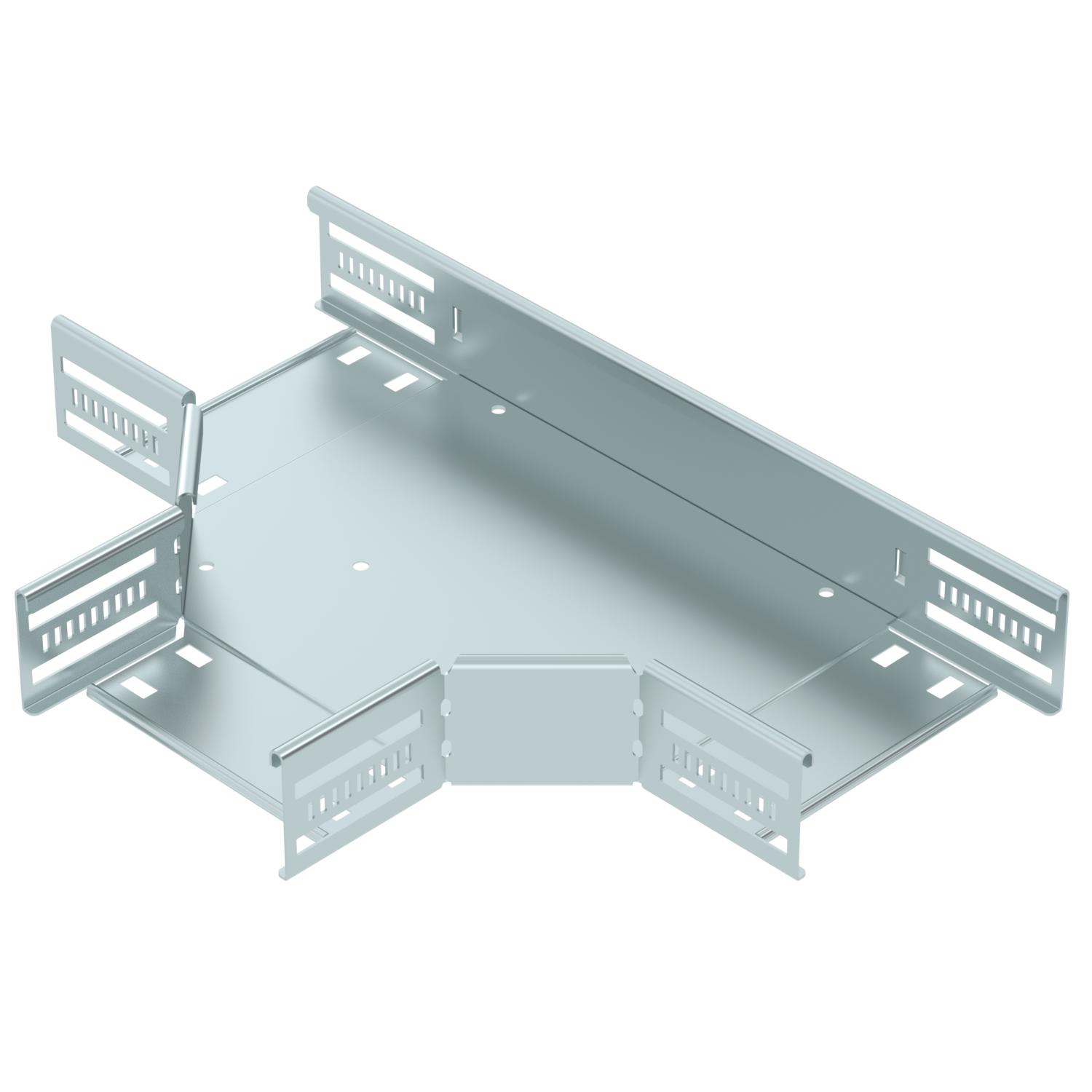

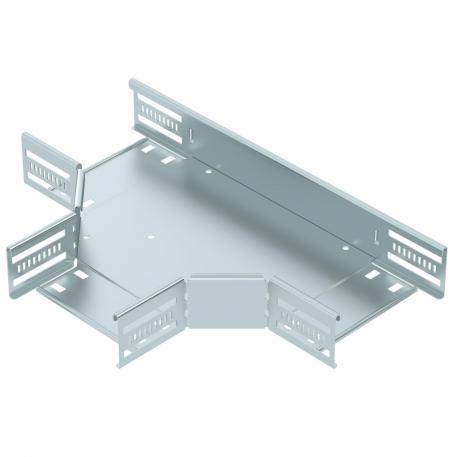

T formos elementas 60 FS
Art. Nr. 6038102 | EAN 4012197346652
- Prekės aprašymas
-
Prekės aprašymasT formos prijungimo dalis horizontaliai atšakai formuoti, varžtiniams bei Magic loveliams, šonų aukštis 60 mm. Montavimas be varžtų su dvigubais spaustukais arba varžtinė jungtis su plokščiagalviais varžtais FRS ir kombinuotomis veržlėmis M6. Naudojamas patalpose. Tvirtinimo medžiagas reikia užsisakyti atskirai.
-
- Techniniai duomenys
-
Techniniai duomenys

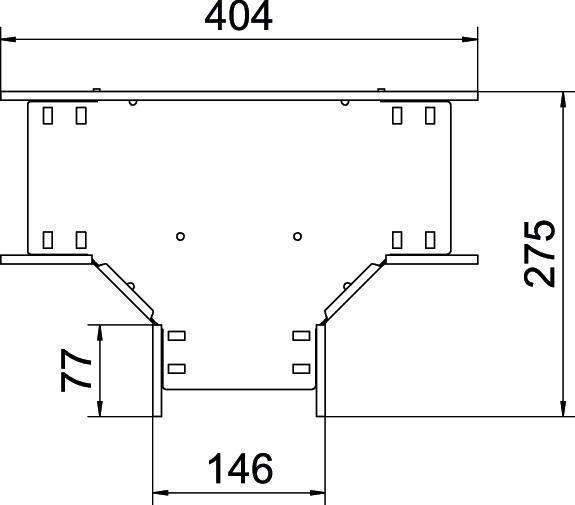

Atramos storis 1,25 mm Atšakos plotis 150 mm Aukštis 60 mm Dydis 60x150 Kabelių sistemos sujungiklio rūšis įsuktas/suspaustas Konstrukcinė forma Horizontali T formos detalė Maks. naudojimo temperatūros diapazonas 120 °C Matmuo B 150 mm Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon taip Paviršius cinkuotas juostiniu būdu Plotis 150 mm Rekomenduojamas varžtų skaičius 15 St. Skardos storis 0,8 mm Spalva cinko Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne - Visi tipai
-
Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis

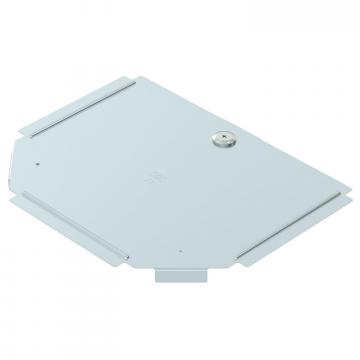

T kampo dangtis FS
RTD 150 FS 6038602 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Dvigubas spaustukas armatūros montavimui A2
DOP A2 6035998 10 Vienetas - Atsisiuntimai
-
Duomenų lapas RT 615 FS / 6038102 , 0.22MB , pdfES atitikties deklaracija RT 615 FS / 6038102 , 0.17MB , pdfUK Atitikties Deklaracija RT 615 FS / 6038102 , 0.14MB , pdfREACH Atitikties deklaracija RT 615 FS / 6038102 , 0.12MB , pdfRoHS Atitikties deklaracija RT 615 FS / 6038102 , 0.13MB , pdfKaip tinkamai parinkti Auswahlhilfe Kabelrinnen, schraubbar , 2.17MB , pdfKaip tinkamai parinkti Auswahlhilfe Kabelrinnen, Magic , 0.25MB , pdfMontavimo instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontavimo instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdf
