- Prekės aprašymas
-
Prekės aprašymas

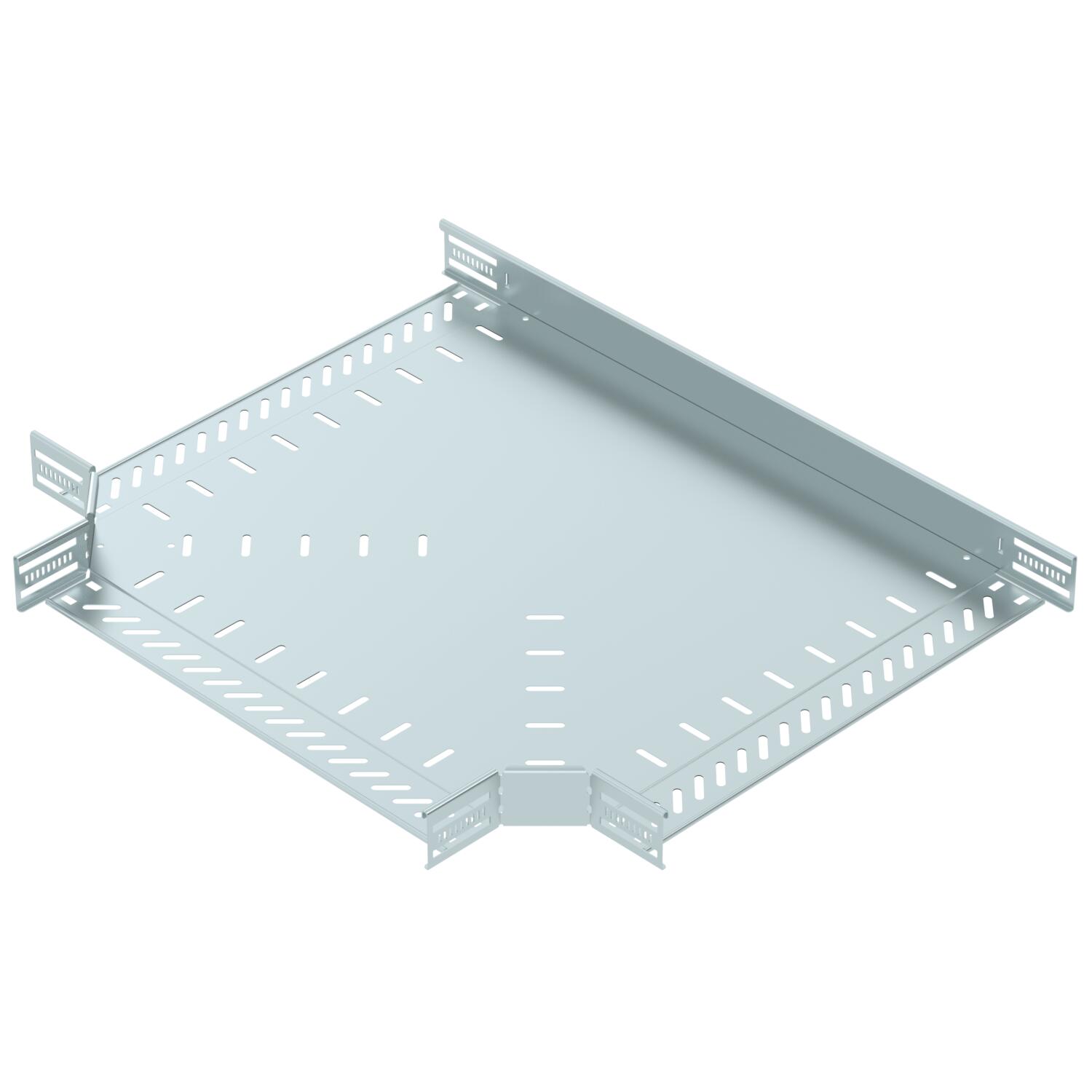

T formos prijungimo dalis horizontaliai atšakai formuoti, varžtiniams bei Magic loveliams, šonų aukštis 60 mm. Montavimas be varžtų su dvigubais spaustukais arba varžtinė jungtis su plokščiagalviais varžtais FRS ir kombinuotomis veržlėmis M6. Naudojamas patalpose. Tvirtinimo medžiagas reikia užsisakyti atskirai.
- Techniniai duomenys
-
Techniniai duomenys
Atramos storis 1,25 mm Atšakos plotis 500 mm Dydis 60x500 Kabelių sistemos sujungiklio rūšis įsuktas/suspaustas Konstrukcinė forma Horizontali T formos detalė Maks. naudojimo temperatūros diapazonas 120 °C Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius cinkuotas juostiniu būdu Rekomenduojamas varžtų skaičius 24 St. Skardos storis 1 mm Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne Matmenys

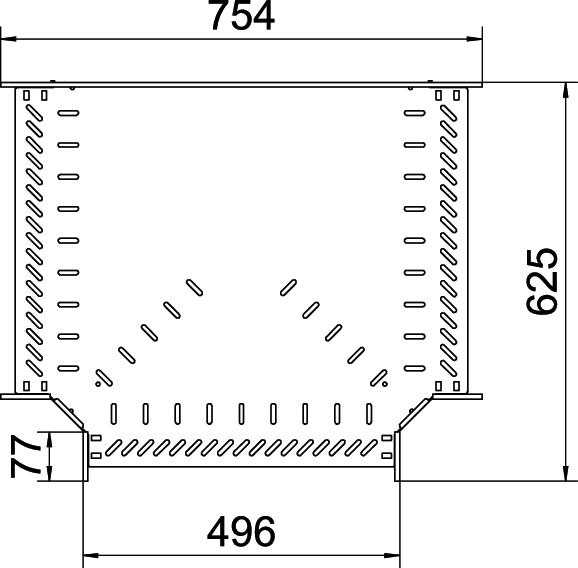

Aukštis 60 mm Matmuo B 500 mm Plotis 500 mm - Visi tipai
-
Visi tipai
- Atsisiuntimai
-
Duomenų lapas RT 650 FS / 6038110 , 0.19MB , pdfAtitikties deklaracija RT 650 FS / 6038110 , 0.17MB , pdfUK Atitikties Deklaracija RT 650 FS / 6038110 , 0.14MB , pdfREACH Atitikties deklaracija RT 650 FS / 6038110 , 0.12MB , pdfRoHS Atitikties deklaracija RT 650 FS / 6038110 , 0.13MB , pdfKabelių instaliavimo ataskaita Kabelių instaliavimo sistemos tvarumo ataskaita , 2.00MB , pdfKaip tinkamai parinkti Auswahlhilfe Kabelrinnen, schraubbar , 2.17MB , pdfKaip tinkamai parinkti Auswahlhilfe Kabelrinnen, Magic , 0.25MB , pdfMontavimo instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontavimo instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdf
