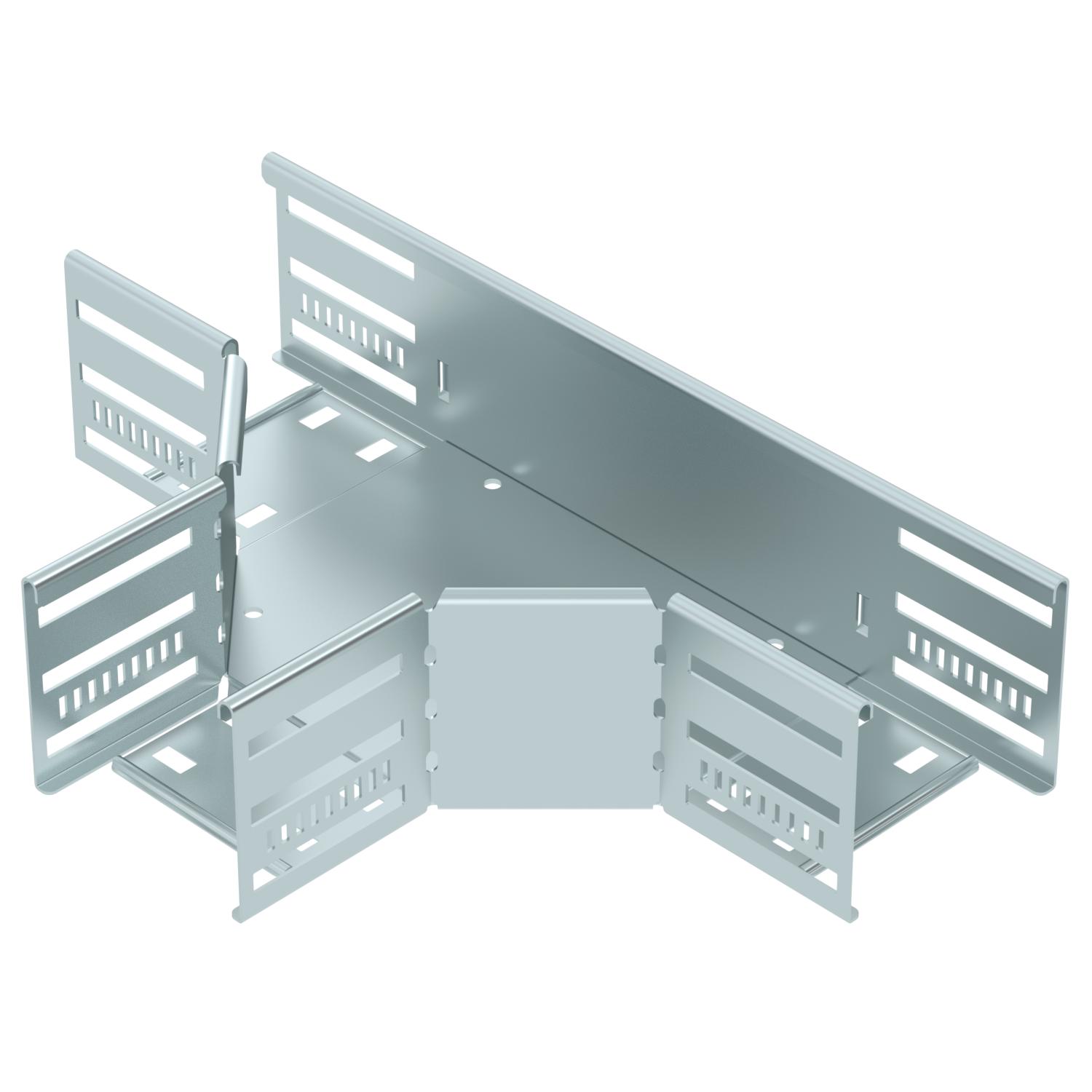

T formos elementas 85 FS
Art. Nr. 6038210 | EAN 4012197346836
- Prekės aprašymas
-
Prekės aprašymas
T formos prijungimo dalis horizontaliai atšakai formuoti, varžtiniams bei Magic loveliams, šonų aukštis 85 mm. Montavimas be varžtų su dvigubais spaustukais arba varžtinė jungtis su plokščiagalviais varžtais FRS ir kombinuotomis veržlėmis M6. Naudojamas patalpose. Tvirtinimo medžiagas reikia užsisakyti atskirai.
-
- Techniniai duomenys
-
Techniniai duomenys
Atramos storis 1,25 mm Atšakos plotis 100 mm Dydis 85x100 Kabelių sistemos sujungiklio rūšis įsuktas/suspaustas Konstrukcinė forma Horizontali T formos detalė Maks. naudojimo temperatūros diapazonas 120 °C Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius cinkuotas juostiniu būdu Rekomenduojamas varžtų skaičius 21 St. Skardos storis 0,8 mm Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne Matmenys

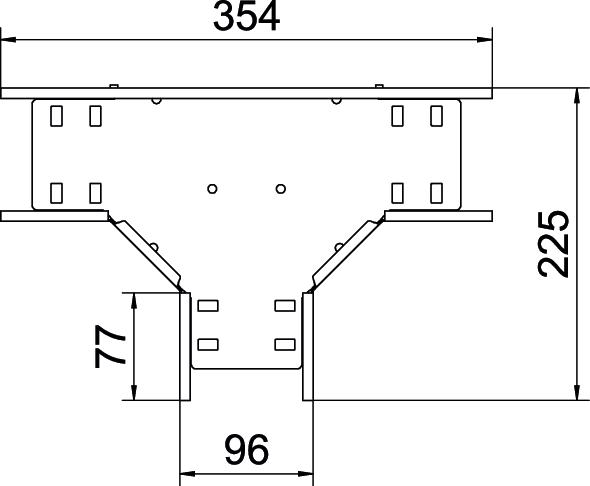

Aukštis 85 mm Matmuo B 100 mm Plotis 100 mm - Visi tipai
-
Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
T kampo dangtis FS
RTD 100 FS 6038600 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Dvigubas spaustukas armatūros montavimui A2
DOP A2 6035998 10 Vienetas - Atsisiuntimai
-
Duomenų lapas RT 810 FS / 6038210 , 0.22MB , pdfAtitikties deklaracija RT 810 FS / 6038210 , 0.17MB , pdfUK Atitikties Deklaracija RT 810 FS / 6038210 , 0.14MB , pdfREACH Atitikties deklaracija RT 810 FS / 6038210 , 0.12MB , pdfRoHS Atitikties deklaracija RT 810 FS / 6038210 , 0.13MB , pdfKabelių instaliavimo ataskaita Kabelių instaliavimo sistemos tvarumo ataskaita , 2.00MB , pdfMontavimo instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontavimo instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdf
