- Prekės aprašymas
-
Prekės aprašymas

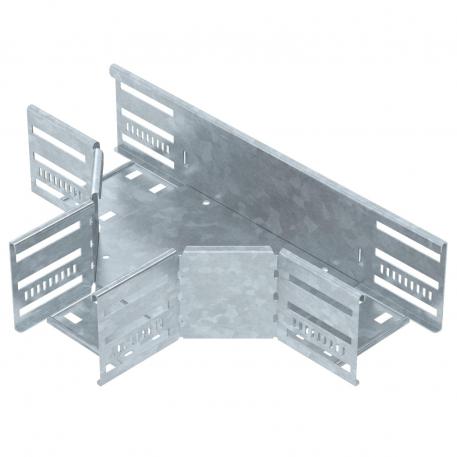

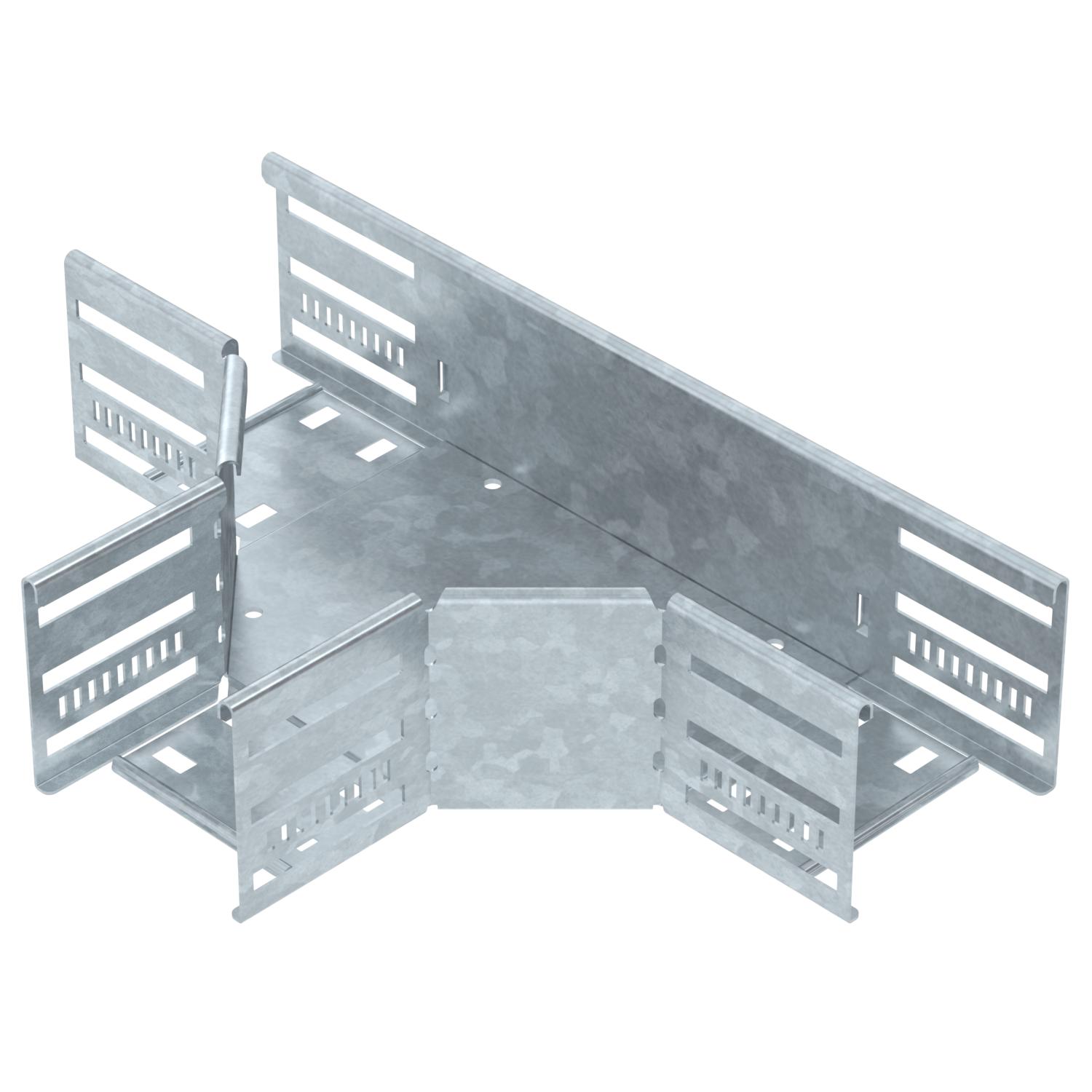

T formos prijungimo dalis horizontaliai atšakai formuoti, varžtiniams bei Magic loveliams, šonų aukštis 85 mm. Montavimas be varžtų su dvigubais spaustukais arba varžtinė jungtis su plokščiagalviais varžtais FRS ir kombinuotomis veržlėmis M6. Galima naudoti vidinėje ir išorinėje srityse. Tvirtinimo medžiagas reikia užsisakyti atskirai.
- Techniniai duomenys
-
Techniniai duomenys
Atramos storis 1,25 mm Atšakos plotis 100 mm Dydis 85x100 Kabelių sistemos sujungiklio rūšis įsuktas/suspaustas Konstrukcinė forma Horizontali T formos detalė Maks. naudojimo temperatūros diapazonas 120 °C Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius karštai cinkuotas Rekomenduojamas varžtų skaičius 21 St. Skardos storis 0,8 mm Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne Matmenys

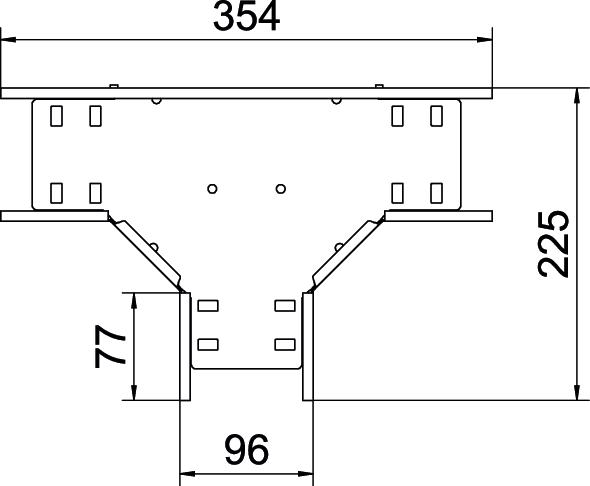

Aukštis 85 mm Matmuo B 100 mm Plotis 100 mm - Visi tipai
-
Visi tipai
- Atsisiuntimai
-
Duomenų lapas RT 810 FT / 6038230 , 0.21MB , pdfAtitikties deklaracija RT 810 FT / 6038230 , 0.17MB , pdfUK Atitikties Deklaracija RT 810 FT / 6038230 , 0.14MB , pdfREACH Atitikties deklaracija RT 810 FT / 6038230 , 0.12MB , pdfRoHS Atitikties deklaracija RT 810 FT / 6038230 , 0.13MB , pdfKabelių instaliavimo ataskaita Kabelių instaliavimo sistemos tvarumo ataskaita , 2.00MB , pdfMontavimo instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontavimo instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdf
