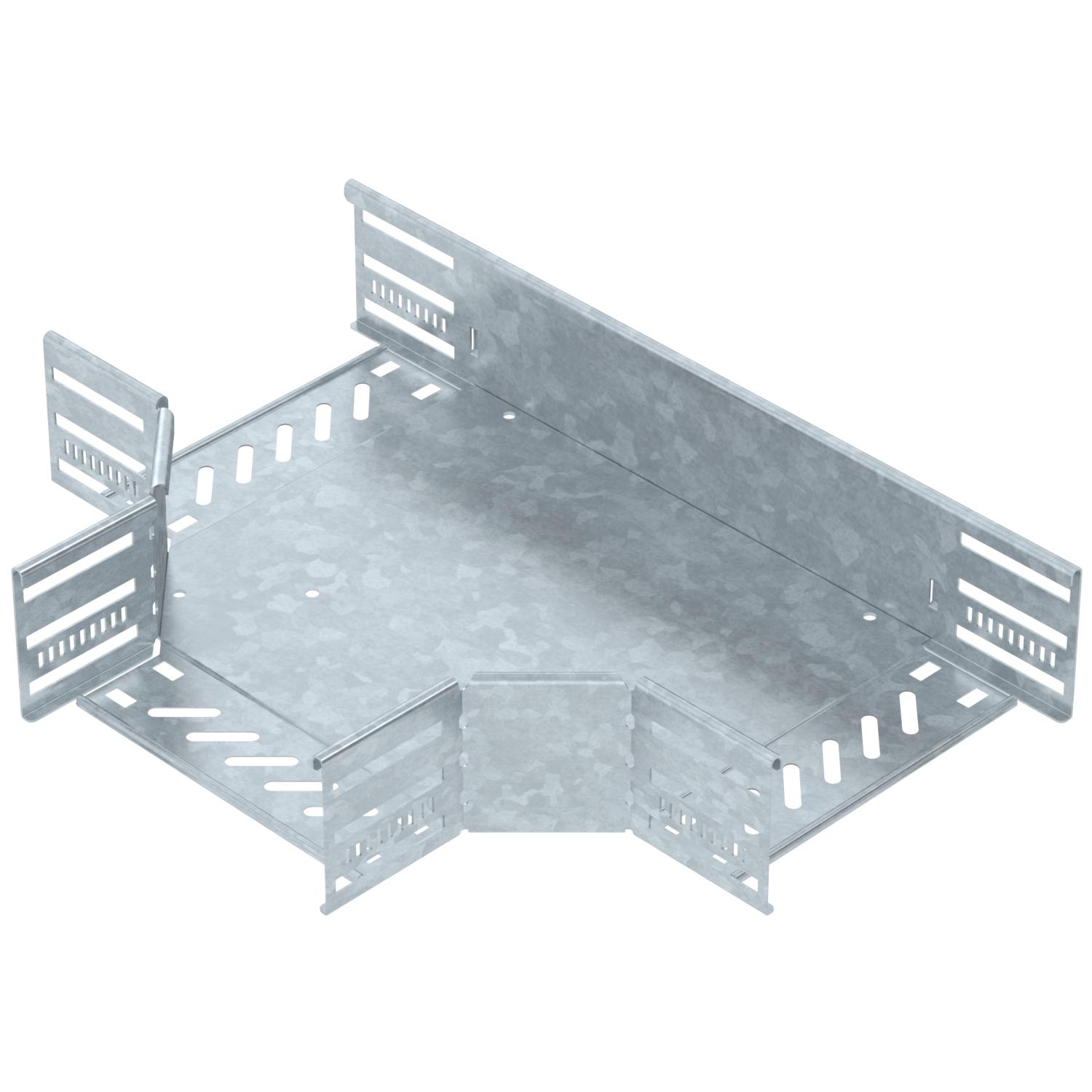

T formos elementas 85 FT
Art. Nr. 6038232 | EAN 4012197347550
- Prekės aprašymas
-
Prekės aprašymasT formos prijungimo dalis horizontaliai atšakai formuoti, varžtiniams bei Magic loveliams, šonų aukštis 85 mm. Montavimas be varžtų su dvigubais spaustukais arba varžtinė jungtis su plokščiagalviais varžtais FRS ir kombinuotomis veržlėmis M6. Galima naudoti vidinėje ir išorinėje srityse. Tvirtinimo medžiagas reikia užsisakyti atskirai.
-
- Techniniai duomenys
-
Techniniai duomenys

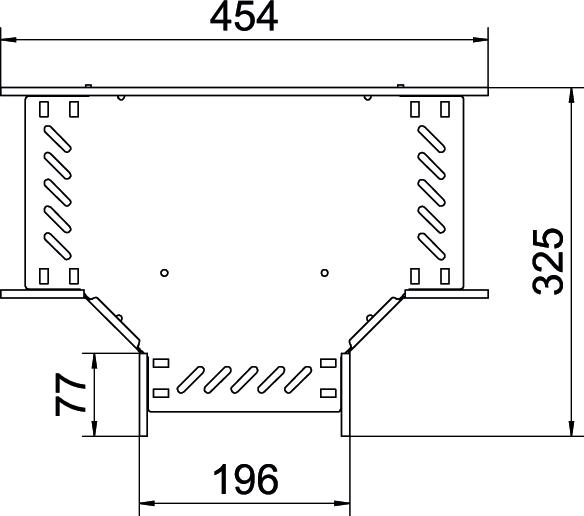

Atramos storis 1,25 mm Atšakos plotis 200 mm Aukštis 85 mm Dydis 85x200 Kabelių sistemos sujungiklio rūšis įsuktas/suspaustas Konstrukcinė forma Horizontali T formos detalė Maks. naudojimo temperatūros diapazonas 120 °C Matmuo B 200 mm Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius karštai cinkuotas Plotis 200 mm Rekomenduojamas varžtų skaičius 24 St. Skardos storis 0,8 mm Spalva cinko Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne - Visi tipai
-
Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
T kampo dangtis DD
RTD 200 DD 6038644 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Dvigubas spaustukas armatūros montavimui A2
DOP A2 6035998 10 Vienetas
Varžtas plokščia apvalia galvute su kombinuotąja veržle F
FRSB 6x12 F 6406122 100 Vienetas - Atsisiuntimai
-
