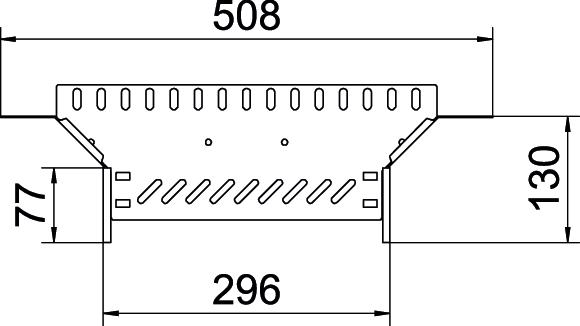

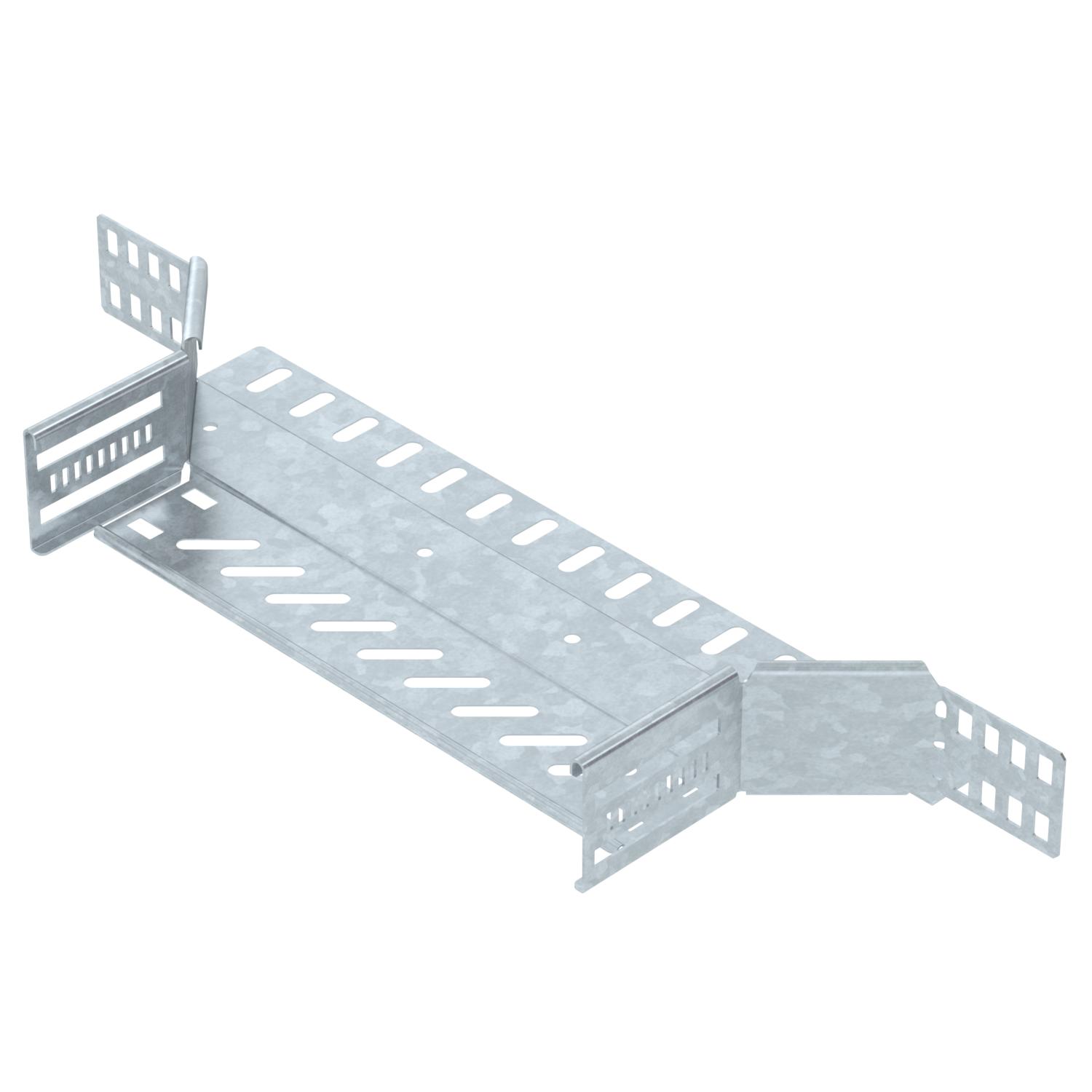

T formos prijungimo detalė 60 FT
Art. Nr. 6042217 | EAN 4012197342456
- Prekės aprašymas
-
Prekės aprašymasSankryža horizontaliai atšakai sukurti, skirta magic jungtims bei varžtinėms jungtims, šonų aukštis 60 mm Montavimas be varžtų su dvigubais spaustukais arba varžtinė jungtis su plokščiagalviais varžtais FRS ir kombinuotomis veržlėmis M6. Galima naudoti vidinėje ir išorinėje srityse. Tvirtinimo medžiagas reikia užsisakyti atskirai.
-
- Techniniai duomenys
-
Techniniai duomenys
Atramos storis 1,25 mm Aukštis 60 mm Dydis 60x300 Išėjimo plotis 300 mm Kabelių sistemos sujungiklio rūšis įsuktas/suspaustas Maks. naudojimo temperatūros diapazonas 120 °C Matmuo B 300 mm Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon taip Pagrindo plokštės medžiagos storis 0,8 mm Paviršius karštai cinkuotas Plotis 300 mm Rekomenduojamas varžtų skaičius 14 St. Skardos storis 0,8 mm Spalva cinko Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne - Visi tipai
-
Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Jungiamojo šakotuvo dangtelis DD
RAAD 300 DD 6042437 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Dvigubas spaustukas armatūros montavimui A2
DOP A2 6035998 10 Vienetas
Varžtas plokščia apvalia galvute su kombinuotąja veržle F
FRSB 6x12 F 6406122 100 Vienetas - Atsisiuntimai
-
Duomenų lapas RAA 630 FT / 6042217 , 0.19MB , pdfKatalogas Cable support systems , 45.23MB , pdfES atitikties deklaracija RAA 630 FT / 6042217 , 0.12MB , pdfUK Atitikties Deklaracija RAA 630 FT / 6042217 , 0.09MB , pdfREACH Atitikties deklaracija RAA 630 FT / 6042217 , 0.12MB , pdfRoHS Atitikties deklaracija RAA 630 FT / 6042217 , 0.13MB , pdfKaip tinkamai parinkti Selection aid cable trays, screwable , 2.17MB , pdfKaip tinkamai parinkti Selection aid for cable trays, Magic , 0.23MB , pdfMontavimo instrukcija Latchable Magic cable tray systems , 11.95MB , pdfMontavimo instrukcija Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdfMontavimo instrukcija General information on the mounting , 2.65MB , pdf
