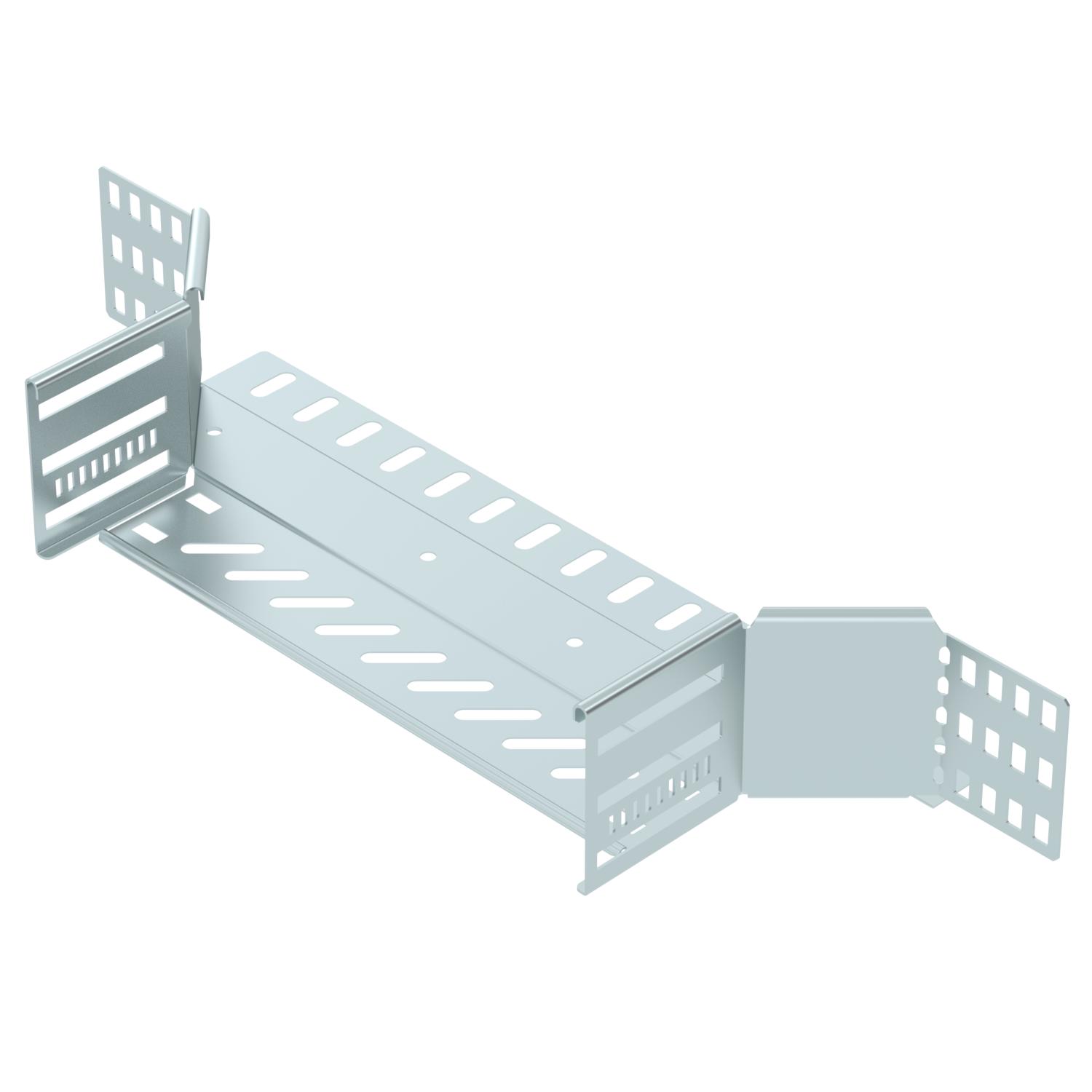

T formos prijungimo elementas 85 FS
Art. Nr. 6042135 | EAN 4012197337438
- Prekės aprašymas
-
Prekės aprašymasSankryža horizontaliai atšakai sukurti, skirta magic jungtims bei varžtinėms jungtims, šonų aukštis 85 mm Montavimas be varžtų su dvigubais spaustukais arba varžtinė jungtis su plokščiagalviais varžtais FRS ir kombinuotomis veržlėmis M6. Naudojamas patalpose. Tvirtinimo medžiagas reikia užsisakyti atskirai.
-
- Techniniai duomenys
-
Techniniai duomenys

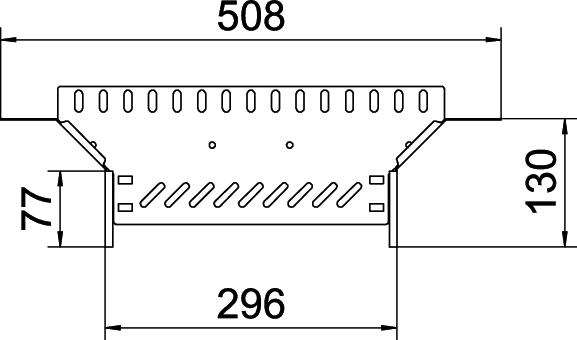

Atramos storis 1,25 mm Aukštis 85 mm Dydis 85x300 Išėjimo plotis 300 mm Kabelių sistemos sujungiklio rūšis įsuktas/suspaustas Maks. naudojimo temperatūros diapazonas 120 °C Matmuo B 300 mm Medžiaga Plienas Min. naudojimo temperatūros diapazonas -20 °C NATO skylių išdėstymo schema ne Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Pagrindo plokštės medžiagos storis 0,8 mm Paviršius cinkuotas juostiniu būdu Plotis 300 mm Rekomenduojamas varžtų skaičius 18 St. Skardos storis 0,8 mm Spalva cinko Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne - Visi tipai
-
Sistemos priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Jungiamojo šakotuvo dangtelis FS
RAAD 300 FS 6042407 1 Vienetas Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Dvigubas spaustukas armatūros montavimui A2
DOP A2 6035998 10 Vienetas - Atsisiuntimai
-
Duomenų lapas RAA 830 FS / 6042135 , 0.19MB , pdfKatalogas Cable support systems , 45.23MB , pdfES atitikties deklaracija RAA 830 FS / 6042135 , 0.12MB , pdfUK Atitikties Deklaracija RAA 830 FS / 6042135 , 0.09MB , pdfREACH Atitikties deklaracija RAA 830 FS / 6042135 , 0.12MB , pdfRoHS Atitikties deklaracija RAA 830 FS / 6042135 , 0.13MB , pdfMontavimo instrukcija Latchable Magic cable tray systems , 11.95MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdfMontavimo instrukcija Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf
