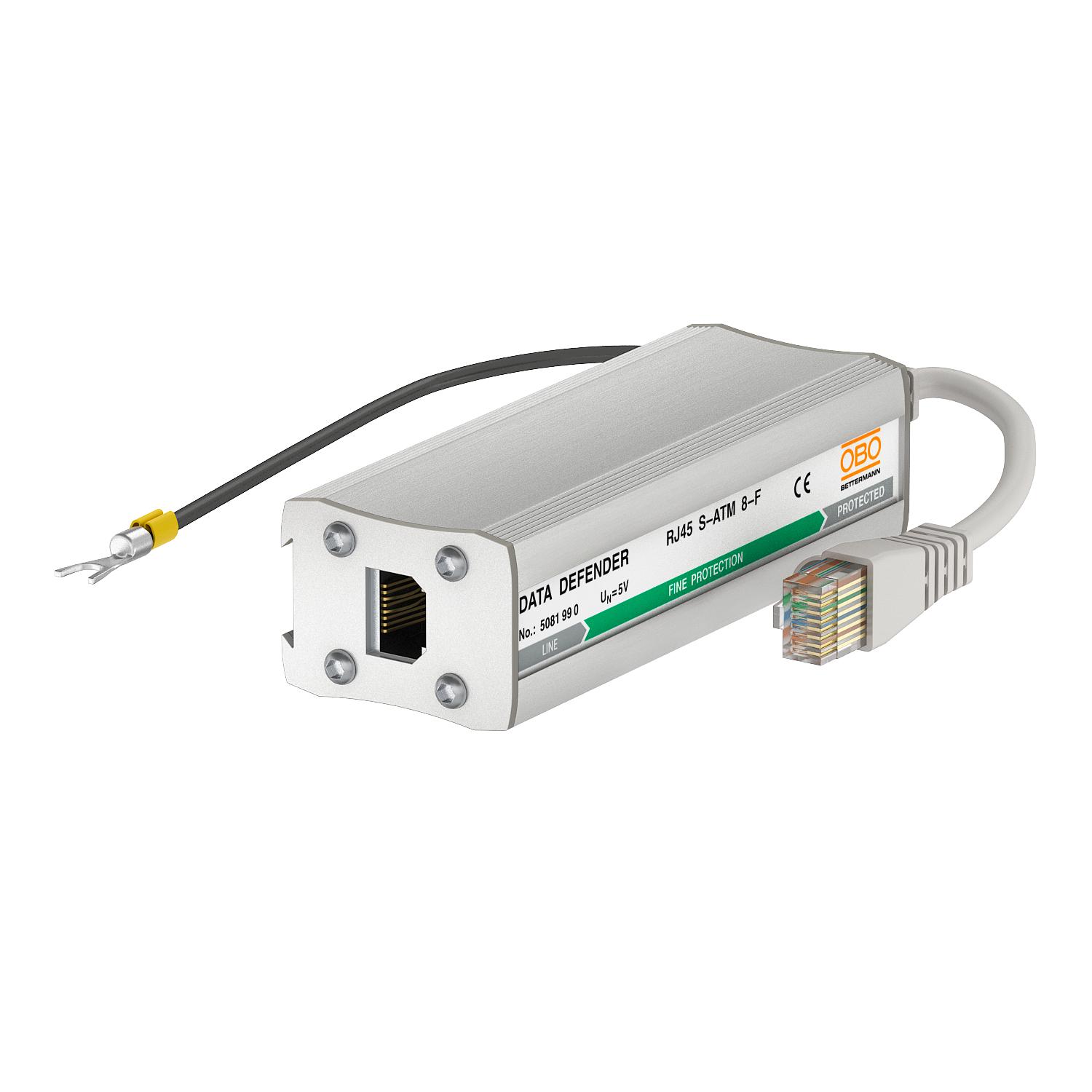

Tiksli apsauga nuo viršįtampio 8-F, skirta eterneto tinklams (klasė D/CAT 5)
Art. Nr. 5081990 | EAN 4012196415694
- Prekės aprašymas
-
Prekės aprašymasUniversalus duomenų perdavimo linijos apsauginis įrenginys, skirtas tinklo technikai ir telekomunikacijų sistemoms
• aliuminio korpuse
• 8 gyslų apsauga

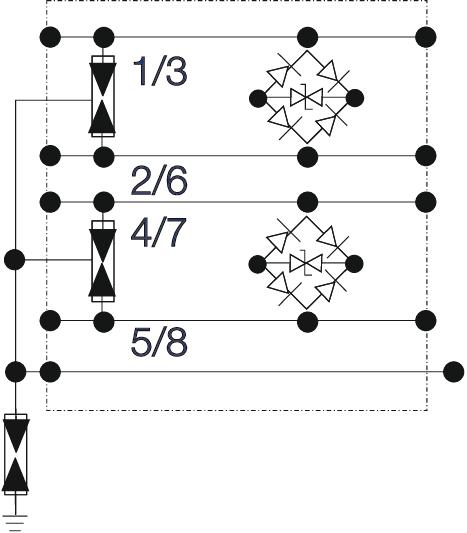

• su dviejų pakopų apsauga
• paprastas montavimas
• su RJ-45 jungtimi
• įsk. 150 mm jungiamąjį laidą su RJ-45 kištukais
• „Cat-5“ tinklo technika, „10BaseT“, „100BaseT“, „1000BaseT“
• apsauginio bėgelio su priedais montavimas DLS-BS (5082 38 2)
Naudojimas: analoginei, ISDN, DSL sistemai, „Ethernet Twisted Pair“.
• naudojama D klasės arba CAT 5e tinkluose
• fiksuojamas ant apsauginio profil. bėgelio arba montuojamas tiesiai ant galinio prietaiso
• paprasta instaliuoti per RJ45 lizdus
• optimizuotos perdavimo savybės
-
- Techniniai duomenys
-
Techniniai duomenys
Apsaugos lygis, gysla–gysla <40 V Apsaugos lygis, gysla–žemė <900 V Apsaugos rūšis IP00 Atsparumas impulsinei srovei gysla – gysla C2: 3 kV / 1,5 kA (8/20µs) Atsparumas impulsinei srovei gysla – žemė C2: 3 kV / 1,5 kA (8/20µs) Bandymų metodo standartas IEC 61643-21 Bendra imp.srovė (8/20) 7,5 kA CO₂ pėdsakas (GWP) nuo lopšio iki vartų 1,546 kg CO₂e / 1 Vienetas Didžiausia ilgalaikė įtampa AC 4,2 V Didžiausia ilgalaikė įtampa DC 6 V Dydis 6.2V Ekranavimas tiesiogiai Ekranavimo jungtis taip Iškroviklių patikra ne Išvadas Tikslioji apsauga, 8 laidai bei ekranas Įterpimo slopinimas (insertion loss) <3 @ 150 MHz dB Įžeminimas per: Jungiamasis laidas Izoliacijos varža >1 GΩ Kategorie Tipas 2+3 / C2+C1 Kištukinė sistema RJ45 8(8) LPZ 1→3 Maks. naudojimo temperatūros diapazonas 80 °C Min. naudojimo temperatūros diapazonas -40 °C Polių skaičius 8 Ribinis dažnis 155 MHz SPD pagal IEC 61643-21 Klasė II+III / C2+C1 Talpumas (gysla-gysla) <50 pF Talpumas (gysla-žemė) <10 pF „Channel performance“ Ansi/EA CAT 5e „Channel performance“ ISO/IEC D klasė - Visi tipai
- Atsisiuntimai
-
Duomenų lapas RJ45 S-ATM 8-F / 5081990 , 0.23MB , pdfREACH Atitikties deklaracija RJ45 S-ATM 8-F / 5081990 , 0.12MB , pdfRoHS Atitikties deklaracija RJ45 S-ATM 8-F / 5081990 , 0.12MB , pdfKaip tinkamai parinkti Viršįtampių apsaugos - Paprastas parinkimas , 2.00MB , pdfKaip tinkamai parinkti Pagalba renkantis apsaugą nuo viršįtampio , 2.00MB , pdf
