Tiksli apsauga nuo viršįtampio TELE 4-F, skirtas ISDN RJ45 4 | Tikslioji apsauga, 4 laidai | 120 | 170 | RJ45

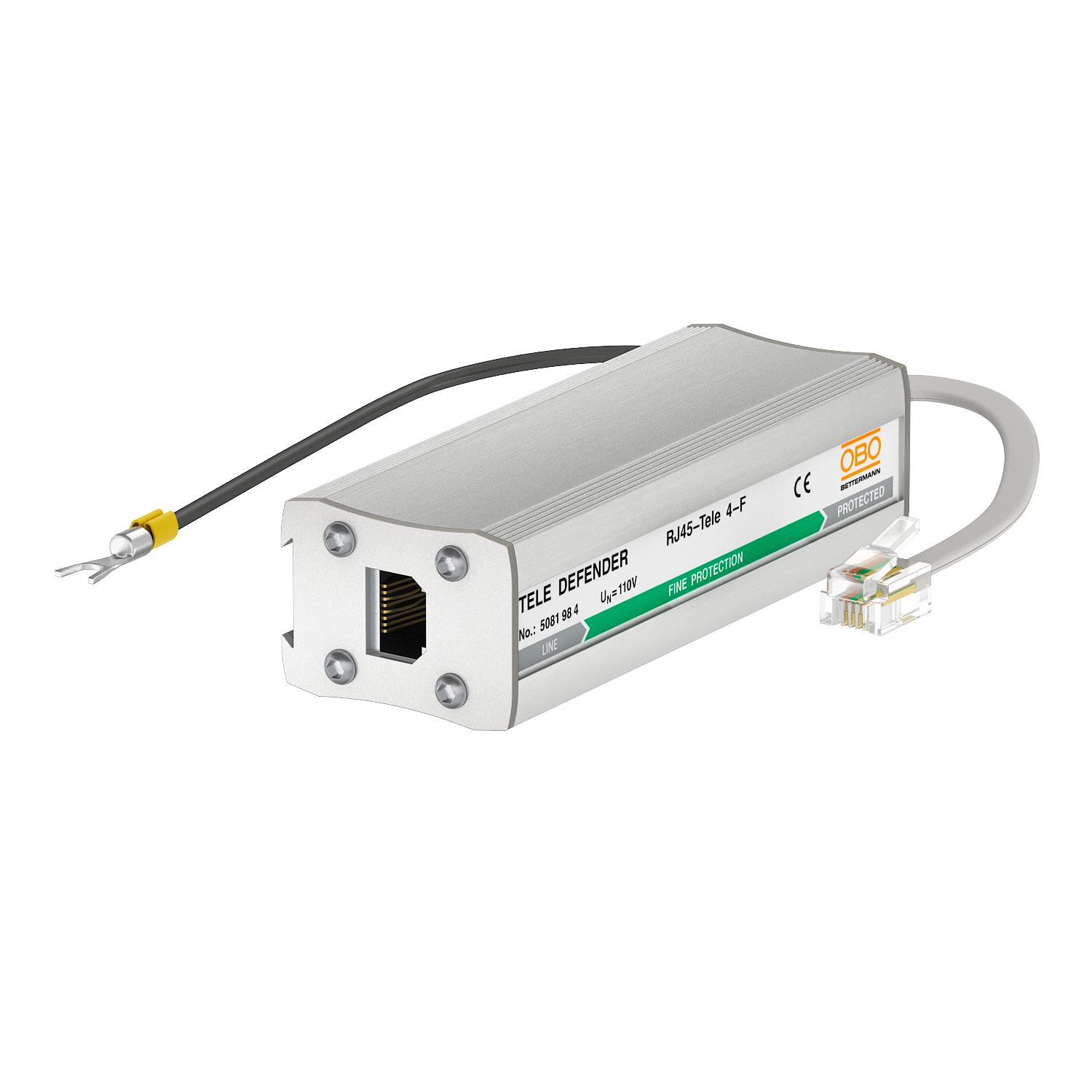

Tiksli apsauga nuo viršįtampio TELE 4-F, skirtas ISDN RJ45

Art. Nr. 5081984 | EAN 4012196415687

Art. Nr. / Tipas

Polių skaičius	4

Išvadas

Didžiausia ilgalaikė įtampa AC	120 V

Didžiausia ilgalaikė įtampa DC	170 V

Kištukinė sistema

Prekės aprašymas

Prekės aprašymas

Duomenų perdavimo linijos apsauginis įrenginys, skirtas analoginėms telekomunikacijų sistemoms

• aliuminio korpuse
• dviejų pakopų apsauga
• paprastas montavimas
• yra 150 mm jungiamasis laidas su RJ11 arba RJ45 kištukais
• optimizuotas pralaidumas telekomunikacijų sistemoms
• apsauginis bėgelis su priedais DLS-BS (5082 38 2)

Naudojimas: analoginėse telekomunikacinėse sistemose
• aliuminio korpuse
• paprasta sumontuoti ant apsauginio bėgelio arba galinio prietaiso
• įsk. 150 mm jungiamąjį laidą su RJ411 kištukais
• optimizuotas juostos plotis TK sistemoms

Techniniai duomenys

Techniniai duomenys

Apsaugos lygis, gysla–gysla	<300 V
Apsaugos lygis, gysla–žemė	<600 V
Apsaugos lygis: laidas – įžeminimas 1kV/µs (C3)	<245
Apsaugos rūšis	IP00
Atsparumas impulsinei srovei gysla – gysla	C1: 1 kV / 0,5 kA (8/20)
Atsparumas impulsinei srovei gysla – žemė	C2: 2 kV / 1 kA (8/20)
Bandymų metodo standartas	IEC 61643-21
Bendra imp.srovė (8/20)	4 kA
Didžiausia ilgalaikė įtampa AC	120 V
Didžiausia ilgalaikė įtampa DC	170 V
Dydis	170V
Išvadas	Tikslioji apsauga, 4 laidai
Įterpimo slopinimas (insertion loss)	≤3 dB
Įžeminimas per:	Jungiamasis laidas
Izoliacijos varža	> 34 MΩ

Kabelio tipas apsaugos nuo viršįtampio prietaisams	Telekomunikacijų linija
Kategorie	Tipas 2+3 / C2+C1
Kištukinė sistema	RJ45
LPZ	1→3
Maks. naudojimo temperatūros diapazonas	80 °C
Min. naudojimo temperatūros diapazonas	-40 °C
Nuosekli varža laidui	2,2 Ω ± 10 %
Polių skaičius	4
Ribinis dažnis	18 MHz
Signalizavimas prietaise	be
SPD pagal IEC 61643-21	Klasė II+III / C2+C1
Talpumas (gysla-gysla)	<500 pF
Talpumas (gysla-žemė)	<20 pF
Vardinė apkrovos srovė AC	0,2 A
Vardinė apkrovos srovė DC	0,3 A

Visi tipai

Visi tipai

Tipas	Polių skaičius	Išvadas	Didžiausia ilgalaikė įtampa AC	Didžiausia ilgalaikė įtampa DC	Kištukinė sistema	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
RJ11-TELE 4-C	4	Kombinuota apsauga, 4 laidai	120 V	170 V	RJ11	5081975	Vienetas	1 Vienetas
RJ11-TELE 4-F	4	Tikslioji apsauga, 4 laidai	120 V	170 V	RJ11	5081977	Vienetas	1 Vienetas
RJ45-TELE 4-C	4	Kombinuota apsauga, 4 laidai	120 V	170 V	RJ45	5081982	Vienetas	1 Vienetas
RJ45-TELE 4-F	4	Tikslioji apsauga, 4 laidai	120 V	170 V	RJ45	5081984	Vienetas	1 Vienetas
