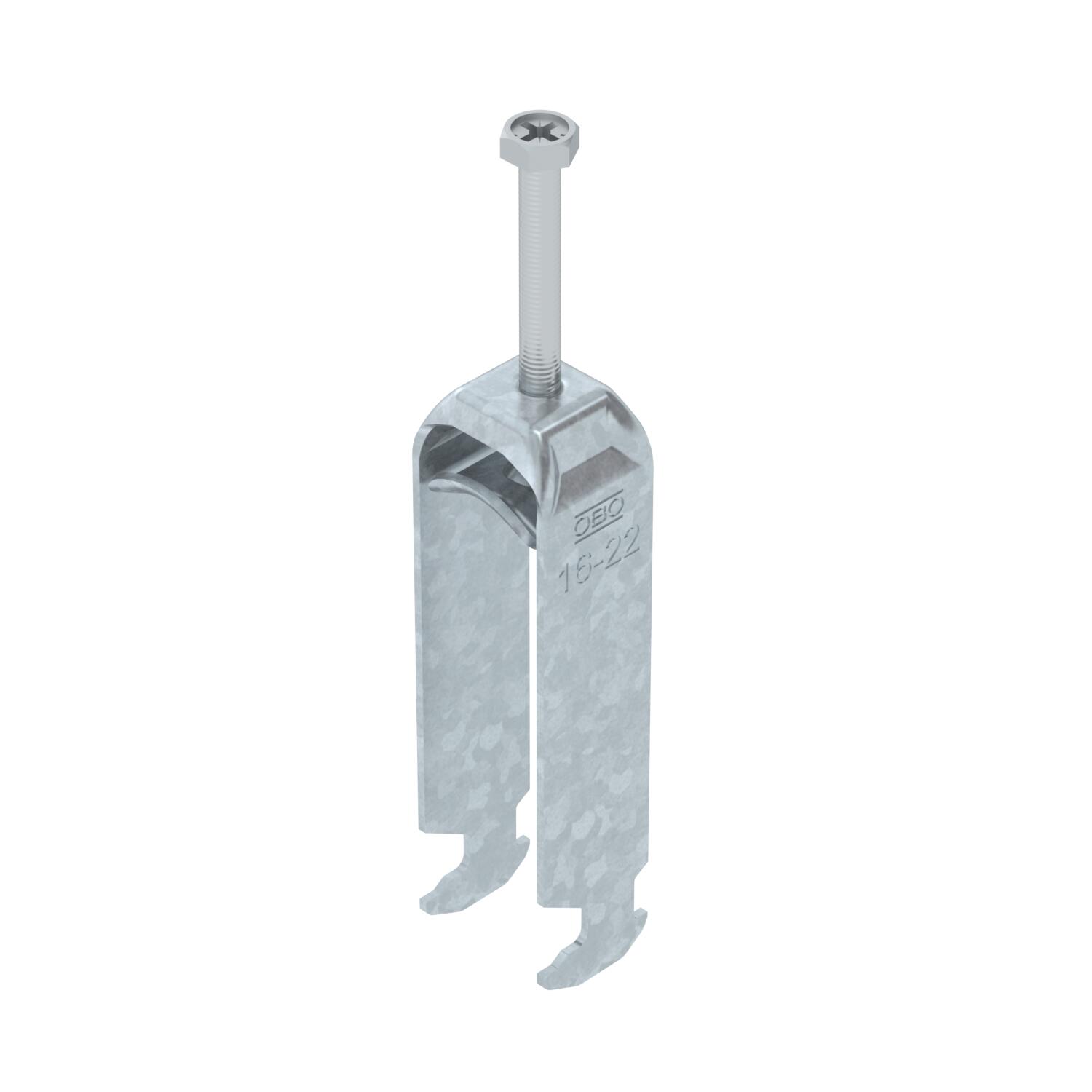

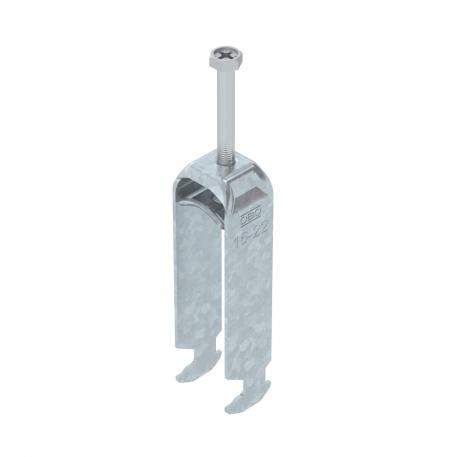

Triguba apkaba, H formos kojelė, su metaline prispaudimo plokštele, FT
Art. Nr. 1186018 | EAN 4012196848607
- Prekės aprašymas
-
Prekės aprašymasApkaba su plaktuko galvutės formos kojele, su metaline prispaudimo plokštele, užapvalintais kraštais kabeliui apsaugoti. Skirtas vertikaliam ir horizontaliam 3 atskirų kabelių montavimui ant C profilio bėgių. Kai įpjovos plotis 16 - 17 mm. Su vienaeigiu varžtu prie pirspaudimo plokštelės, universali šešiakampė varžto galvutė SW10, su grioveliu ir kryžminiu grioveliu. Tinka montuoti viduje ir lauke. Keletą kabelių rekomenduojame atskirti dvigubomis plokštelėmis. Rekomenduojame naudoti kontraplokštelę.
-
- Techniniai duomenys
-

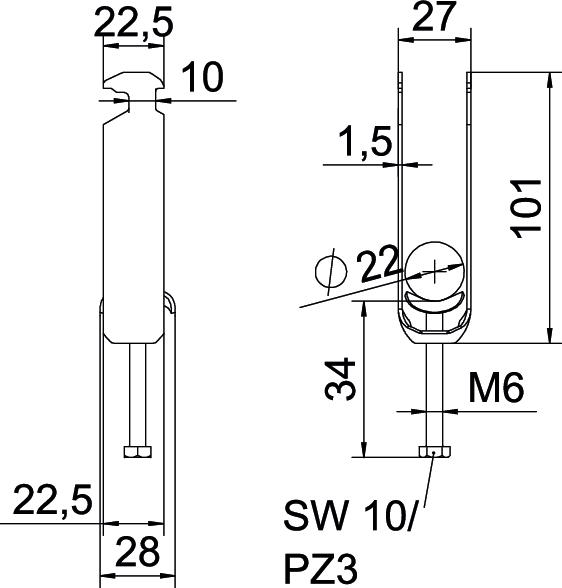

Matmenys
Aukštis 101 mm Be halogenų taip CO₂ pėdsakas (GWP) nuo lopšio iki vartų 0,152 kg CO₂e / 1 Vienetas Dydis 16-22mm Ilgis 22,5 mm Išorės ilgio matmuo 28 mm Kabelių / vamzdžių skaičius 3 Maks. įtempimo zona D 22 mm Maks. Sukimo momentas 3 Nm Matmuo A 22,5 mm Matmuo B 27 mm Matmuo C 28 mm Matmuo G (mm) M6 Matmuo H 101 mm Matmuo L 58 mm Matmuo t 1,5 mm Medžiaga Plienas Min. įtempimo zona D 16 mm Montavimo būdas Profiliniai bėgeliai Opprettholdelse av funksjon taip Papildoma medžiaga Plienas Papildomas paviršius karštai cinkuotas Paviršius karštai cinkuotas Plotis 27 mm plyšiui 10 mm Skardos storis 1,5 mm skirta bėgeliui, kurio maks. įpjovos plotis (su intervalu) 17 mm skirta bėgeliui, kurio min. įpjovos plotis (su intervalu) 16 mm skirta maks. vamzdžio skersmeniui 22 mm skirta min. vamzdžio skersmeniui 16 mm Sriegis M6 Su metaline vonele taip Su plastikine vonele ne Su skaitikliu ne Tvirtinimo plokštelės medžiaga Plienas - Visi tipai
-
Visi tipai
- Atsisiuntimai
-
Duomenų lapas BS-H3-M-22 FT / 1186018 , 0.21MB , pdfES atitikties deklaracija BS-H3-M-22 FT / 1186018 , 0.17MB , pdfREACH Atitikties deklaracija BS-H3-M-22 FT / 1186018 , 0.12MB , pdfRoHS Atitikties deklaracija BS-H3-M-22 FT / 1186018 , 0.12MB , pdfMontavimo instrukcija Bügelschelle H-Fuß Metall , 3.04MB , pdf
