Triguba apkaba, H formos kojelė, su metaline prispaudimo plokštele, FT
Art. Nr. 1186038 | EAN 4012196848690
- Prekės aprašymas
-
Prekės aprašymasApkaba su plaktuko galvutės formos kojele, su metaline prispaudimo plokštele, užapvalintais kraštais kabeliui apsaugoti. Skirtas vertikaliam ir horizontaliam 3 atskirų kabelių montavimui ant C profilio bėgių. Kai įpjovos plotis 16 - 17 mm. Su vienaeigiu varžtu prie pirspaudimo plokštelės, universali šešiakampė varžto galvutė SW10, su grioveliu ir kryžminiu grioveliu. Tinka montuoti viduje ir lauke. Keletą kabelių rekomenduojame atskirti dvigubomis plokštelėmis. Rekomenduojame naudoti kontraplokštelę.
-
- Techniniai duomenys
-

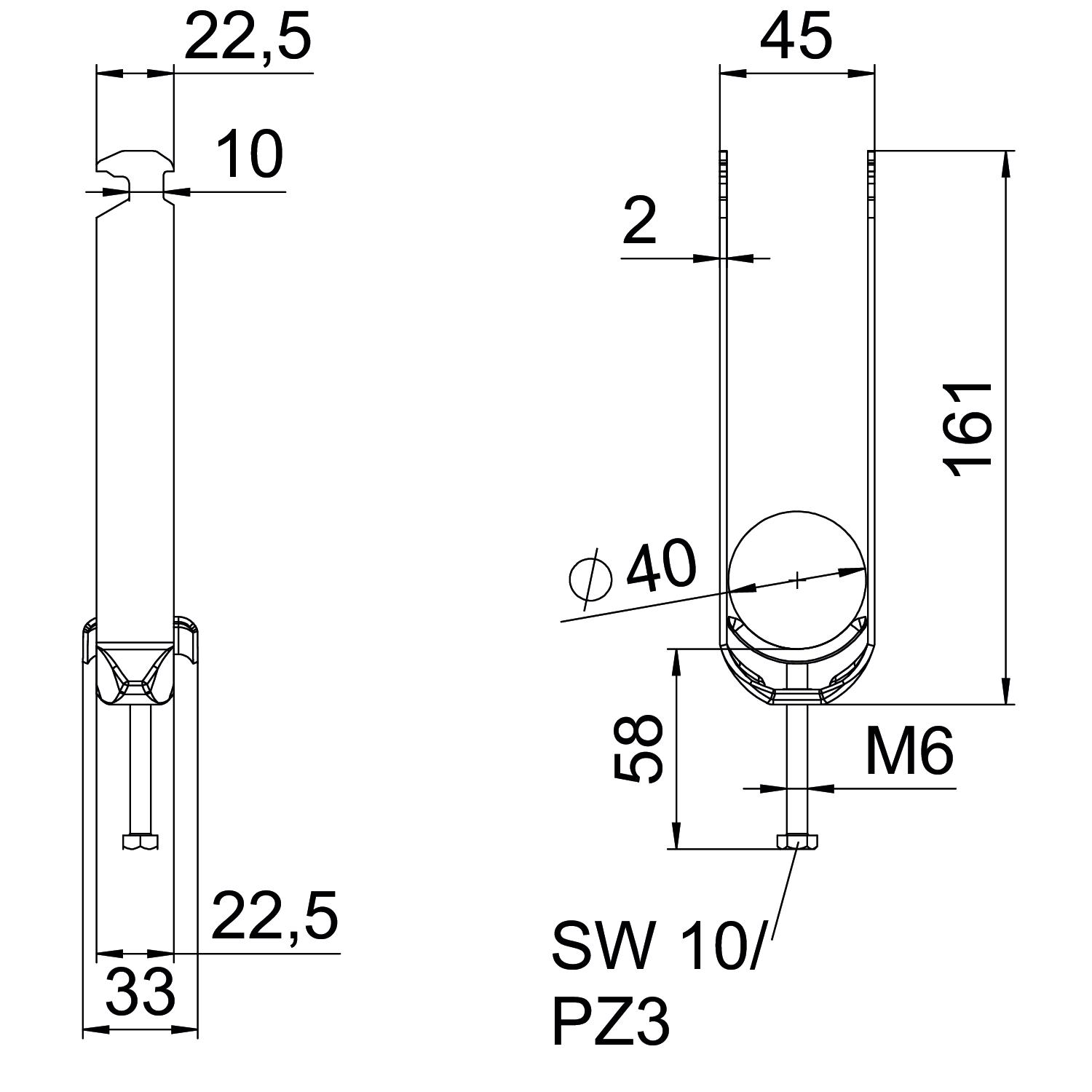

Matmenys
Aukštis 161 mm Be halogenų taip Dydis 34-40mm Ilgis 22,5 mm Išorės ilgio matmuo 33 mm Kabelių / vamzdžių skaičius 3 Maks. įtempimo zona D 40 mm Maks. Sukimo momentas 3 Nm Matmuo A 22,5 mm Matmuo B 45 mm Matmuo C 33 mm Matmuo G (mm) M6 Matmuo H 161 mm Matmuo L 58 mm Matmuo t 2 mm Medžiaga Plienas Min. įtempimo zona D 34 mm Montavimo būdas Profiliniai bėgeliai Opprettholdelse av funksjon taip Papildoma medžiaga Plienas Papildomas paviršius karštai cinkuotas Paviršius karštai cinkuotas Plotis 45 mm plyšiui 10 mm Skardos storis 2 mm skirta bėgeliui, kurio maks. įpjovos plotis (su intervalu) 17 mm skirta bėgeliui, kurio min. įpjovos plotis (su intervalu) 16 mm skirta maks. vamzdžio skersmeniui 40 mm skirta min. vamzdžio skersmeniui 34 mm Sriegis M6 Su metaline vonele taip Su plastikine vonele ne Su skaitikliu ne Tvirtinimo plokštelės medžiaga Plienas - Visi tipai
-
Visi tipai
- Atsisiuntimai
-
Duomenų lapas BS-H3-M-40 FT / 1186038 , 0.23MB , pdfKatalogas Fastening materials , 19.78MB , pdfES atitikties deklaracija BS-H3-M-40 FT / 1186038 , 0.17MB , pdfMontavimo instrukcija Bügelschelle H-Fuß Metall , 3.04MB , pdf
