Triguba apkaba, H formos kojelė, su metaline prispaudimo plokštele, FT
Art. Nr. 1186044 | EAN 4012196848720
- Prekės aprašymas
-
Prekės aprašymas

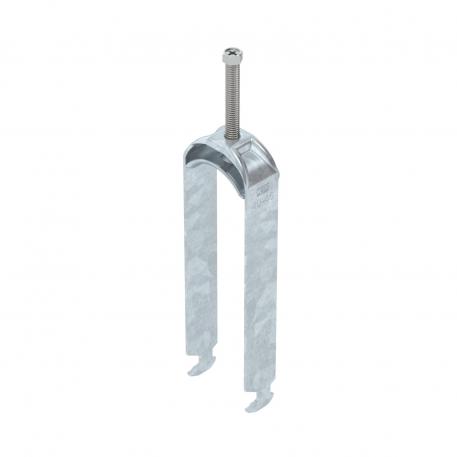

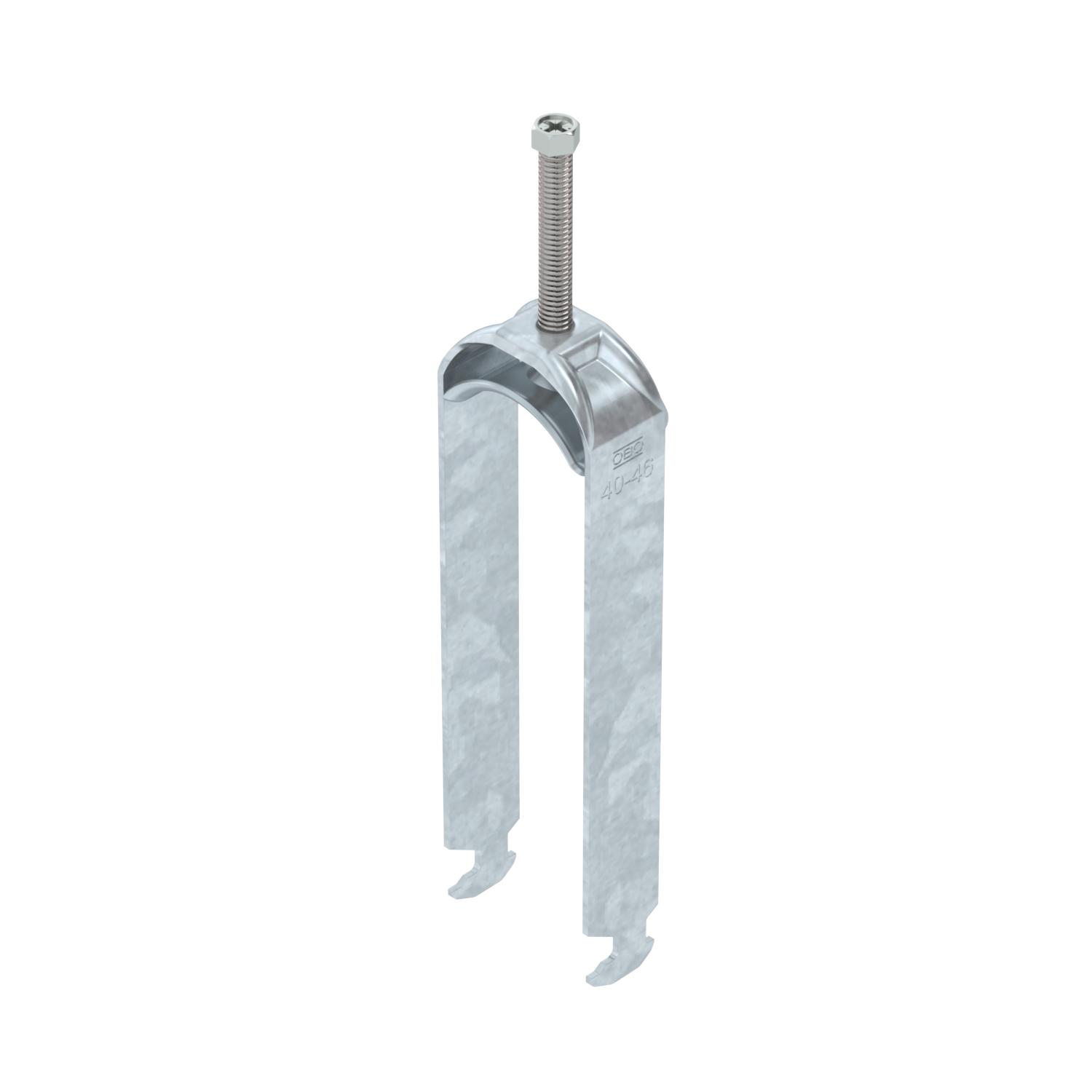

Apkaba su plaktuko galvutės formos kojele, su metaline prispaudimo plokštele, užapvalintais kraštais kabeliui apsaugoti. Skirtas vertikaliam ir horizontaliam 3 atskirų kabelių montavimui ant C profilio bėgių. Kai įpjovos plotis 16 - 17 mm. Su vienaeigiu varžtu prie pirspaudimo plokštelės, universali šešiakampė varžto galvutė SW10, su grioveliu ir kryžminiu grioveliu. Tinka montuoti viduje ir lauke. Keletą kabelių rekomenduojame atskirti dvigubomis plokštelėmis. Rekomenduojame naudoti kontraplokštelę.
-
- Techniniai duomenys
-
Techniniai duomenys
Be halogenų taip Dydis 40-46mm Išorės ilgio matmuo 33 mm Kabelių / vamzdžių skaičius 3 Maks. įtempimo zona D 46 mm Maks. Sukimo momentas 5 Nm Medžiaga Plienas Min. įtempimo zona D 40 mm Montavimo būdas Profiliniai bėgeliai Opprettholdelse av funksjon taip Papildoma medžiaga Plienas Papildomas paviršius karštai cinkuotas Paviršius karštai cinkuotas plyšiui 10 mm Skardos storis 2 mm skirta bėgeliui, kurio maks. įpjovos plotis (su intervalu) 17 mm skirta bėgeliui, kurio min. įpjovos plotis (su intervalu) 16 mm skirta maks. vamzdžio skersmeniui 46 mm skirta min. vamzdžio skersmeniui 40 mm Sriegis M8 Su metaline vonele taip Su plastikine vonele ne Su skaitikliu ne Tvirtinimo plokštelės medžiaga Plienas Matmenys

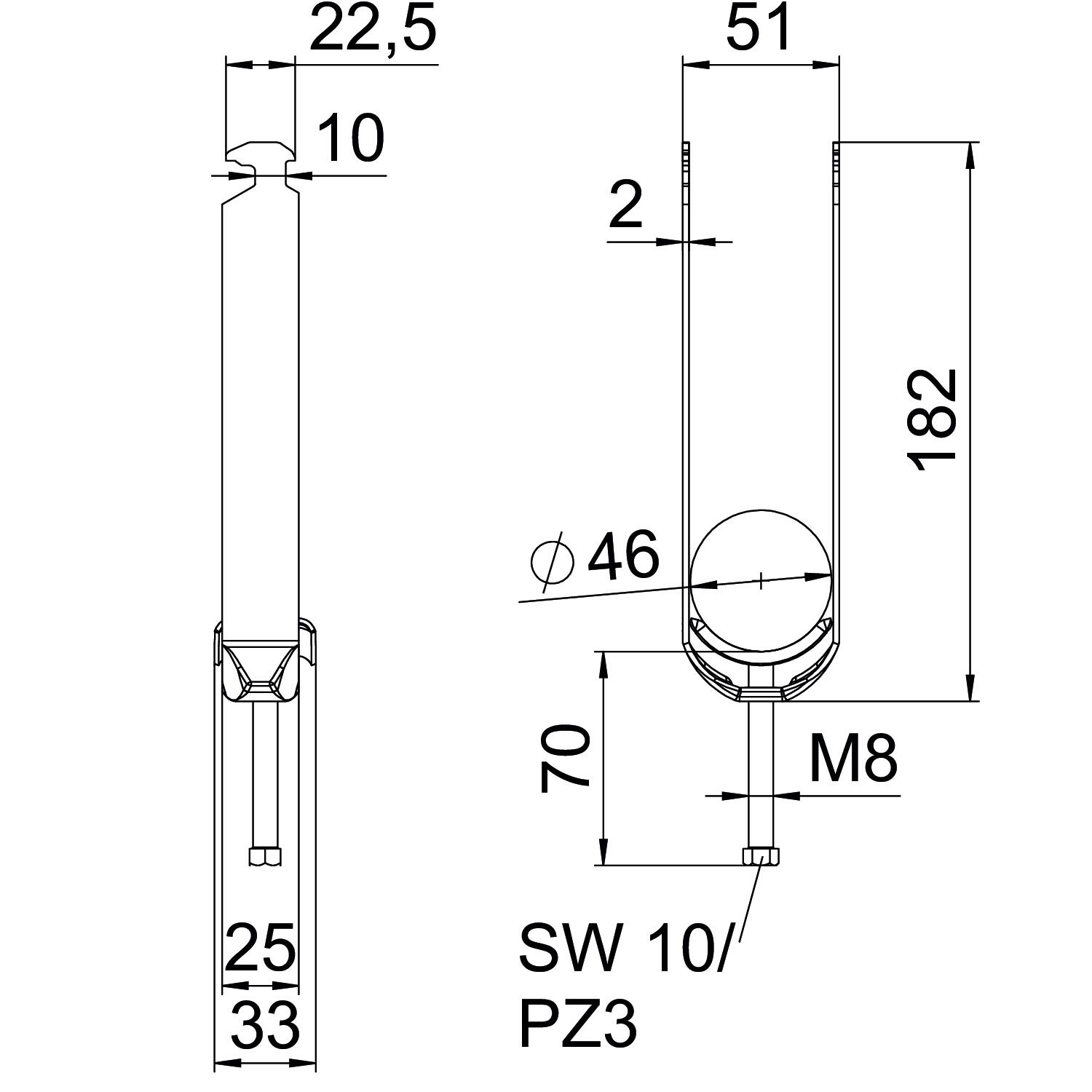

Aukštis 182 mm Ilgis 25 mm Matmuo A 25 mm Matmuo B 51 mm Matmuo C 33 mm Matmuo G (mm) M8 Matmuo H 182 mm Matmuo L 70 mm Matmuo t 2 mm Plotis 51 mm - Visi tipai
-
Visi tipai
- Atsisiuntimai
-
Duomenų lapas BS-H3-M-46 FT / 1186044 , 0.30MB , pdfKatalogas Fastening materials , 19.78MB , pdfAtitikties deklaracija BS-H3-M-46 FT / 1186044 , 0.17MB , pdfMontavimo instrukcija Bügelschelle H-Fuß Metall , 3.04MB , pdf
