Tvirtinimo padas, reguliuojamas A2 180 | 59 | 109

morepic-1

morepic-2

Tvirtinimo padas, reguliuojamas A2

Art. Nr. 6348925 | EAN 4012195018360

Art. Nr. / Tipas	6348925 / KU 5 V A2

Ilgis	180 mm

Plotis	59 mm

Aukštis	109 mm

Prekės aprašymas

Prekės aprašymas

Reguliuojama dengiamoji plokštė, skirta montuoti prie US 5 profilio.

Techniniai duomenys

Techniniai duomenys

Dydis	180x59x109
Išvadas	Varžto galvutės plokštelė
Maks. kampo zona	30 mm
Medžiaga	Plienas, nerūdijantis, 1.4301
Nerūdijantis plienas, beicuotas	ne

Opprettholdelse av funksjon	ne
Paviršius	šviesus, apdirbtas
Tinka profilio formoms	U profilis
Tinka tvirtinti ant plokštės	ne
Tinka tvirtinti prie lubų	taip

Matmenys

Aukštis	109 mm
Ilgis	180 mm

Plotis	59 mm

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
KU 5 V A2	180 mm	59 mm	109 mm	6348925	Vienetas	1 Vienetas

Atsisiuntimai

Duomenų lapas KU 5 V A2 / 6348925 , 0.23MB , pdf

Gairės KTS Kabeltragsysteme , 1.61MB , pdf

Katalogas Kabeltragsysteme , 45.23MB , pdf

Atitikties deklaracija KU 5 V A2 / 6348925 , 0.15MB , pdf

REACH Atitikties deklaracija KU 5 V A2 / 6348925 , 0.12MB , pdf

Atsisiųsti

RoHS Atitikties deklaracija KU 5 V A2 / 6348925 , 0.12MB , pdf

Atsisiųsti

Kabelių instaliavimo ataskaita Kabelių instaliavimo sistemos tvarumo ataskaita , 2.00MB , pdf

Atsisiųsti

Montavimo instrukcija U formos profilių sistemos montavimo instrukcija , 0.04MB , pdf

Montavimo instrukcija General information on the mounting , 2.61MB , pdf

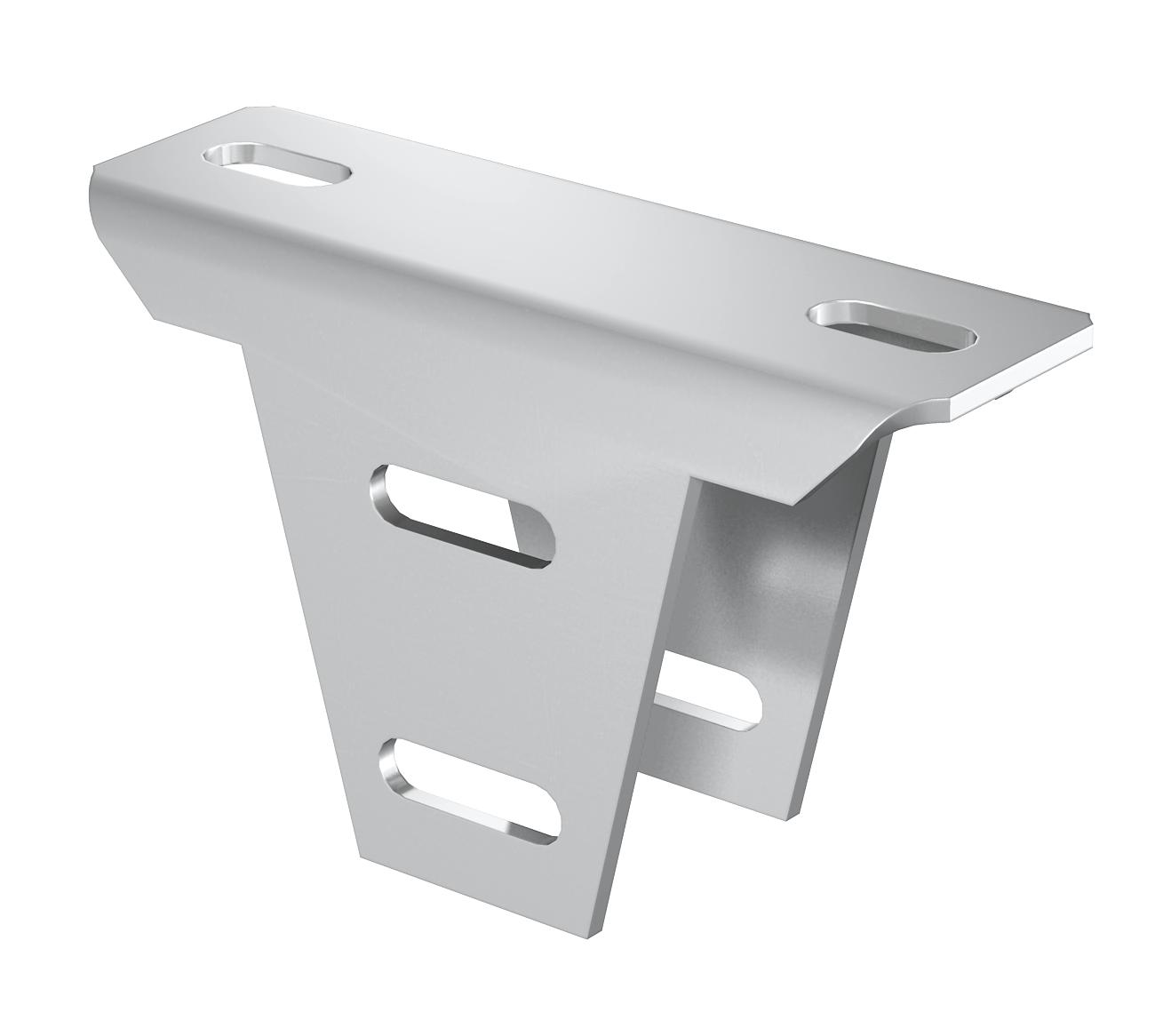

Gaminio grafika KU 5 V A2 / 6348925, 39.20 kB, jpg

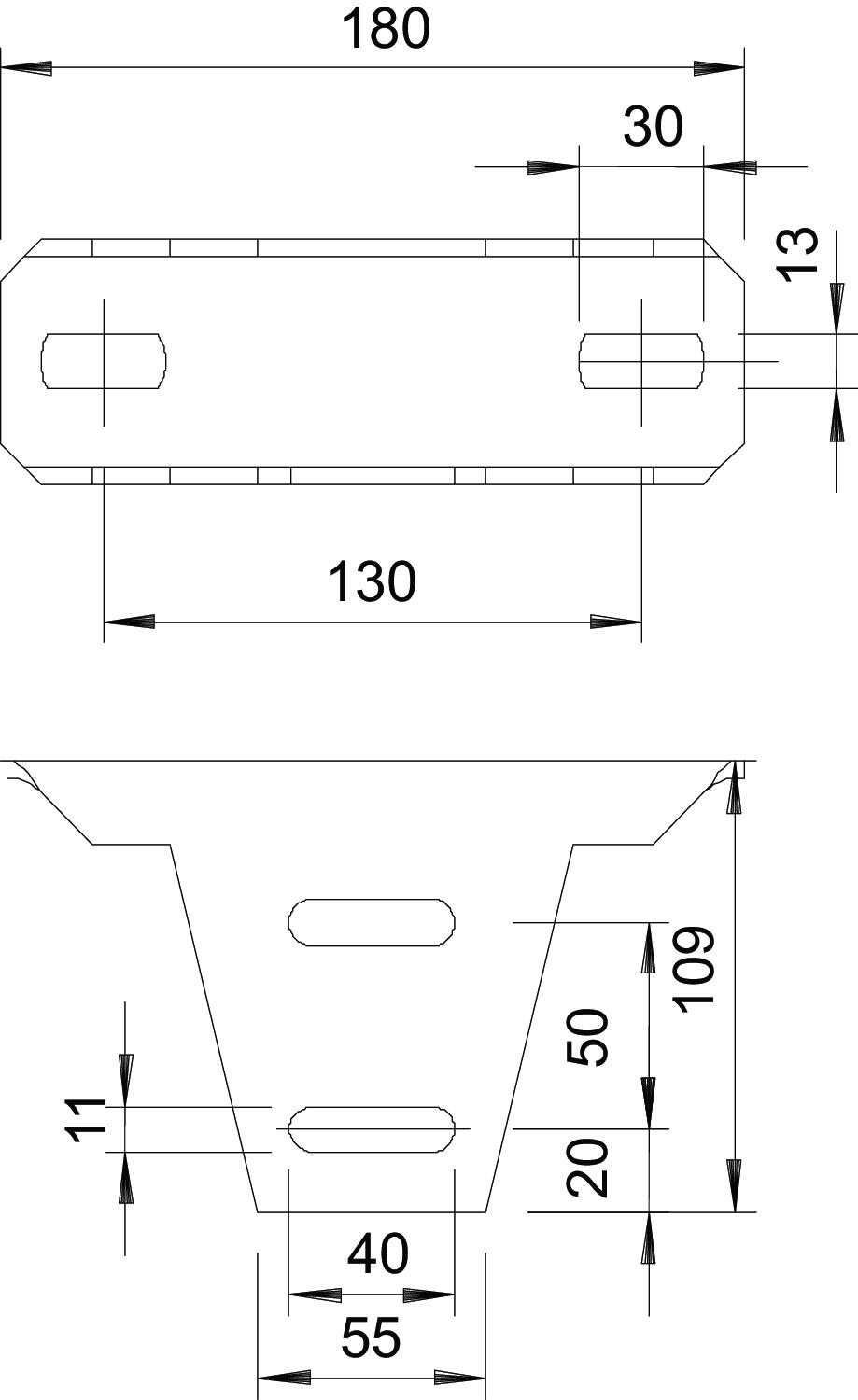

Matmenų brėžinys KU 5 V A2 / 6348925, 61.46 kB, jpg

KU 5 V A2 / 6348925
