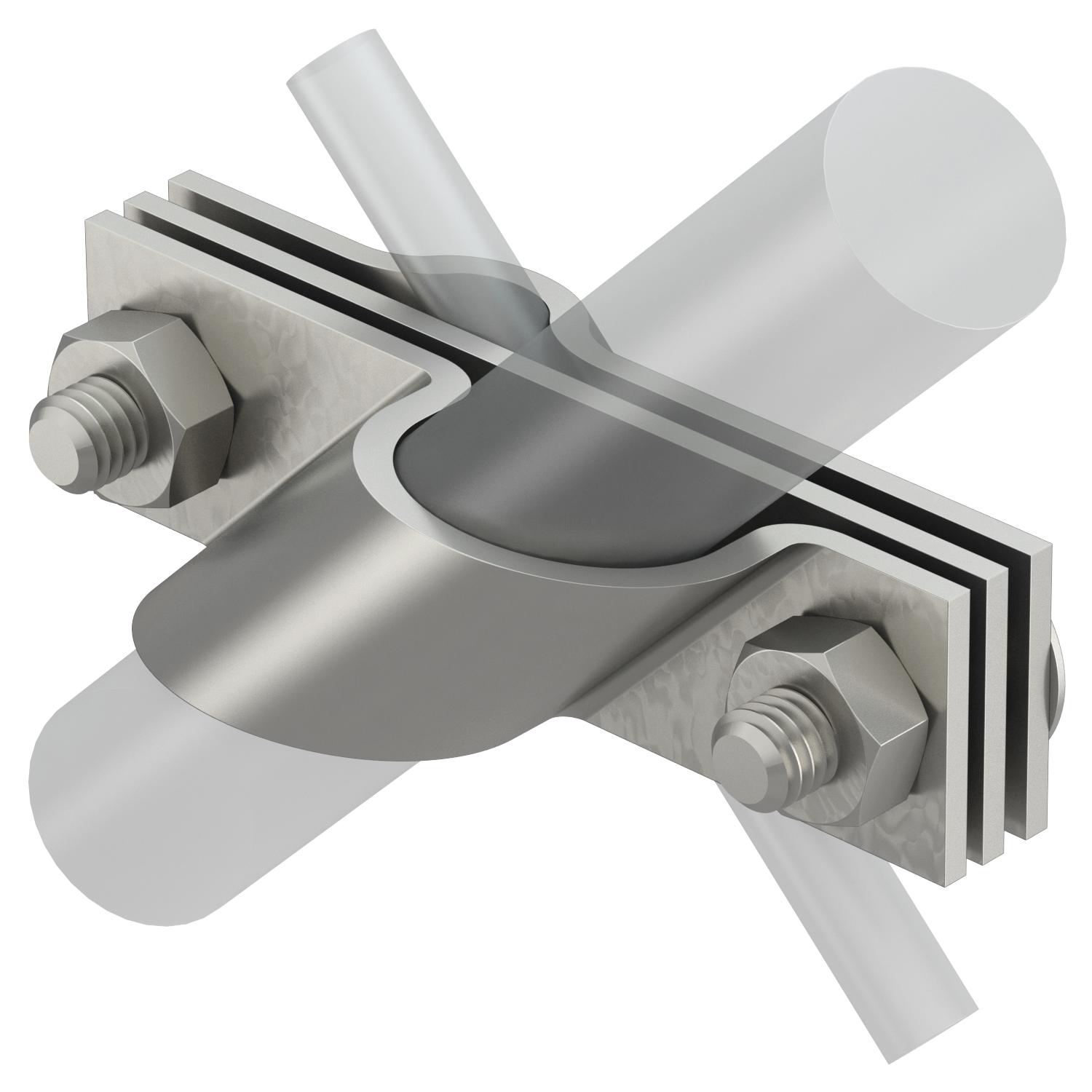

Universali jungtis įžeminimo elektrodui A4
Art. Nr. 5001672 | EAN 4012195901259
- Prekės aprašymas
-
Prekės aprašymas• atitinka VDE 0185-305-3 (IEC/ EN 62305-3) standarto reikalavimus
• tinka apvaliems laidininkams Rd 8-10 ir juostiniams laidininkams iki FL 40 prijungti
• su tarpine plokšte
• montuojama su 2 šešiabriauniais varžtais M10 x 30 ir 2 šešiakampėmis veržlėmis M10
-
- Techniniai duomenys
-
Techniniai duomenys

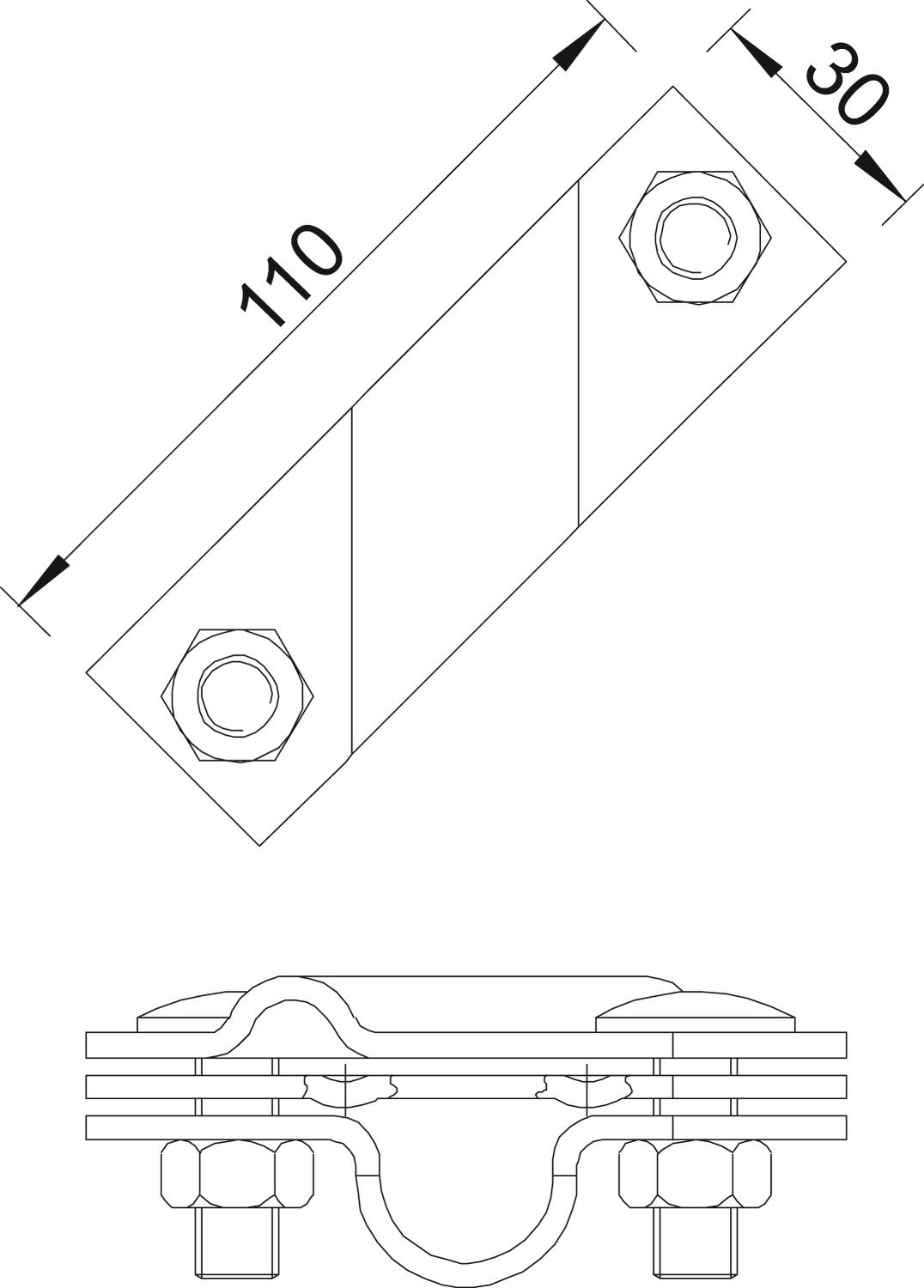

Dydis 25mm Įžemiklio jungties skersmuo 25 mm Konstrukcinė forma Jungiamasis gnybtas Maks. gnybtų zona 10 mm Matmuo A 110 mm Medžiaga Plienas, nerūdijantis, 1.4404 Min. gnybtų zona 8 mm Pritaikymas Rd 8-10/FL40 mm skirta giluminiam įžemikliui 25 mm Tarpinė plokštė taip Tinka maks. juostinio laidininko pločiui 10 mm Tinka min. juostinio laidininko pločiui 8 mm Tinka, kai maks. apvalaus laidininko skersmuo 10 mm Tinka, kai min. apvalaus laidininko skersmuo 8 mm - Visi tipai
- Atsisiuntimai
-
Duomenų lapas 2760 25 V4A / 5001672 , 0.21MB , pdfES atitikties deklaracija 2760 25 V4A / 5001672 , 0.06MB , pdfKaip tinkamai parinkti Pagalba pasirenkant pamatą ir žiedinį įžemiklį pagal DIN 18014 , 0.19MB , pdf
