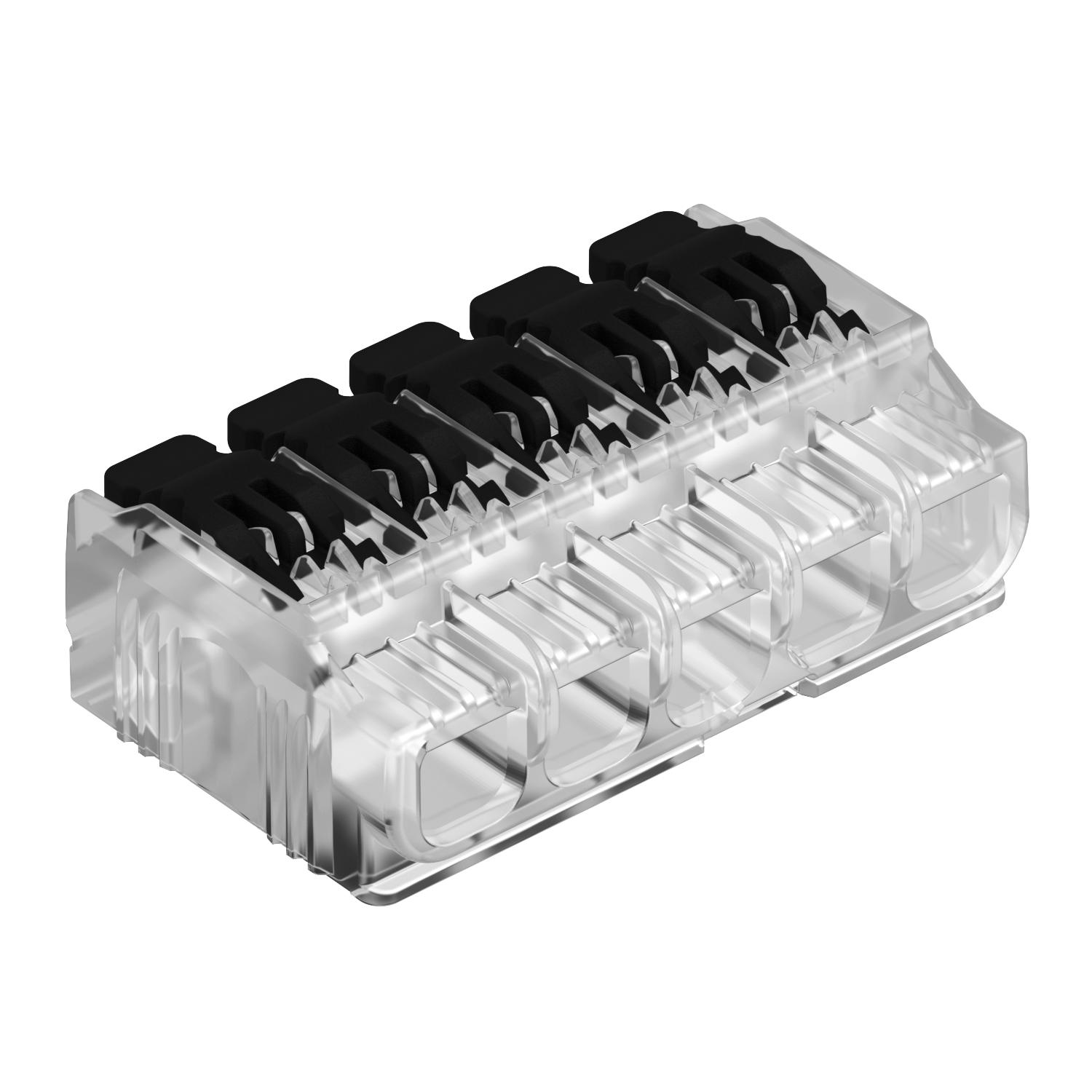

Universalus atlenkiamas gnybtas, 5 polių
Art. Nr. 2054425 | EAN 4012197286767
- Prekės aprašymas
-
Prekės aprašymasIšbandyta pagal EN 60998
Bevaržtis gnybtas elektros laidininkams prijungti. Laidininkas gali būti lankstaus, susukto arba kietojo tipo.
Naudojant kietus laidininkus, atleidimo svirties atidaryti nebūtina. Galvutę galima dėti tiesiai į gnybtą.
Norėdami ištraukti laidininka, tiesiog atidarykite atleidimo svirtį. Laidą galima ištraukti įprastu būdu.
Nominalus skerspjūvis:
5 x 0,2–4 mm² laidininkai su viena viela / suvyti
Nominali įtampa 450 V
Nominali srovė 32 A
laidininko ilgis: 11 - 12 mm
Bandymo anga: fazės testeris ir bandymo kaištis (maks. Ø 2 mm), lengvai pasiekiami gnybto viršuje
Maksimali leistina aplinkos temperatūra pagal EN 60998: 85°C.
-
- Techniniai duomenys
-
Techniniai duomenys

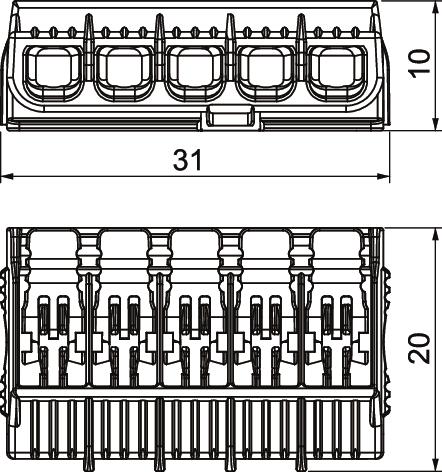

Atsparus ugniai pagal VDE 0471/DIN 695, 2-1 dalį, bandomoji temperatūra – 850 °C Aukštis 10,45 mm Dydis 19,6x31,3x10,5 Gnybtų vietų skaičius 5 Ilgis 19,6 mm Izoliacinė medžiaga Termoplastas Maks. naudojimo temperatūros diapazonas 85 °C Maks. vardinis skerspjūvis 4 mm² Min. naudojimo temperatūros diapazonas -5 °C Min. vardinis skerspjūvis 0,2 mm² Plotis 31,3 mm Polių skaičius 1 Prijungiamų laidų maks. skersmuo, daugiagyslis 4 mm² Prijungiamų laidų maks. skersmuo, viengyslis 4 mm² Prijungiamų laidų min. skersmuo, daugiagyslis 0,2 mm² Prijungiamų laidų min. skersmuo, viengyslis 0,2 mm² Skerspjūvis 5 x 0,2–4 mm² laidininkai su viena viela / suvyti mm² Spalva skaidrus Su įjungimo svirtimi taip Tinka daugiagysliams laidininkams taip Tinka lankstiems kabeliams taip Tinka viengyslis kabelis taip Vardinė įtampa 450 V Vardinė srovė 32 A - Visi tipai
- Atsisiuntimai
-
Duomenų lapas 61 HSK45 / 2054425 , 0.26MB , pdfES atitikties deklaracija 61 HSK45 / 2054425 , 0.16MB , pdfMontavimo instrukcija Universalios svirtinės kaladėlės montavimo instrukcija , 0.46MB , pdf
