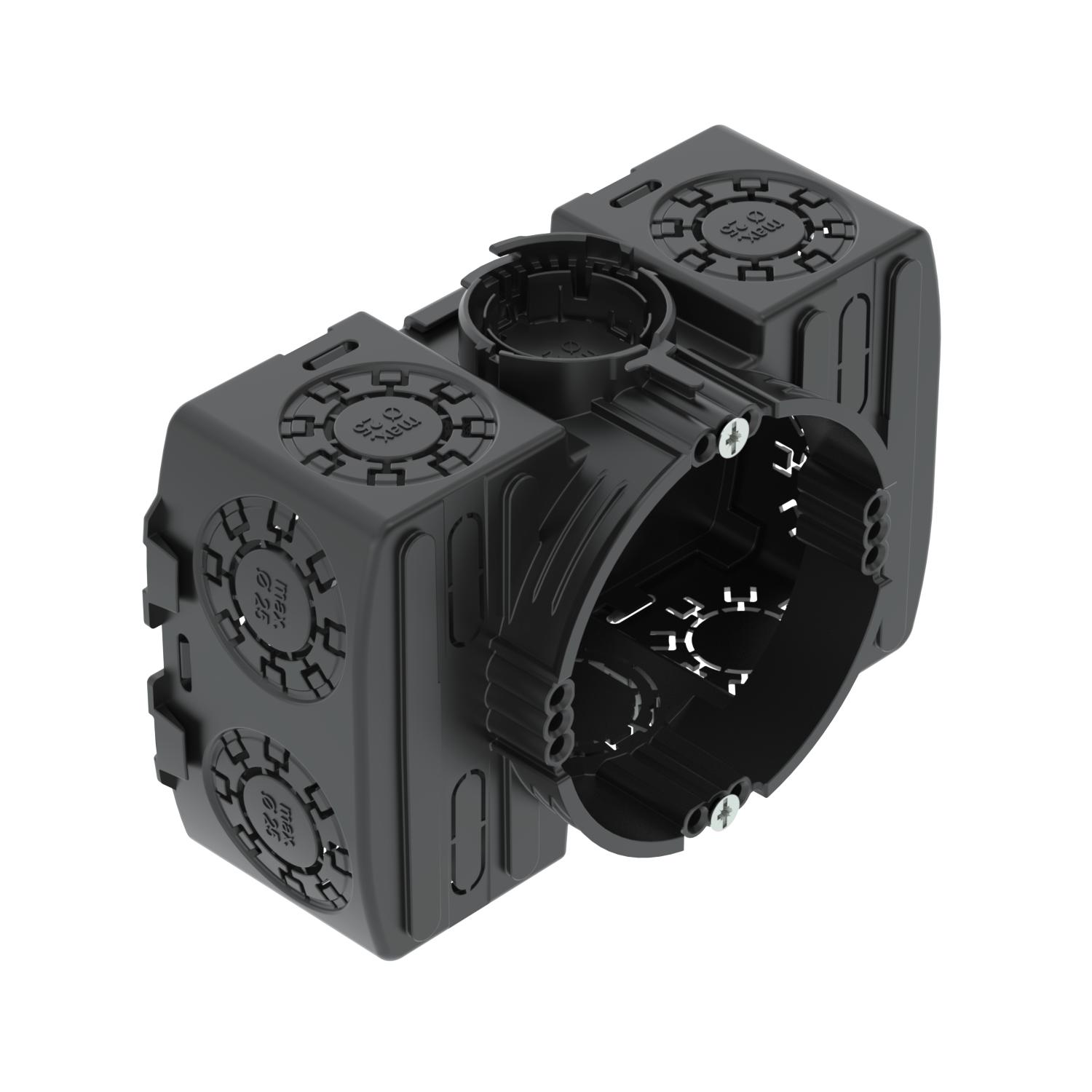

UP potinkinė elektronikos dėžutė 46, stačiakampė, su erdve gnybtams kraštuose

Art. Nr. 2003725 | EAN 4012196863815

Art. Nr. / Tipas	2003725 / UE 46

Aukštis	50 mm

Skersmuo	61 mm

skirta vamzdžio skersmeniui	20 / 25 mm

Įvadų skaičius	16

Prekės aprašymas

Prekės aprašymas

Potinkinė elektronikos dėžutė su vieta gnybtams kraštuose, kampo formos; skirta montuoti į mūrines konstrukcijas, kurių gylis siekia bent 50 mm.

• Jungiamasis elementas su bajoneto jungtimi, kurį galima sujungti iš abiejų pusių
• 10 kombinuotų vamzdžių įvadų, Ø 20 ir 25 mm
• 2 įvadai, Ø iki 20 mm grindyse
• 4 įvadai, plokštiems / juostiniams laidininkams
• 4 x 3 varžtų gaubtai
Patikrinta pagal DIN EN 60670-1, DIN EN 60670-22 ir DIN 49073-1.

Techniniai duomenys

Techniniai duomenys

Apsaugos rūšis	IP30
Atsparus smūgiams	taip
Atsparus ugniai	pagal VDE 0471/IEC 60695, 2-11 dalį, bandomoji temperatūra – 650 °C
Atstumas tarp prietaiso varžtų	60 mm
Aukštis	50 mm
Be halogenų	taip
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	0,24 kg CO₂e / 1 Vienetas
Dangtelio tvirtinimas	Varžtai
Dangtis	be

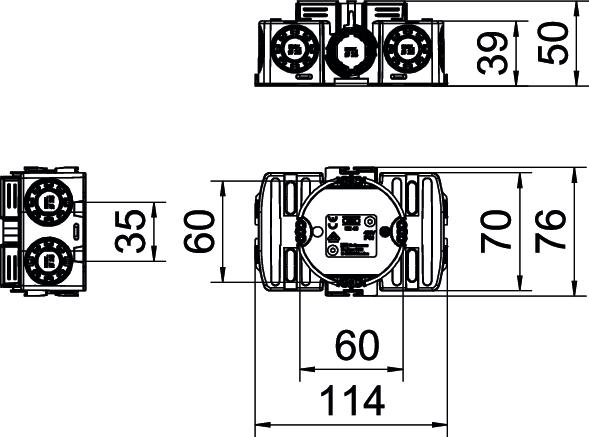

Dydis	Ø60xH50x114
Forma	stačiakampis
Ilgis	114 mm
Išmatuota įtampa	400 V
Įvadas iš galo	taip
Įvado tipas	NYM kabeliai, duomenų perdavimo kabeliai ir gofruoti vamzdžiai

Įvadų skaičius	16
Kombinuotieji įvadai Ø 20 / 25 mm	10
Korpuso įvorės tipas	Ištraukimo anga
Maks. vardinis skerspjūvis	2,5 mm²
Medžiaga	Polipropilenas
Min. vardinis skerspjūvis	1,5 mm²
Plotis	76 mm
Prietaisų tvirtinimas	Varžtai
Sandari	ne
Skersmuo	61 mm
skirta vamzdžio skersmeniui	20 / 25 mm
Spalva	intensyvaus juodumo
Su auselėmis	ne
Su varžtais	taip
Vamzdžių įvadai Ø 20 mm	2

Visi tipai

Visi tipai

Tipas	Aukštis	Skersmuo	skirta vamzdžio skersmeniui	Įvadų skaičius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
UE 46	50 mm	61 mm	20 / 25 mm	16	2003725	Vienetas	10 Vienetas

Priedai

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
UP tinko išlyginimo žiedas, 12 mm, instaliacinei dėžutei	ZU 12-PR	2003742	Vienetas	25 Vienetas
UP tinko išlyginimo žiedas, 24 mm, instaliacinei dėžutei	ZU 24-PR	2003744	Vienetas	25 Vienetas
UP instaliacinės dėžutės signalinis dangtelis, viengubas	ZU 60-SD	2003760	Vienetas	50 Vienetas
