UP potinkinė elektronikos dėžutė 66, papildoma vieta gnybtams 66 | 60 | 20 / 25 mm | 22

UP potinkinė elektronikos dėžutė 66, papildoma vieta gnybtams

Art. Nr. 2003726 | EAN 4012196856565

Art. Nr. / Tipas	2003726 / UE 66

Aukštis	66 mm

Skersmuo	60 mm

skirta vamzdžio skersmeniui	20 / 25 mm

Įvadų skaičius	22

Prekės aprašymas

Prekės aprašymas

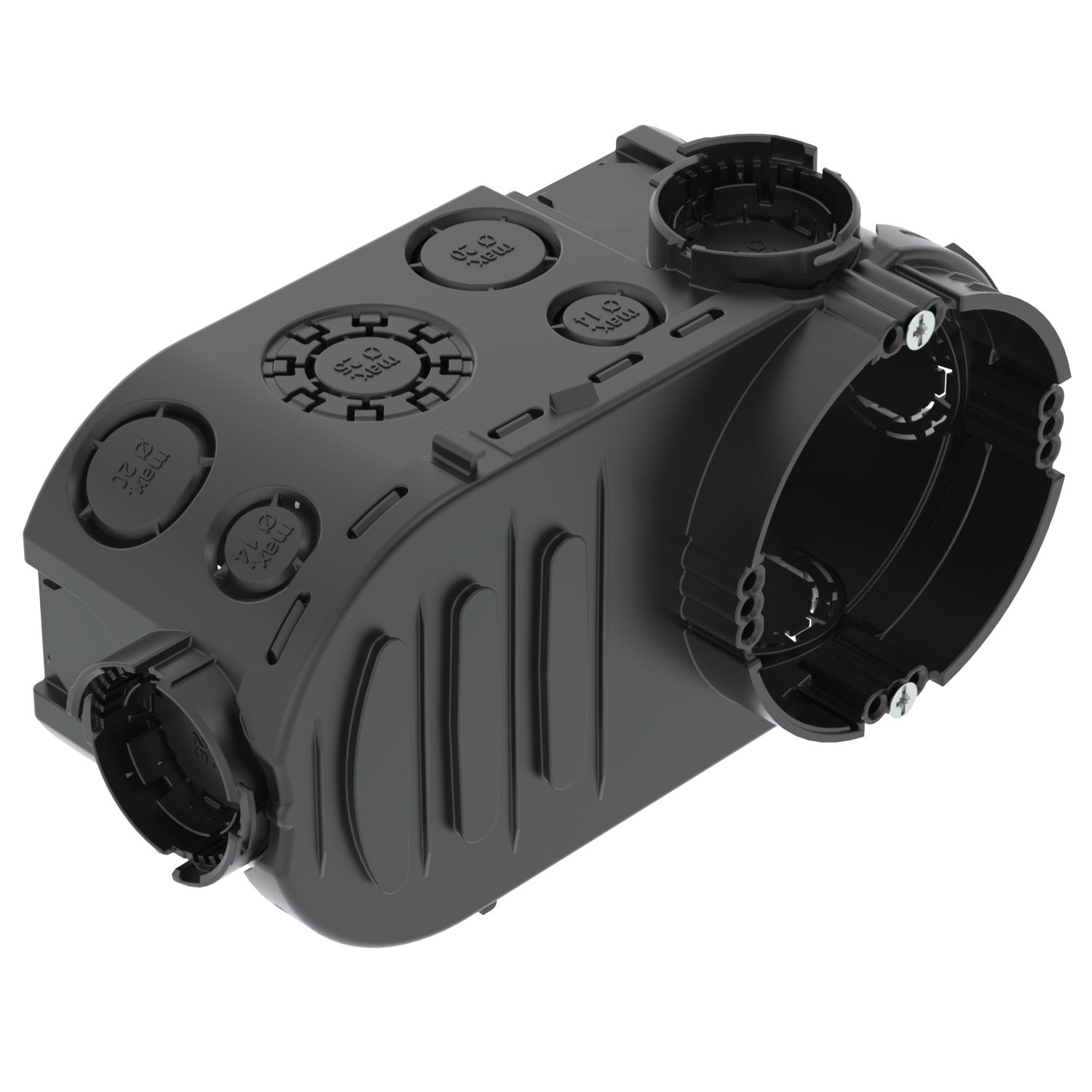

Potinkinė elektronikos dėžutė su papildoma vieta gnybtams, skirta montuoti į mūrines konstrukcijas, kurių gylis siekia bent 66 mm.

• Su 4 jungiamaisiais elementais su bajoneto jungtimi
• 6 kombinuoti vamzdžių įvadai Ø 20 ir 25 mm
• 8 įvadai iki Ø 20 mm
• 6 įvadai iki Ø 14 mm
• 2 įvadai iki Ø 20 mm grindyse
• Skirtingos įtampos pertvara su išmušimo angomis
• 4 x 3 varžtų gaubtai
Patikrinta pagal DIN EN 60670-1, DIN EN 60670-22 ir DIN 49073-1.

Techniniai duomenys

Techniniai duomenys

Apsaugos rūšis	IP30
Atsparus smūgiams	taip
Atsparus ugniai	pagal VDE 0471/IEC 60695, 2-11 dalį, bandomoji temperatūra – 650 °C
Aukštis	66 mm
Be halogenų	taip
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	0,361 kg CO₂e / 1 Vienetas
Dangtelio tvirtinimas	Varžtai
Dangtis	be

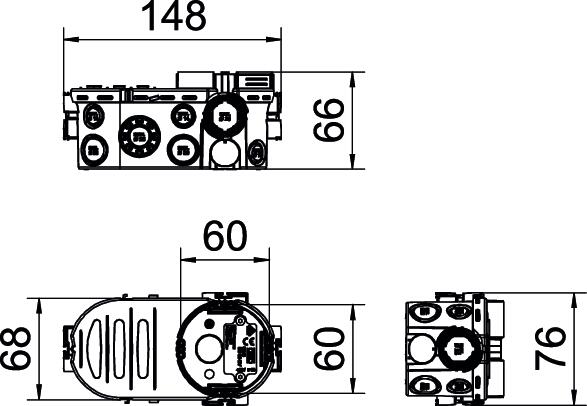

Dydis	Ø60xH66x148
Forma	ovalus
Ilgis	148 mm
Išmatuota įtampa	400 V
Įvadas iš galo	taip
Įvado tipas	NYM kabeliai, duomenų perdavimo kabeliai ir gofruoti vamzdžiai
Įvadų skaičius	22

Kombinuotieji įvadai Ø 20 / 25 mm	6
Korpuso įvorės tipas	Ištraukimo anga
Maks. Kabelio skersmuo	2,5 mm²
Maks. vardinis skerspjūvis	2,5 mm²
Medžiaga	Polipropilenas
Min. vardinis skerspjūvis	1,5 mm²
Plotis	76 mm
Prietaisų tvirtinimas	Varžtai
Sandari	ne
Skersmuo	60 mm
skirta vamzdžio skersmeniui	20 / 25 mm
Spalva	intensyvaus juodumo
Su auselėmis	ne
Su varžtais	taip
Vamzdžių įvadai Ø 20 mm	10

Visi tipai

Visi tipai

Tipas	Aukštis	Skersmuo	skirta vamzdžio skersmeniui	Įvadų skaičius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
UE 66	66 mm	60 mm	20 / 25 mm	22	2003726	Vienetas	10 Vienetas
