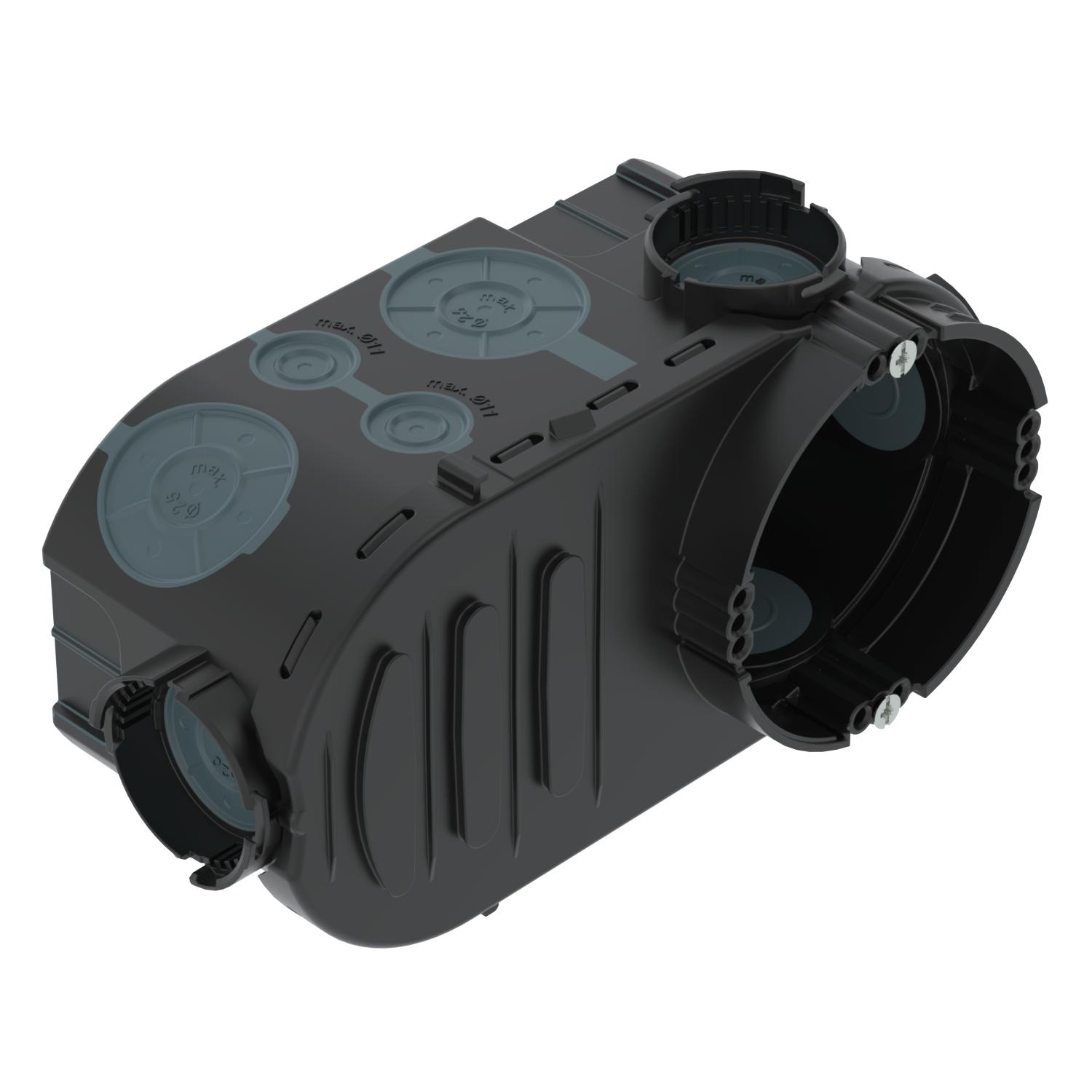

UP potinkinė elektronikos dėžutė 66, sandari
Art. Nr. 2003727 | EAN 4012196856596
- Prekės aprašymas
-
Prekės aprašymasPotinkinė elektronikos dėžutė su papildoma vieta gnybtams ir sandariais membranų įvadais, skirta montuoti į mūrines konstrukcijas, kurių gylis siekia bent 67 mm.
• 4 jungiamieji elementai su bajoneto jungtimi
• 4 kombinuoti vamzdžių įvadai, Ø iki 20 ir 25 mm
• 4 įvadai, Ø iki 20 mm
• 14 įvadai, Ø iki 11 mm
• 2 įvadai, Ø iki 20 mm grindyse
• Skirtingos įtampos pertvara su išmušimo angomis
• 4 x 3 varžtų gaubtai
Patikrinta pagal DIN EN 60670-1, DIN EN 60670-22 ir DIN 49073-1.
-
- Techniniai duomenys
-
Techniniai duomenys

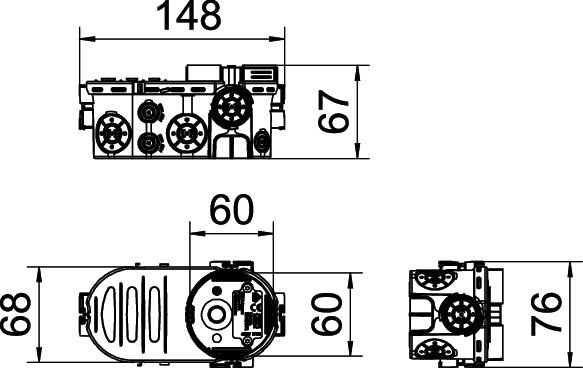

Apsaugos rūšis IP30 Atsparus smūgiams taip Atsparus ugniai pagal VDE 0471/IEC 60695, 2-11 dalį, bandomoji temperatūra – 650 °C Aukštis 67 mm Be halogenų taip CO₂ pėdsakas (GWP) nuo lopšio iki vartų 0,3606 kg CO₂e / 1 Vienetas Dangtelio tvirtinimas Varžtai Dangtis be Dydis Ø60xH67x148 Forma ovalus Ilgis 148 mm Išmatuota įtampa 400 V Įvadas iš galo taip Įvado tipas NYM kabeliai, duomenų perdavimo kabeliai ir gofruoti vamzdžiai Įvadų skaičius 24 Kombinuotieji įvadai Ø 20 / 25 mm 4 Korpuso įvorės tipas Įvedimo membrana Maks. vardinis skerspjūvis 2,5 mm² Medžiaga Polipropilenas / termoplastinis elastomeras Min. vardinis skerspjūvis 1,5 mm² Plotis 76 mm Prietaisų tvirtinimas Varžtai Sandari taip Skersmuo 61 mm skirta vamzdžio skersmeniui 20 / 25 mm Spalva intensyvaus juodumo / melsvai pilka Su auselėmis ne Su varžtais taip Vamzdžių įvadai Ø 20 mm 6 - Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
UP „Quick-Fix“
ZU 60-QF 2003740 25 Vienetas
UP tinko išlyginimo žiedas, 12 mm, instaliacinei dėžutei
ZU 12-PR 2003742 25 Vienetas
UP tinko išlyginimo žiedas, 24 mm, instaliacinei dėžutei
ZU 24-PR 2003744 25 Vienetas
UP instaliacinės dėžutės signalinis dangtelis, viengubas
ZU 60-SD 2003760 50 Vienetas - Atsisiuntimai
-
