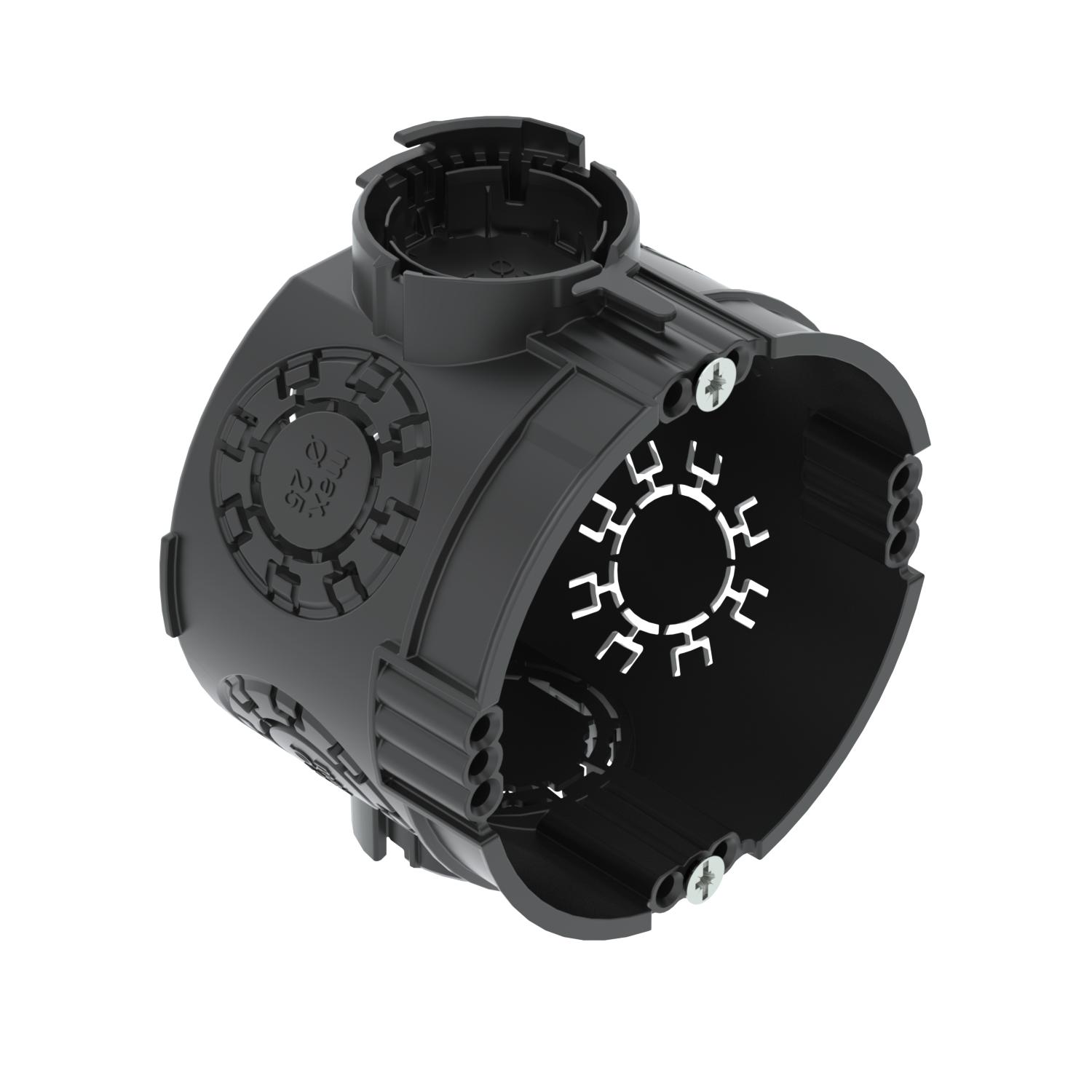

UP potinkinė instaliacinė dėžutė 46, su prietaiso varžtais
Art. Nr. 2003701 | EAN 4012196689903
- Prekės aprašymas
-
Prekės aprašymasPotinkinė instaliacinė dėžutė, skirta montuoti į mūrines konstrukcijas, kurių gylis siekia bent 46 mm.
• 4 x 3 varžtų gaubtai
• 2 iš anksto sumontuoti instaliaciniai varžtai
• Jungiamasis elementas su bajoneto jungtimi, kurį galima sujungti iš abiejų pusių
• 6 kombinuoti vamzdžių įvadai Ø 20 ir 25 mm
• 1 įvadas iki Ø 20 mm grindyse
Patikrinta pagal DIN EN 60670-1, DIN EN 60670-22 ir DIN 49073-1.
-
- Techniniai duomenys
-
Techniniai duomenys

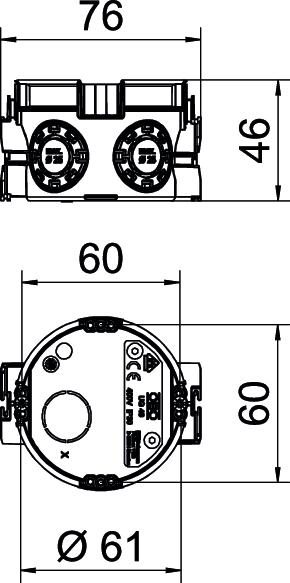

Apsaugos rūšis IP30 Atsparus smūgiams taip Atsparus ugniai pagal VDE 0471/IEC 60695, 2-11 dalį, bandomoji temperatūra – 650 °C Aukštis 46 mm Be halogenų taip CO₂ pėdsakas (GWP) nuo lopšio iki vartų 0,093 kg CO₂e / 1 Vienetas Dangtelio tvirtinimas Varžtai Dangtis be Dydis Ø60mm, H46mm Forma apvalus Išmatuota įtampa 400 V Įvadas iš galo taip Įvado tipas NYM kabeliai, duomenų perdavimo kabeliai ir gofruoti vamzdžiai Įvadų skaičius 7 Kombinuotieji įvadai Ø 20 / 25 mm 6 Korpuso įvorės tipas Ištraukimo anga Maks. vardinis skerspjūvis 2,5 mm² Medžiaga Polipropilenas Min. vardinis skerspjūvis 1,5 mm² Prietaisų tvirtinimas Varžtai arba išplėtimo auselės Sandari ne Skersmuo 60 mm skirta vamzdžio skersmeniui 20 / 25 mm Spalva intensyvaus juodumo Su auselėmis ne Su varžtais taip Vamzdžių įvadai Ø 20 mm 1 - Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
UP „Quick-Fix“
ZU 60-QF 2003740 25 Vienetas
UP tinko išlyginimo žiedas, 12 mm, instaliacinei dėžutei
ZU 12-PR 2003742 25 Vienetas
UP tinko išlyginimo žiedas, 24 mm, instaliacinei dėžutei
ZU 24-PR 2003744 25 Vienetas
UP instaliacinės dėžutės signalinis dangtelis, viengubas
ZU 60-SD 2003760 50 Vienetas
UP tarpinė atrama
ZU 20-AS 2003746 25 Vienetas - Atsisiuntimai
-
Duomenų lapas UG 46-GS / 2003701 , 0.23MB , pdfSkrajutė Unterputzdosen , 0.48MB , pdfES atitikties deklaracija UG 46-GS / 2003701 , 0.15MB , pdfMontavimo instrukcija UP potinkinių dėžučių montavimo instrukcija , 13.01MB , pdf
