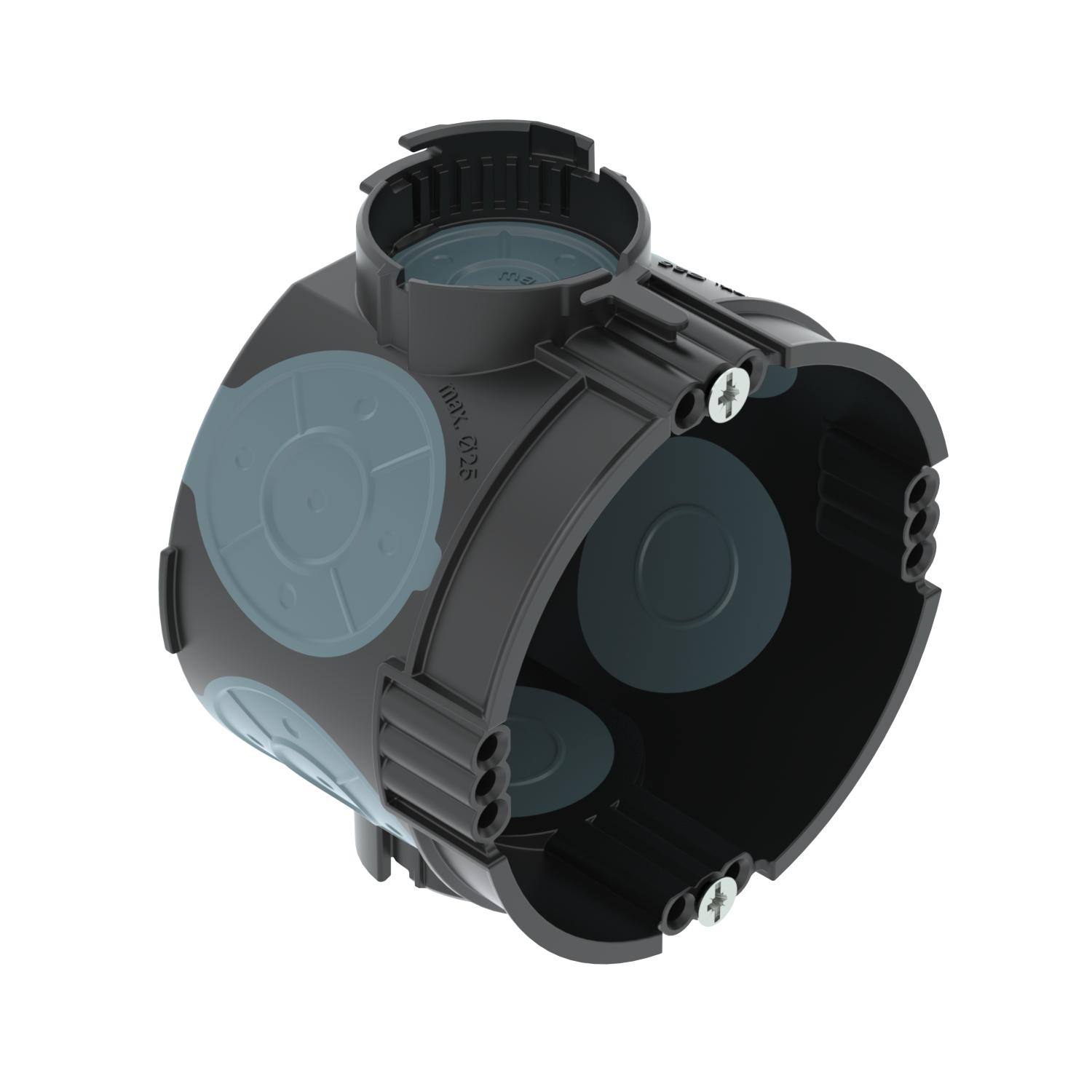

UP potinkinė instaliacinė dėžutė 46, su prietaiso varžtais, sandari
Art. Nr. 2003707 | EAN 4012196715893
- Prekės aprašymas
-
Prekės aprašymasPotinkinė instaliacinė dėžutė su hermetiškais membranų įvadais, skirta montuoti į mūrines konstrukcijas, kurių gylis siekia bent 46 mm.
• 4 x 3 varžtų gaubtai
• 2 iš anksto sumontuoti instaliaciniai varžtai
• jungiamasis elementas su bajoneto jungtimi, kurį galima sujungti iš abiejų pusių
• 4 kombinuoti vamzdžių įvadai Ø 20 ir 25 mm
• 2 įvadai iki Ø 20 mm jungiamajame elemente
• 2 įvadai iki Ø 12 mm grindyse
Patikrinta pagal DIN EN 60670-1, DIN EN 60670-22 ir DIN 49073-1.
-
- Techniniai duomenys
-
Techniniai duomenys

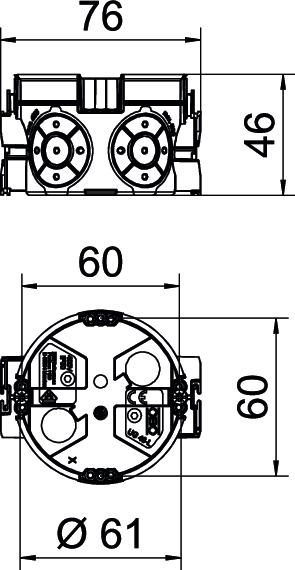

Apsaugos rūšis IP30 Atsparus smūgiams taip Atsparus ugniai pagal VDE 0471/IEC 60695, 2-11 dalį, bandomoji temperatūra – 650 °C Aukštis 46 mm Be halogenų taip CO₂ pėdsakas (GWP) nuo lopšio iki vartų 0,072 kg CO₂e / 1 Vienetas Dangtelio tvirtinimas Varžtai Dangtis be Dydis Ø60mm, H46mm Forma apvalus Išmatuota įtampa 400 V Įvadas iš galo taip Įvado tipas NYM kabeliai, duomenų perdavimo kabeliai ir gofruoti vamzdžiai Įvadų skaičius 8 Kombinuotieji įvadai Ø 20 / 25 mm 4 Korpuso įvorės tipas Įvedimo membrana Maks. vardinis skerspjūvis 2,5 mm² Medžiaga Polipropilenas / termoplastinis elastomeras Min. vardinis skerspjūvis 1,5 mm² Prietaisų tvirtinimas Varžtai Sandari taip Skersmuo 60 mm skirta vamzdžio skersmeniui 20 / 25 mm Spalva intensyvaus juodumo / melsvai pilka Su auselėmis ne Su varžtais taip Vamzdžių įvadai Ø 20 mm 2 - Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
UP „Quick-Fix“
ZU 60-QF 2003740 25 Vienetas
UP tinko išlyginimo žiedas, 12 mm, instaliacinei dėžutei
ZU 12-PR 2003742 25 Vienetas
UP tinko išlyginimo žiedas, 24 mm, instaliacinei dėžutei
ZU 24-PR 2003744 25 Vienetas
UP instaliacinės dėžutės signalinis dangtelis, viengubas
ZU 60-SD 2003760 50 Vienetas
UP tarpinė atrama
ZU 20-AS 2003746 25 Vienetas - Atsisiuntimai
-
Skrajutė Unterputzdosen , 0.48MB , pdfES atitikties deklaracija UG 46-GS-L / 2003707 , 0.15MB , pdfREACH Atitikties deklaracija UG 46-GS-L / 2003707 , 0.12MB , pdfRoHS Atitikties deklaracija UG 46-GS-L / 2003707 , 0.13MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas HG 46 , 0.34MB , pdfMontavimo instrukcija UP potinkinių dėžučių montavimo instrukcija , 13.01MB , pdf
