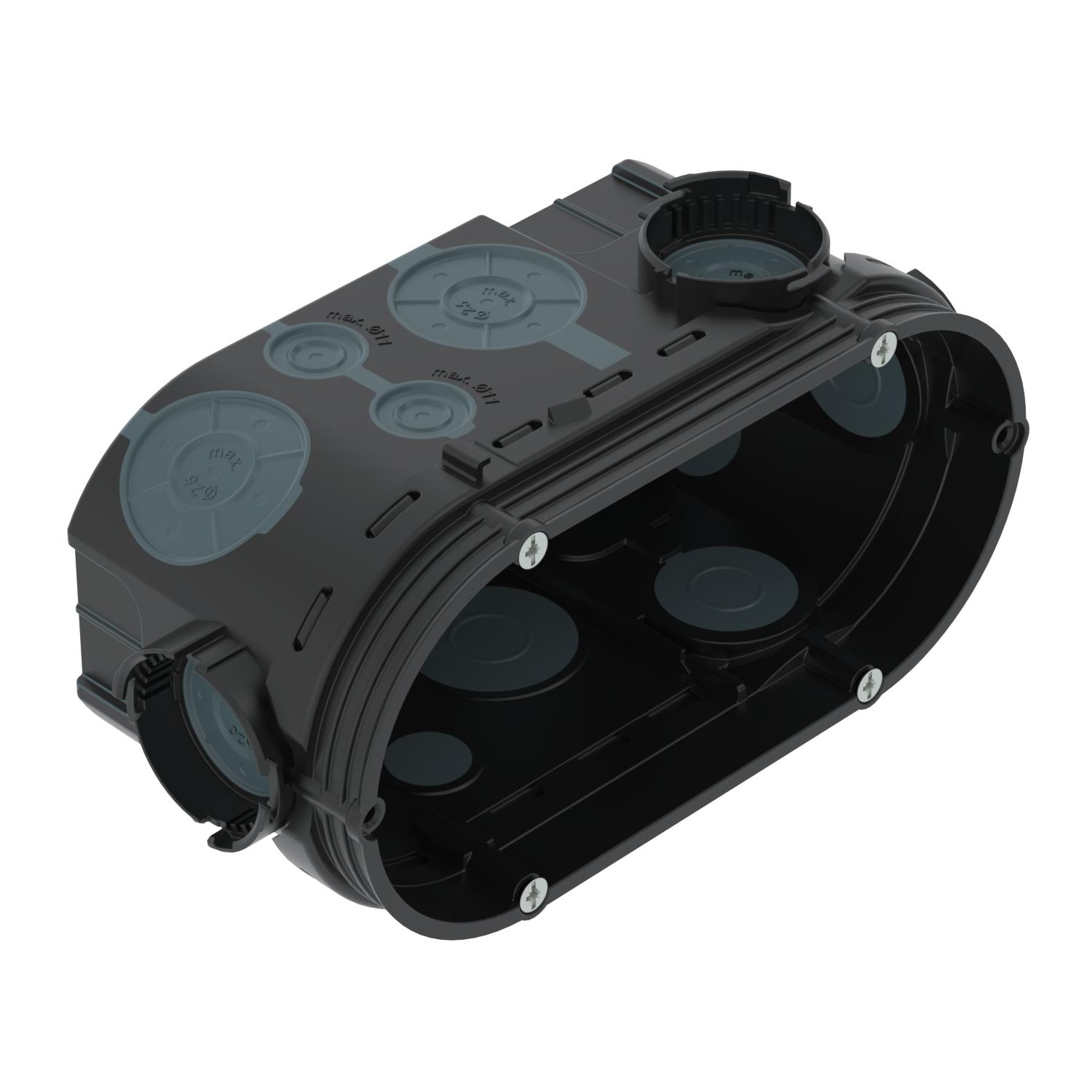

UP potinkinė instaliacinė jungiamoji dėžutė 66, dviguba, sandari
Art. Nr. 2003723 | EAN 4012196856558
- Prekės aprašymas
-
Prekės aprašymasDviguba potinkinė instaliacinė dėžutė su hermetiškais membranų įvadais, skirta montuoti į mūrines konstrukcijas, kurių gylis siekia bent 67 mm.
• 4 jungiamieji elementai su bajoneto jungtimi
• 4 kombinuoti vamzdžių įvadai, Ø 20 ir 25 mm
• 4 įvadai, Ø iki 20 mm
• 14 įvadai, Ø iki 11 mm
• 2 įvadai, Ø iki 20 mm grindyse
Patikrinta pagal DIN EN 60670-1, DIN EN 60670-22 ir DIN 49073-1.
-
- Techniniai duomenys
-
Techniniai duomenys

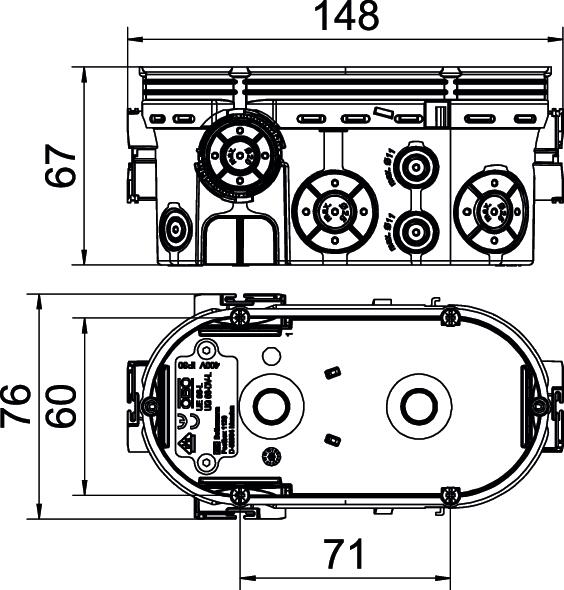

Apsaugos rūšis IP30 Atsparus smūgiams taip Atsparus ugniai pagal VDE 0471/IEC 60695, 2-11 dalį, bandomoji temperatūra – 650 °C Aukštis 67 mm Be halogenų taip CO₂ pėdsakas (GWP) nuo lopšio iki vartų 0,272 kg CO₂e / 1 Vienetas Dangtelio tvirtinimas Varžtai Dangtis be Dydis 2x Ø61xH67mm Forma ovalus Ilgis 148 mm Išmatuota įtampa 400 V Įvadas iš galo taip Įvado tipas NYM kabeliai, duomenų perdavimo kabeliai ir gofruoti vamzdžiai Įvadų skaičius 24 Kombinuotieji įvadai Ø 20 / 25 mm 4 Korpuso įvorės tipas Įvedimo membrana Maks. vardinis skerspjūvis 2,5 mm² Medžiaga Polipropilenas / termoplastinis elastomeras Min. vardinis skerspjūvis 1,5 mm² Plotis 68 mm Prietaisų tvirtinimas Varžtai arba išplėtimo auselės Sandari taip skirta vamzdžio skersmeniui 20 / 25 mm Spalva intensyvaus juodumo / melsvai pilka Su auselėmis ne Su varžtais taip Vamzdžių įvadai Ø 20 mm 6 - Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
UP „Quick-Fix“
ZU 60-QF 2003740 25 Vienetas

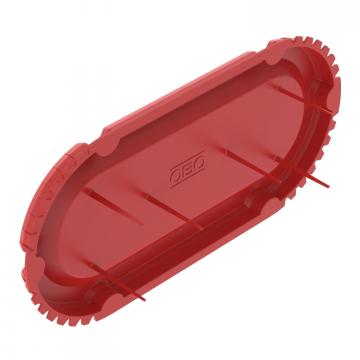

UP instaliacinio lizdo signalinis dangtelis, dvigubas
ZU 60-SSD 2003762 25 Vienetas - Atsisiuntimai
-
