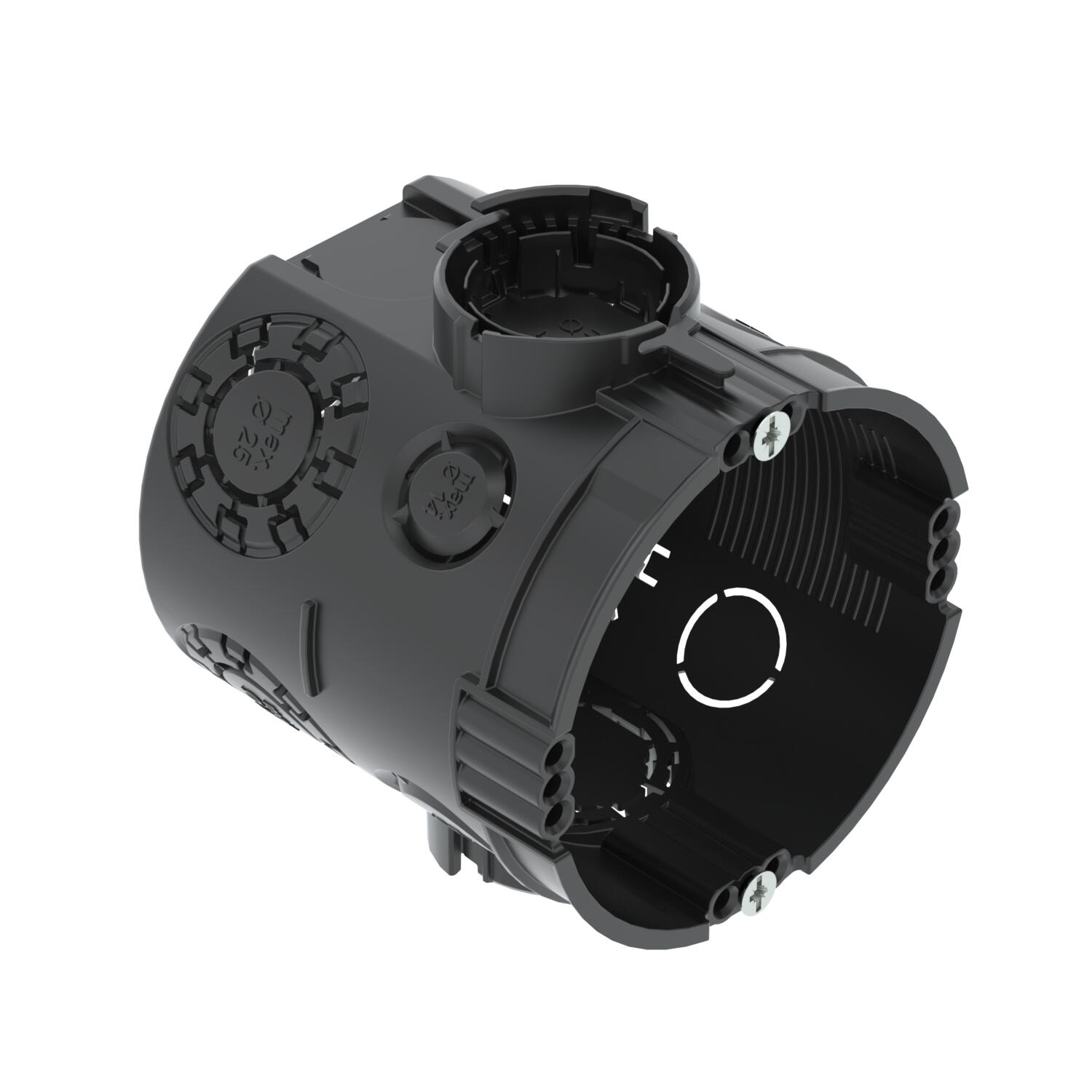

UP potinkinė instaliacinė jungiamoji dėžutė, su prietaiso varžtais 66 | 60 | 20 / 25 mm | 13

UP potinkinė instaliacinė jungiamoji dėžutė, su prietaiso varžtais

Art. Nr. 2003703 | EAN 4012196689927

Art. Nr. / Tipas	2003703 / UG 66-GS

Aukštis	66 mm

Skersmuo	60 mm

skirta vamzdžio skersmeniui	20 / 25 mm

Įvadų skaičius	13

Prekės aprašymas

Prekės aprašymas

Potinkinė instaliacinė dėžutė, skirta montuoti į mūrines konstrukcijas, kurių gylis siekia bent 66 mm.

• 4 x 3 varžtų gaubtai

• 2 iš anksto sumontuoti instaliaciniai varžtai

• Jungiamasis elementas su bajoneto jungtimi, kurį galima sujungti iš abiejų pusių

• 6 kombinuoti vamzdžių įvadai, Ø 20 ir 25 mm

• 4 įvadai, Ø iki 20 mm

• 2 įvadai, Ø iki 14 mm

• 1 įvadas, Ø iki 20 mm grindyse
Patikrinta pagal DIN EN 60670-1, DIN EN 60670-22 ir DIN 49073-1.

Techniniai duomenys

Techniniai duomenys

Apsaugos rūšis	IP30
Atsparus smūgiams	taip
Atsparus ugniai	pagal VDE 0471/IEC 60695, 2-11 dalį, bandomoji temperatūra – 650 °C
Aukštis	66 mm
Be halogenų	taip
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	0,091 kg CO₂e / 1 Vienetas
Dangtelio tvirtinimas	Varžtai
Dangtis	be

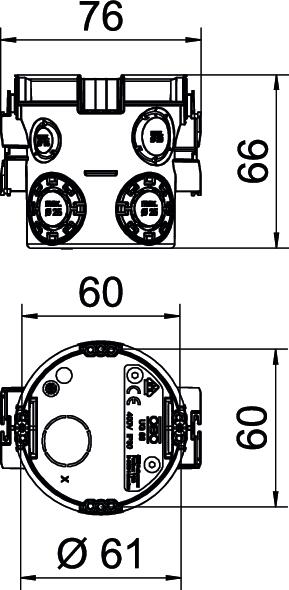

Dydis	Ø60mm, H66mm
Forma	apvalus
Išmatuota įtampa	400 V
Įvadas iš galo	taip
Įvado tipas	NYM kabeliai, duomenų perdavimo kabeliai ir gofruoti vamzdžiai
Įvadų skaičius	13

Kombinuotieji įvadai Ø 20 / 25 mm	6
Korpuso įvorės tipas	Ištraukimo anga
Maks. vardinis skerspjūvis	2,5 mm²
Medžiaga	Polipropilenas
Min. vardinis skerspjūvis	1,5 mm²
Prietaisų tvirtinimas	Varžtai arba išplėtimo auselės
Sandari	ne
Skersmuo	60 mm
skirta vamzdžio skersmeniui	20 / 25 mm
Spalva	intensyvaus juodumo
Su auselėmis	ne
Su varžtais	taip
Vamzdžių įvadai Ø 20 mm	3

Visi tipai

Visi tipai

Tipas	Aukštis	Skersmuo	skirta vamzdžio skersmeniui	Įvadų skaičius	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
UG 66-GS	66 mm	60 mm	20 / 25 mm	13	2003703	Vienetas	25 Vienetas

Priedai

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
UP „Quick-Fix“	ZU 60-QF	2003740	Vienetas	25 Vienetas
UP tinko išlyginimo žiedas, 12 mm, instaliacinei dėžutei	ZU 12-PR	2003742	Vienetas	25 Vienetas
UP tinko išlyginimo žiedas, 24 mm, instaliacinei dėžutei	ZU 24-PR	2003744	Vienetas	25 Vienetas
UP instaliacinės dėžutės signalinis dangtelis, viengubas	ZU 60-SD	2003760	Vienetas	50 Vienetas
UP tarpinė atrama	ZU 20-AS	2003746	Vienetas	25 Vienetas
