US 3 kabinamasis profilis A2
Art. Nr. 6342401 | EAN 4012195705352
- Prekės aprašymas
-

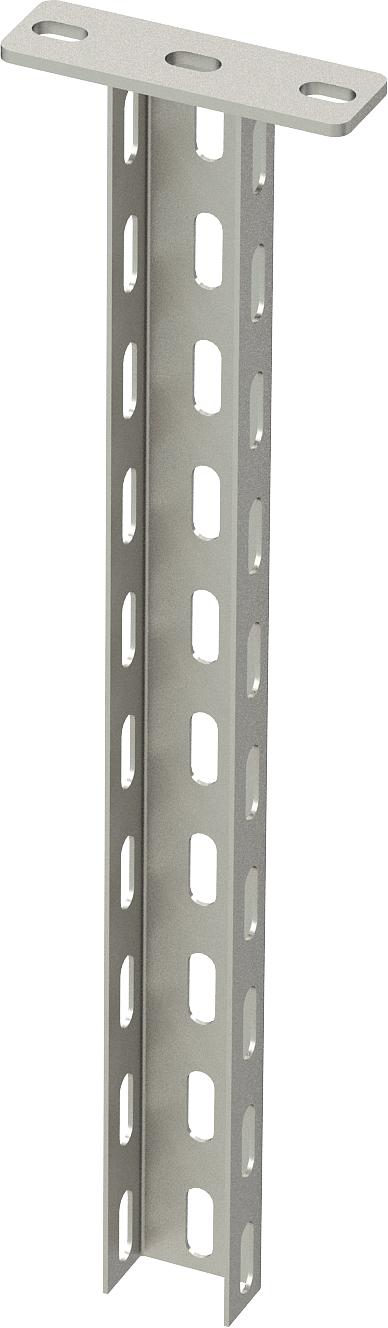

Prekės aprašymasKabinamasis profilis (U profilis), matmenys 50 x 30 mm, su privirinta tvirtinimo plokšte.
-
- Techniniai duomenys
-
Matmenys
Aukštis 30 mm Dydis 50x30x200 Ilgis 200 mm Išvadas U profilis Konsolės ilgis 200 2,7 kN Konsolės ilgis 400 1,5 kN maksimali traukos apkrova 5 kN Medžiaga Plienas, nerūdijantis, 1.4301 Medžiagos storis 2 mm Opprettholdelse av funksjon ne Paviršius šviesus, apdirbtas Plotis 50 mm Spalva nerūdijančio plieno Techniniai duomenys
U formos US 3 K profilio apkrovos diagrama
-
Kabinamojo profilio galo išlinkimas, esant leistinai atramos apkrovai
-
Leistinoji atramos apkrova kN be žmogaus svorio
-
Atramos ilgis mm
-
Apkrovos charakteristika su pateiktais profilių ilgiais mm
-
- Visi tipai
-
Visi tipai
-
Montavimo priedai
Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
U formos profilių jungtis A2
VUS 3 A2 6018517 1 Vienetas
Apsauginis gaubtelis
US 3 KS OR 6338458 20 Vienetas
Varžtas plokščia apvalia galvute su poveržle ir veržle A2
FRS 10x25 A2 6406718 50 Vienetas
Standumo elementas A2
DSK 25 A2 6416448 10 Vienetas
Šešiabriaunis varžtas M10 A2
SKS 10x90 A2 6418255 20 Vienetas - Atsisiuntimai
-
Duomenų lapas US 3 K 20 A2 / 6342401 , 0.28MB , pdfES atitikties deklaracija US 3 K 20 A2 / 6342401 , 0.12MB , pdfGaminio aplinkosaugos deklaracija (EPD) US 3 K 20 A2 / 6342401 , 1.48MB , pdfUK Atitikties Deklaracija US 3 K 20 A2 / 6342401 , 0.09MB , pdfREACH Atitikties deklaracija US 3 K 20 A2 / 6342401 , 0.12MB , pdfRoHS Atitikties deklaracija US 3 K 20 A2 / 6342401 , 0.13MB , pdfMontavimo instrukcija U formos profilių sistemos montavimo instrukcija , 1.76MB , pdfMontavimo instrukcija General information on the mounting , 2.65MB , pdf
