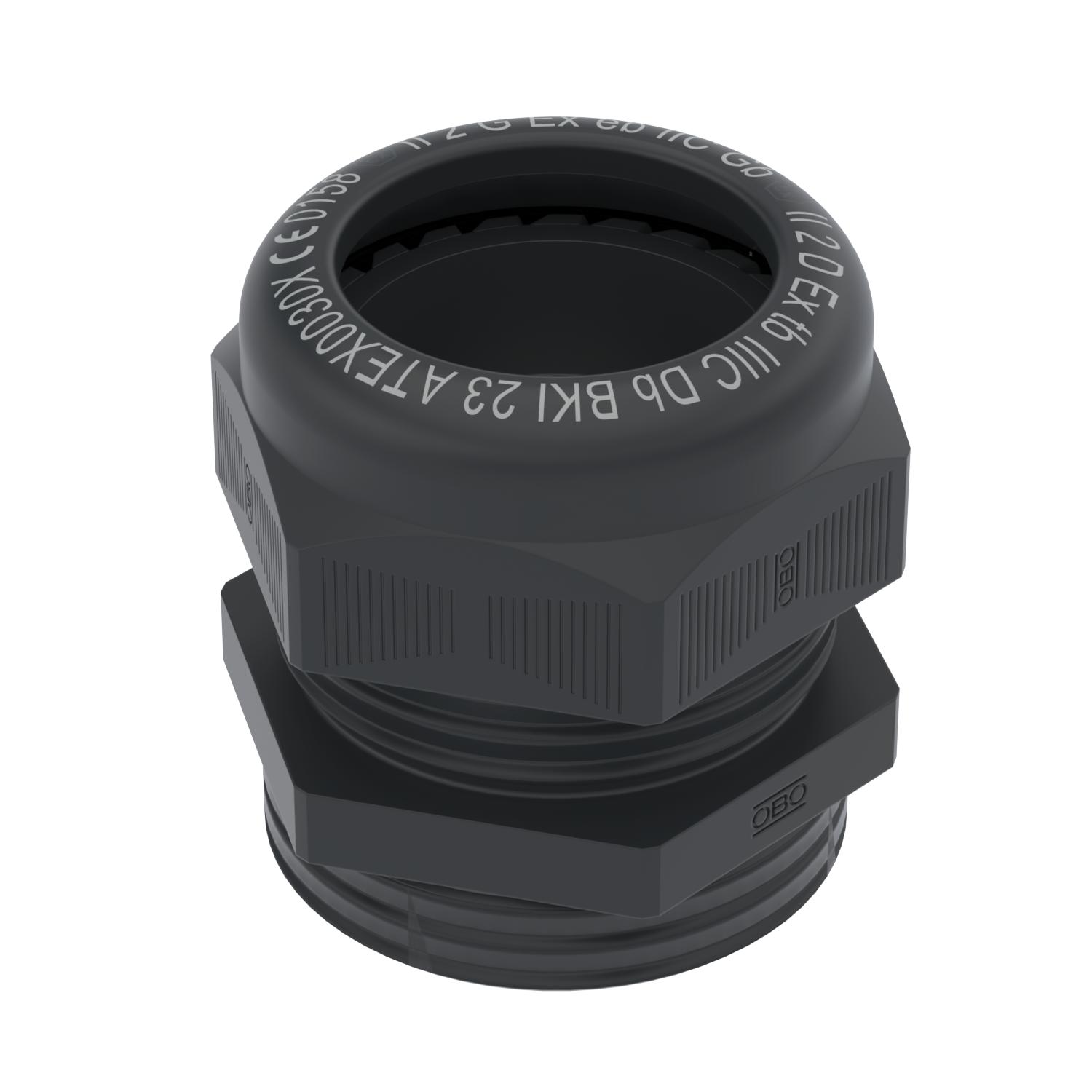

Užveržiamas sandariklis, potencialiai sprogi aplinka, metrinis sriegis, juodas
Art. Nr. 2050382 | EAN 4012195373391
- Prekės aprašymas
-
Prekės aprašymasSu EB prototipo bandymo pažymėjimu prietaisų ir apsaugos sistemų naudojimui pagal paskirtį sprogioje aplinkoje. Direktyva 94/9/EB
EB prototipo bandymo pažymėjimo numeris: PTB 99 ATEX 3112X ir ... 3113X.
Su su metriniu prijungimo sriegiu pagal IEC 423.
Tvirtas gaubtelinės veržlės tipo kabelių riebokšlis dideliu sandarinamuoju paviršiumi panaikina kabelio tempimo apkrovą ir apsaugo nuo persisukimo, atitinka aukštus sandarumo reikalavimams.
Žiedinis tarpiklis iš chloropreno / nitrilo kaučiuko, užpurkštos lamelės, todėl jungiamojo sriegio tarpiklis nereikalingas, patikrintas pagal VDE
apsaugos klasę IP 68, esant 5 barų slėgiui.
-
- Techniniai duomenys
-
Techniniai duomenys

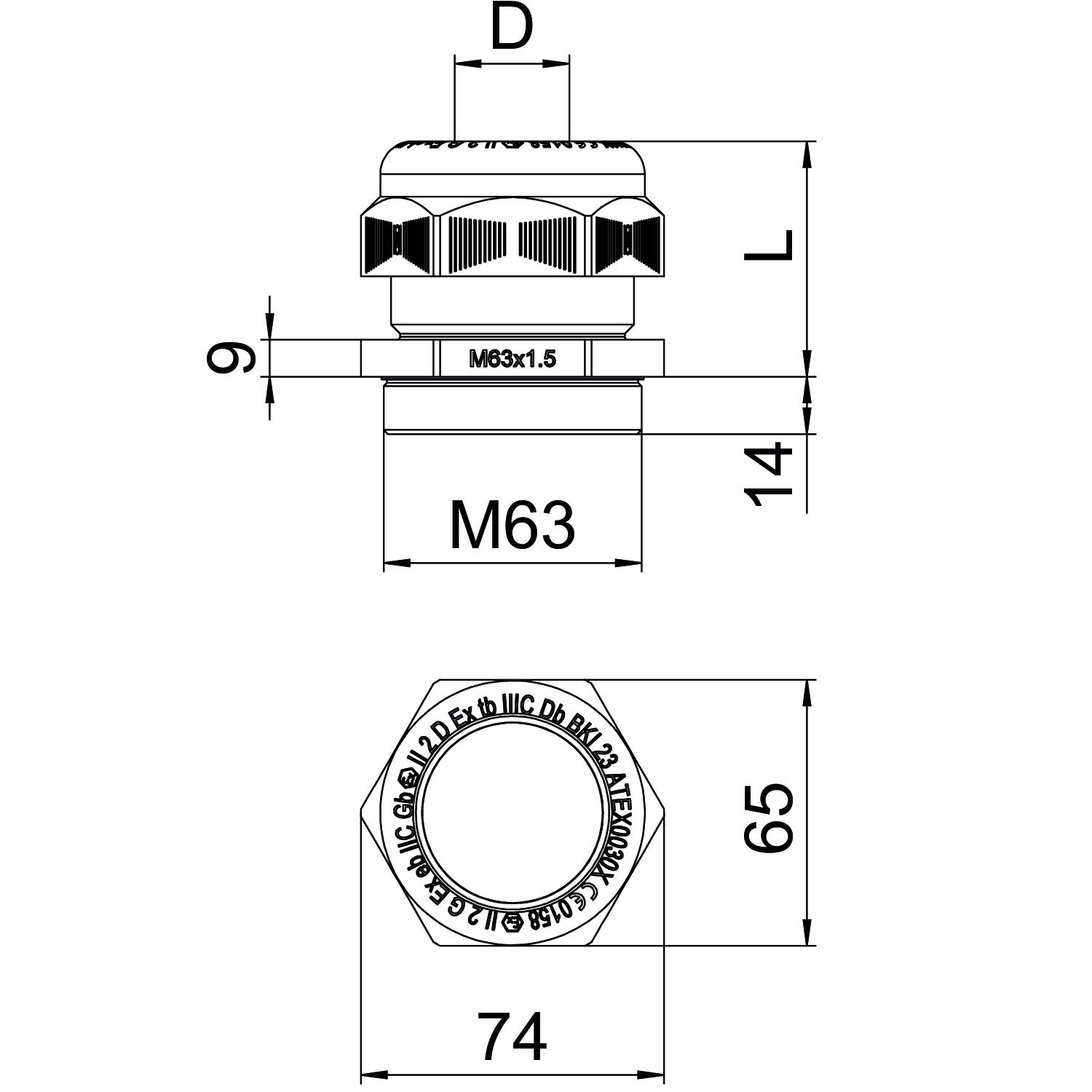

Apsaugos nuo laidų ištraukimo galimybė ne Apsaugos rūšis IP68 apsaugota nuo sprogimo taip Atsparus smūgiams ne Be halogenų taip Dydis M63 Išvadas tiesus Keli sandarinimo įdėklai ne Lenkimo apsauga ne Maks. naudojimo temperatūros diapazonas 65 °C Maks. sandarinimo zona D 44 mm Matmuo E 74 mm Matmuo G M63 mm Matmuo L, maks. 58 mm Matmuo L, min. 42 mm Matmuo L1 14 mm Matmuo L2 9 mm Matmuo L3 33 mm Medžiaga Poliamidas Min. naudojimo temperatūros diapazonas -20 °C Min. sandarinimo zona D 36 mm Nestabilus sukimo momentas 22 Nm Nuimama varžtinė jungtis ne Potencialiai sprogiai aplinkai yes potencialiai sprogiai aplinkai, dujos 1, 2 potencialiai sprogiai aplinkai, dulkės 21, 22 Rakto dydis 65 Sandariklis plokščiam kabeliui ne Sandarinimo tipas Sandarinimo žiedas Šešiakampio kampo matmuo 74 mm Spalva juoda Sriegio ilgis 14 mm Sriegio rūšis metrinis Sriegio žingsnis 1,5 mm Sriegis M63 x 1,5 Su antveržle ne Sutvirtintas stiklo pluoštu ne Vardinis sriegio dydis 63 - Visi tipai
-
Visi tipai
- Atsisiuntimai
-
Duomenų lapas VTEC EX M63 SW / 2050382 , 0.23MB , pdfES atitikties deklaracija VTEC EX M63 SW / 2050382 , 2.92MB , pdfREACH Atitikties deklaracija VTEC EX M63 SW / 2050382 , 0.12MB , pdfRoHS Atitikties deklaracija VTEC EX M63 SW / 2050382 , 0.12MB , pdfSertifikatas VTEC EX M , 5.45MB , pdfMontavimo instrukcija VTEC EX M , 1.48MB , pdf
