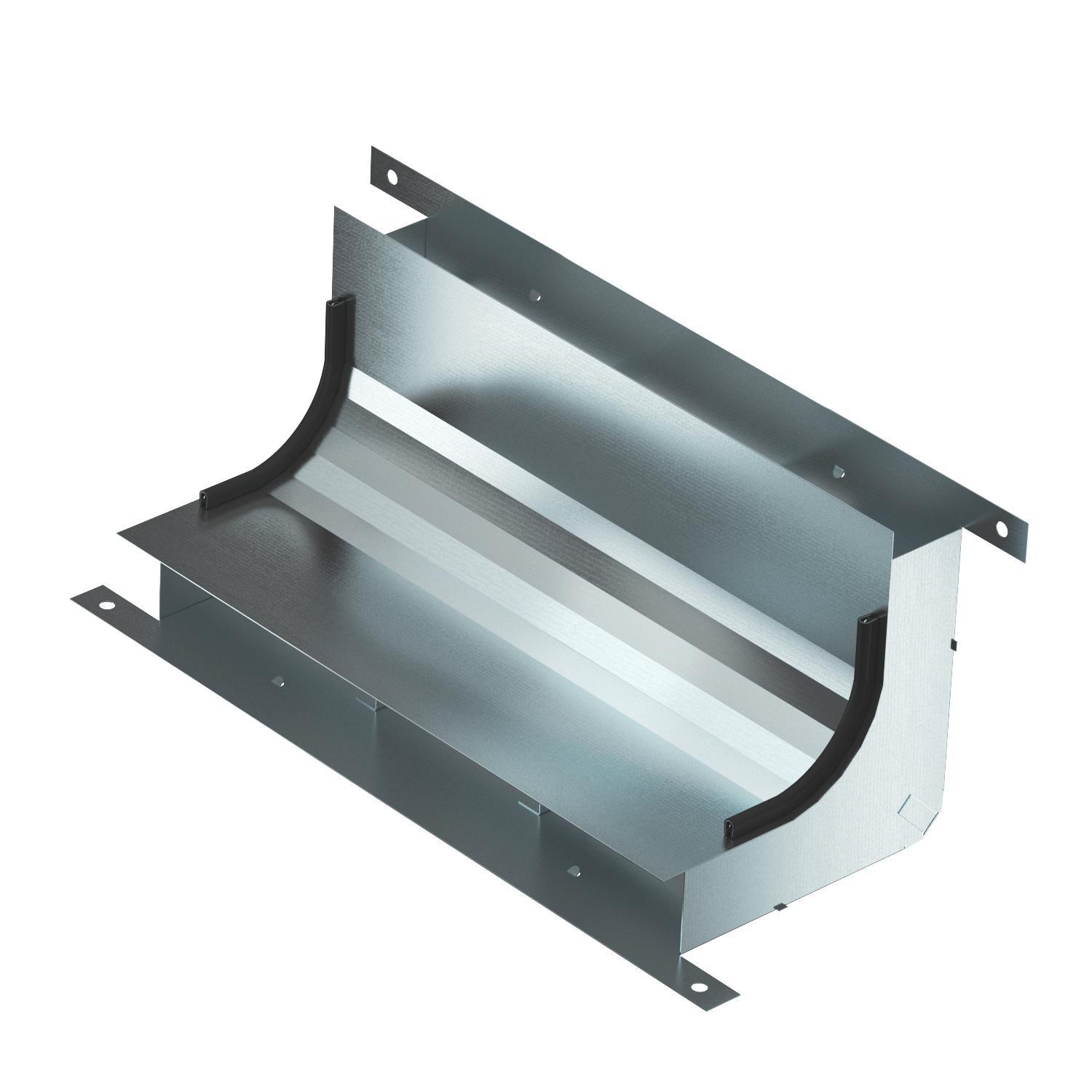

Vertikali alkūnė, 3 kanalų, kanalo aukštis – 48 mm
Art. Nr. 7400665 | EAN 4012197349776
- Prekės aprašymas
-
Prekės aprašymasVertikali (2 dalių) alkūnė vertikaliam krypties keitimui išlyginamuoju sluoksniu padengtiems pogrindiniams instaliaciniams kanalams (sienos jungtys, maitinimas).
-
- Techniniai duomenys
-
Techniniai duomenys

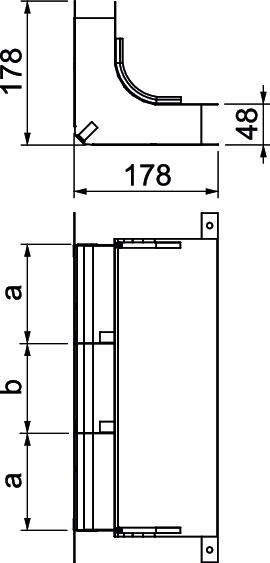

a dalies skerspjūvis 5225 mm² Aukštis 48 mm b dalies skerspjūvis 5012 mm² Dydis 430x177,7x177,7 Ilgis 178 mm Įtvirtintų skiriamųjų sienelių skaičius 2 Matmuo a 120 mm Matmuo b 110 mm Matmuo h 48 mm Medžiaga Plienas Min. kanalo aukštis 48 mm Min. kanalo plotis 350 mm Paviršius cinkuotas juostiniu būdu Plotis 350 mm Sekcijų skaičius 3 St. Tinka pogrindiniam kanalui su dekoratyvine danga taip Tinka užbetonuojamam uždaram pogrindiniam kanalui ne - Visi tipai
- Atsisiuntimai
-
Duomenų lapas KV3 35048-2 / 7400665 , 0.16MB , pdfES atitikties deklaracija KV3 35048-2 / 7400665 , 0.17MB , pdfEksploatacinių savybių deklaracija KV3 35048-2 / 7400665 , 0.34MB , pdfMontavimo instrukcija Im-Beton-Kanalsystem IBK , 3.27MB , pdfMontavimo instrukcija EÜK screed-covered duct system generation 3 , 76.05MB , pdfMontavimo instrukcija EÜK kanalų sistema grindims su išlyginamuoju sluoksniu , 10.26MB , pdf
