Vidutinė ir tikslioji apsauga FLD 2 dvigyslėms sistemoms 24 V 2 | 19 | 28 | Jungtis

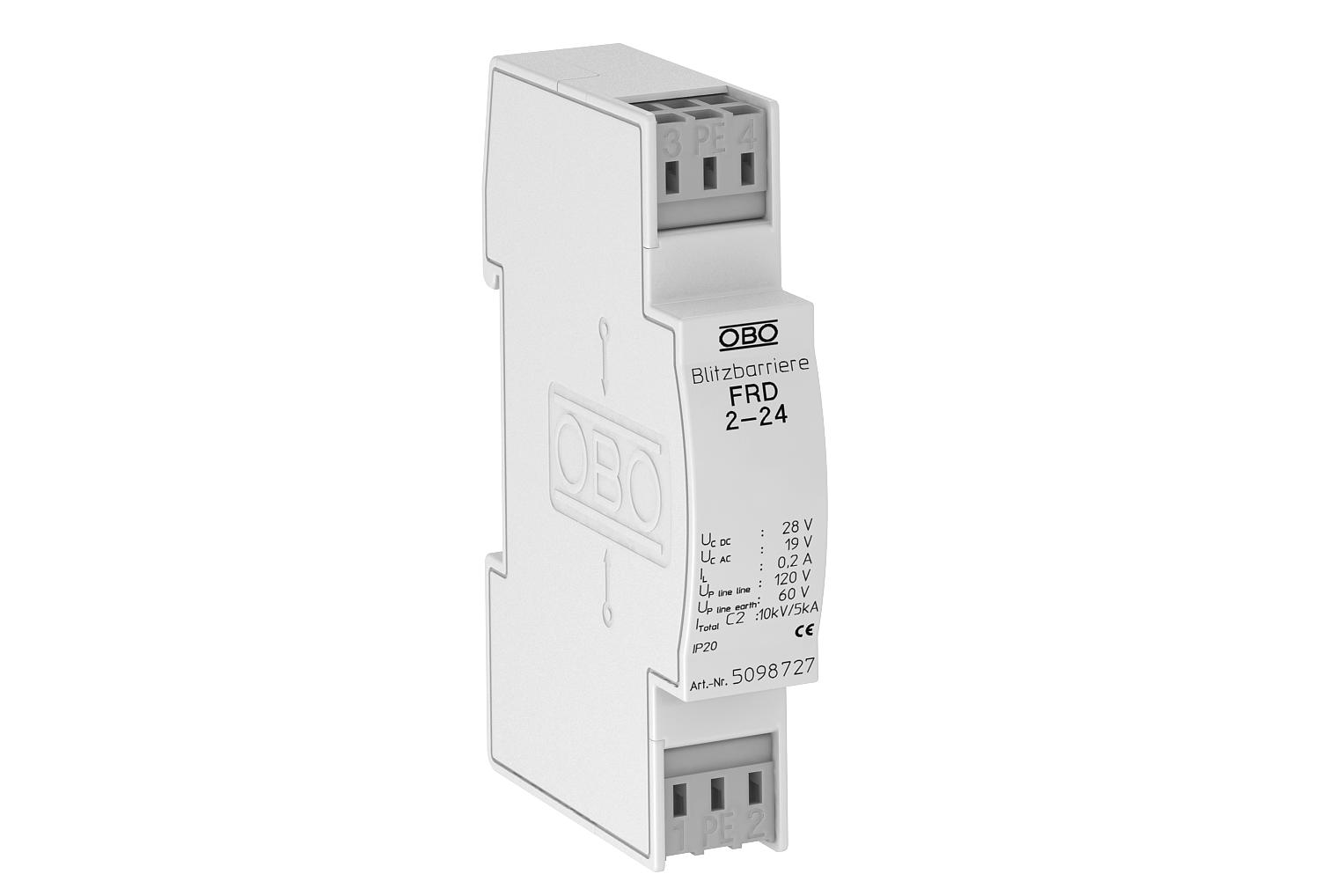

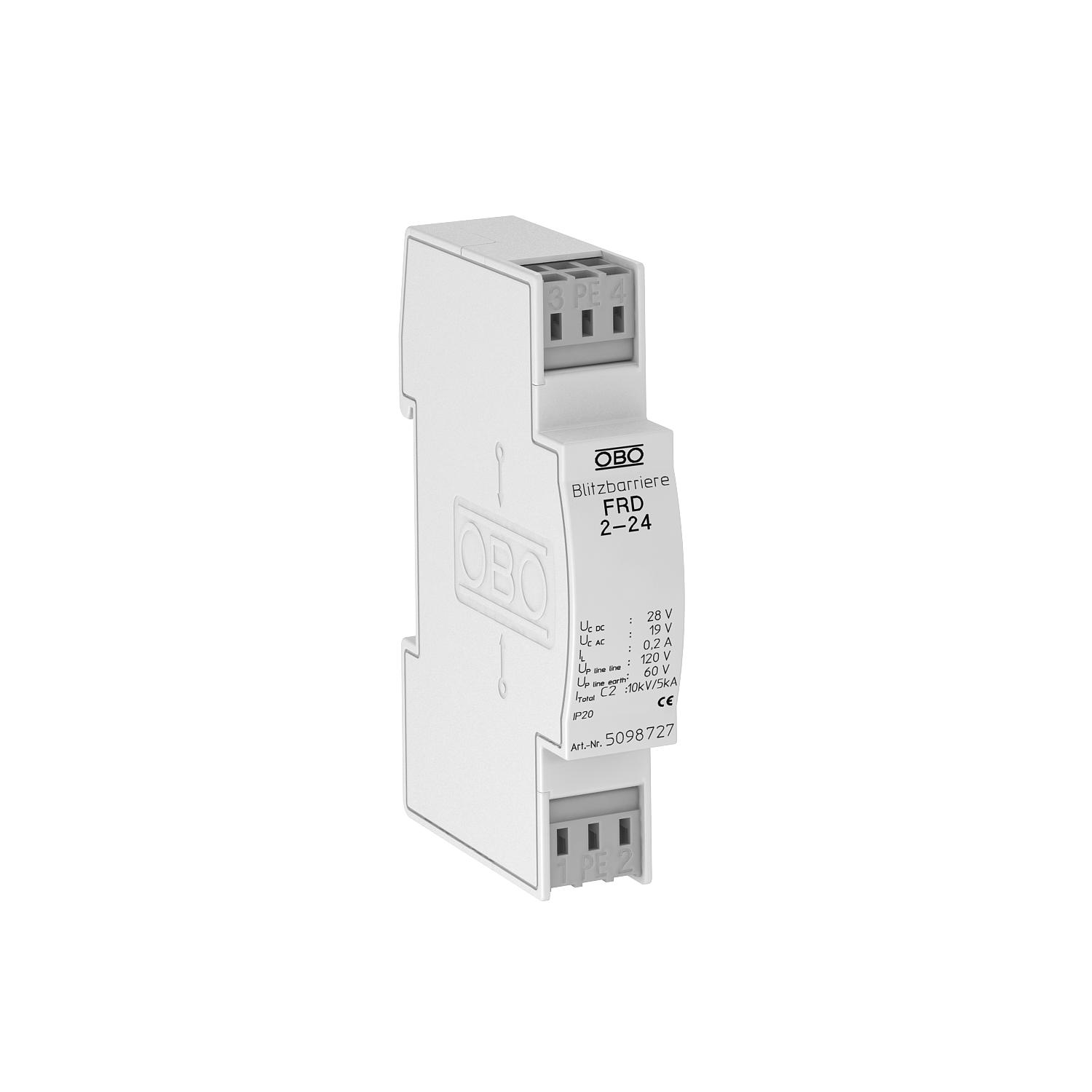

Vidutinė ir tikslioji apsauga FLD 2 dvigyslėms sistemoms 24 V

Art. Nr. 5098727 | EAN 4012195578420

Art. Nr. / Tipas	5098727 / FRD 2-24

Polių skaičius	2

Didžiausia ilgalaikė įtampa AC	19 V

Didžiausia ilgalaikė įtampa DC	28 V

Kištukinė sistema	Jungtis

Prekės aprašymas

Prekės aprašymas

Apsauga nuo viršįtampių, skirta naudoti matavimo, valdymo ir reguliavimo technikoje

• vidutinė ir tikslioji apsauga

• standartinė konstrukcija dvilaidėms sistemoms

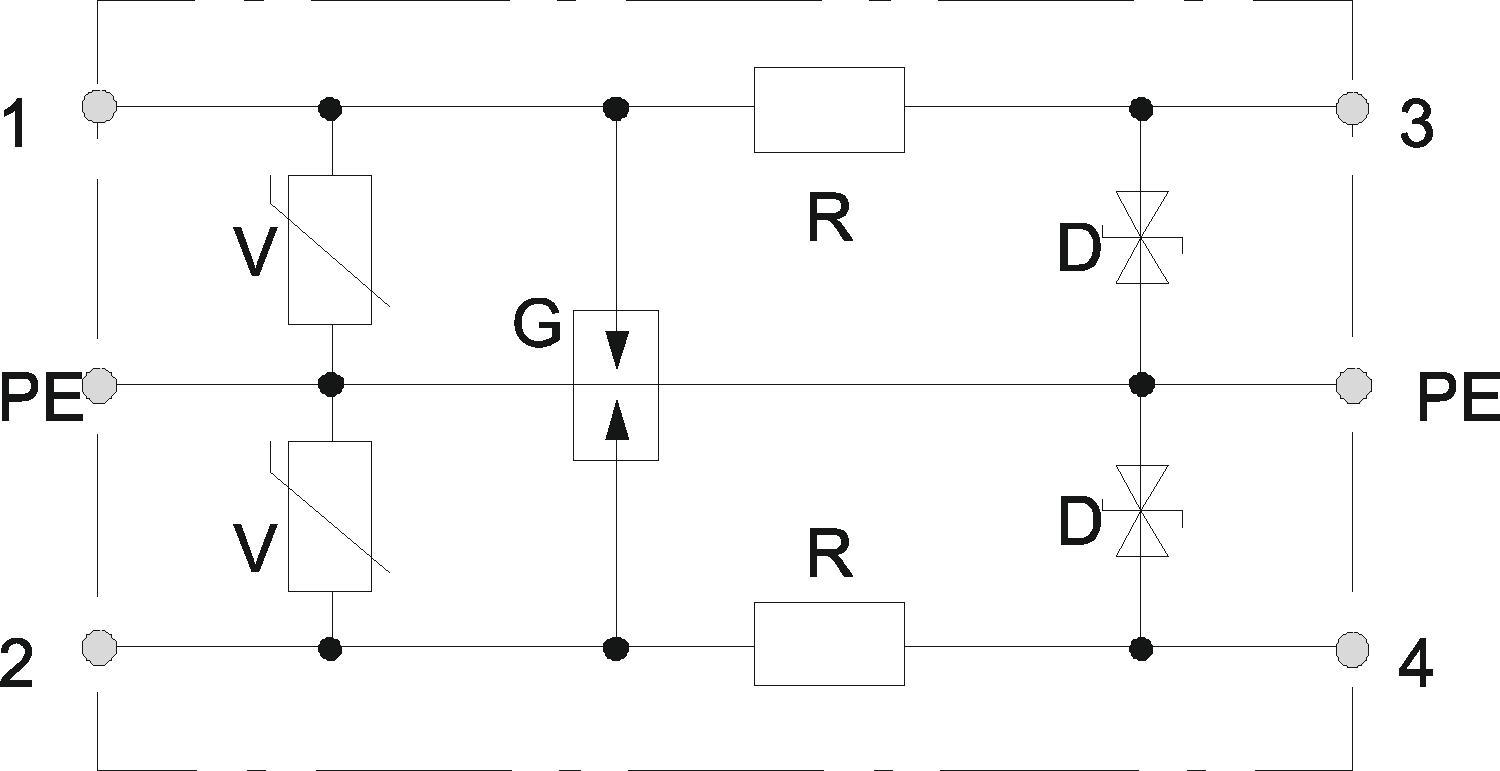

• dviejų pakopų apsauga

• su lengvai montuojamais, bevaržčiais jungiamaisiais gnybtais

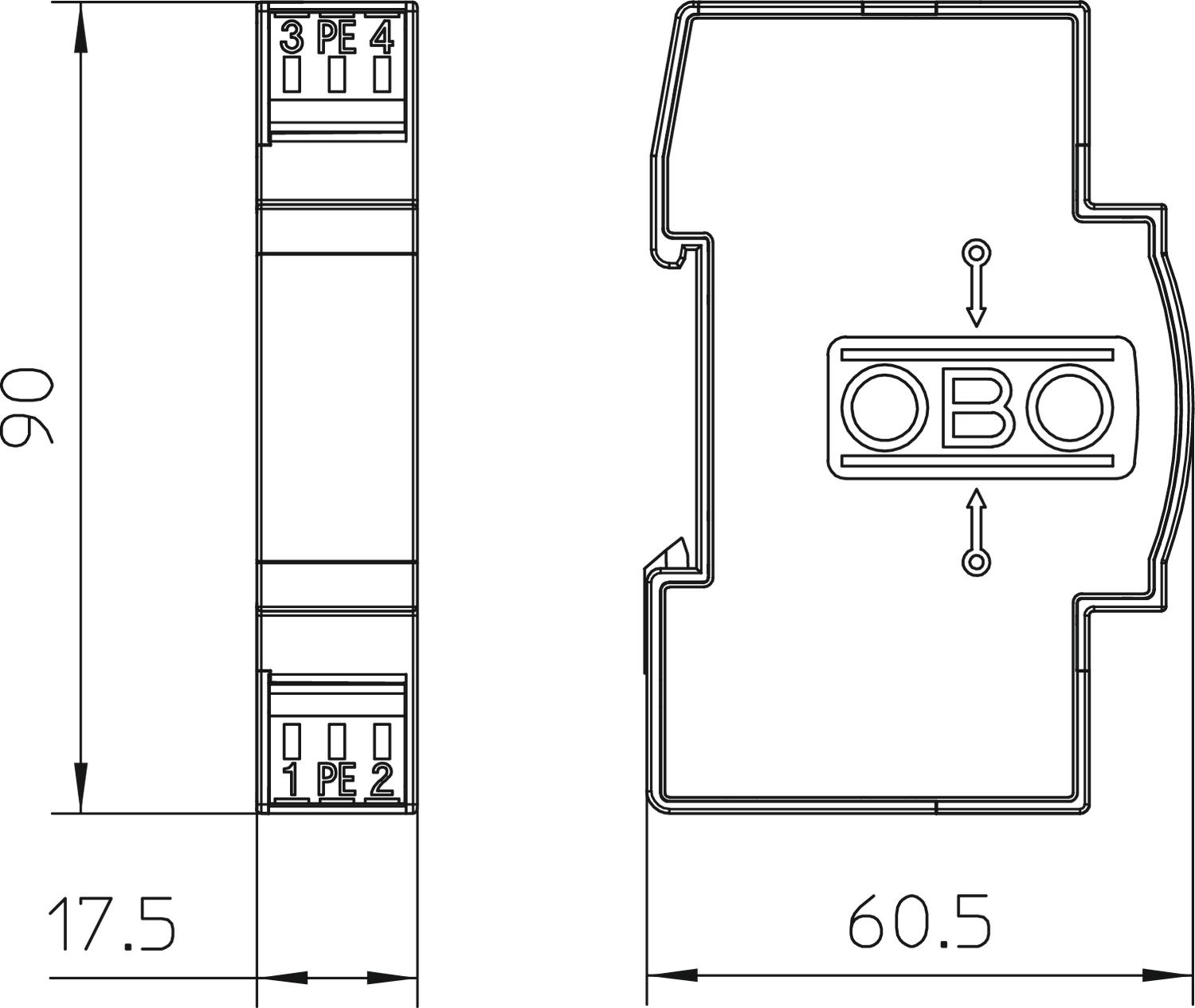

• vietą taupantis 17,5 mm kvadratinis išdėstymas

• su varžine apkrova linijoje

Naudojimas: universalus panaudojimas ant 35 mm montažinio profilio kiekviename standartiniame paskirstymo skyde.

Techniniai duomenys

Techniniai duomenys

Apsaugos lygis, gysla–gysla	<120 V
Apsaugos lygis, gysla–žemė	<60 V
Apsaugos rūšis	IP20
Atsparumas impulsinei srovei gysla – gysla	C2: 5 kV / 2,5 kA (8/20µs)
Atsparumas impulsinei srovei gysla – žemė	C2: 5 kV / 2,5 kA (8/20µs)
Bandymų metodo standartas	IEC 61643-21
Bendra imp.srovė (8/20)	5 kA
Dalijimo modulis TE (17,5 mm)	1
Didžiausia ilgalaikė įtampa AC	19 V
Didžiausia ilgalaikė įtampa DC	28 V
Dydis	24V AC
Ekranavimo jungtis	ne
Iškroviklių patikra	ne
Įterpimo slopinimas (insertion loss)	3 dB @ 1 MHz dB
Įžeminimas per:	Gnybtas
Izoliacijos varža	>10 MΩ
Kategorie	Tipas 2+3 / C2+C1
Kištukinė sistema	Jungtis
Konstrukcija, patikrinta sprogioje aplinkoje	ne

LPZ	1→3
Maks. naudojimo temperatūros diapazonas	80 °C
Maks. prijungimo skerspjūvis, daugiagyslis	2,5 mm²
Maks. prijungimo skerspjūvis, lankstus	2,5 mm²
Maks. prijungimo skerspjūvis, standus	2,5 mm²
Min. naudojimo temperatūros diapazonas	-40 °C
Min. prijungimo skerspjūvis, daugiagyslis	0,14 mm²
Min. prijungimo skerspjūvis, lankstus	0,14 mm²
Min. prijungimo skerspjūvis, standus	0,14 mm²
Nuosekli varža laidui	15 Ω ± 10 %
Polių skaičius	2
Ryšių kontaktas	ne
SPD pagal IEC 61643-21	Klasė II+III / C2+C1
Talpumas (gysla-gysla)	<10 nF
Talpumas (gysla-žemė)	<10 nF
Vardinė apkrovos srovė AC	0,14 A
Vardinė apkrovos srovė DC	0,2 A
Vardinė impulsinė nuotėkio srovė (8/20 µs)	2,5 kA
Vardinė įtampa	24 V
