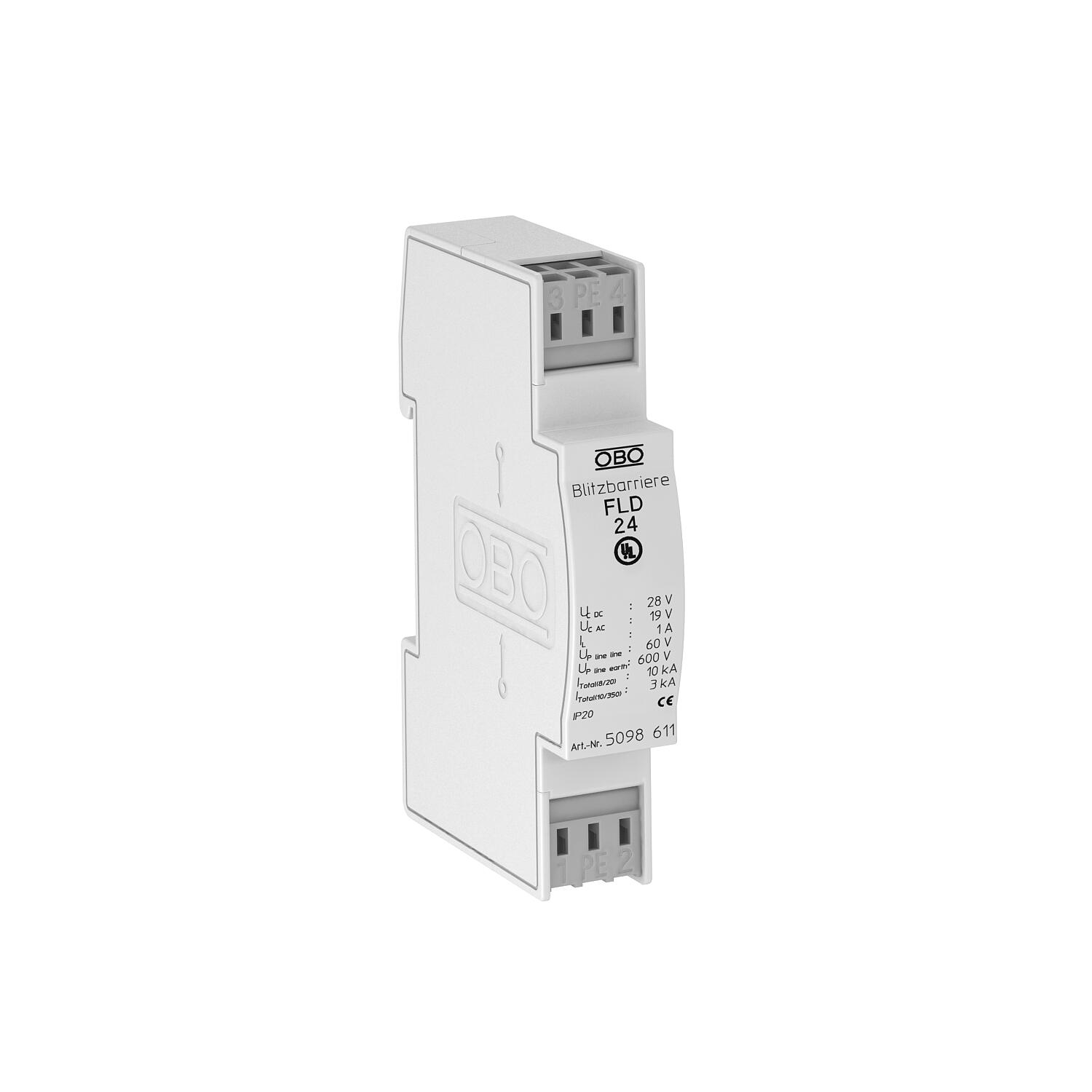

Vidutinė ir tikslioji apsauga nuo viršįtampio FLD dvigyslėms sistemoms 24 V

Art. Nr. 5098611 | EAN 4012195578383

Art. Nr. / Tipas

Polių skaičius	2

Didžiausia ilgalaikė įtampa AC

Didžiausia ilgalaikė įtampa DC

Kištukinė sistema	Jungtis

Prekės aprašymas

Prekės aprašymas

Apsauga nuo viršįtampių, skirta naudoti matavimo, valdymo ir reguliavimo technikoje

• vidutinė ir tikslioji apsauga

• standartinė konstrukcija dvilaidėms sistemoms

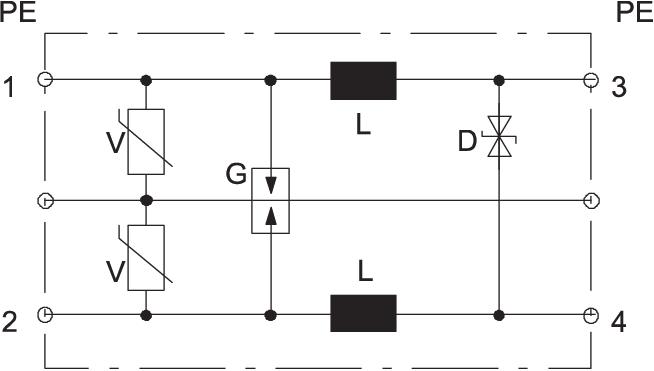

• dviejų pakopų apsauga

• su lengvai montuojamais, bevaržčiais jungiamaisiais gnybtais

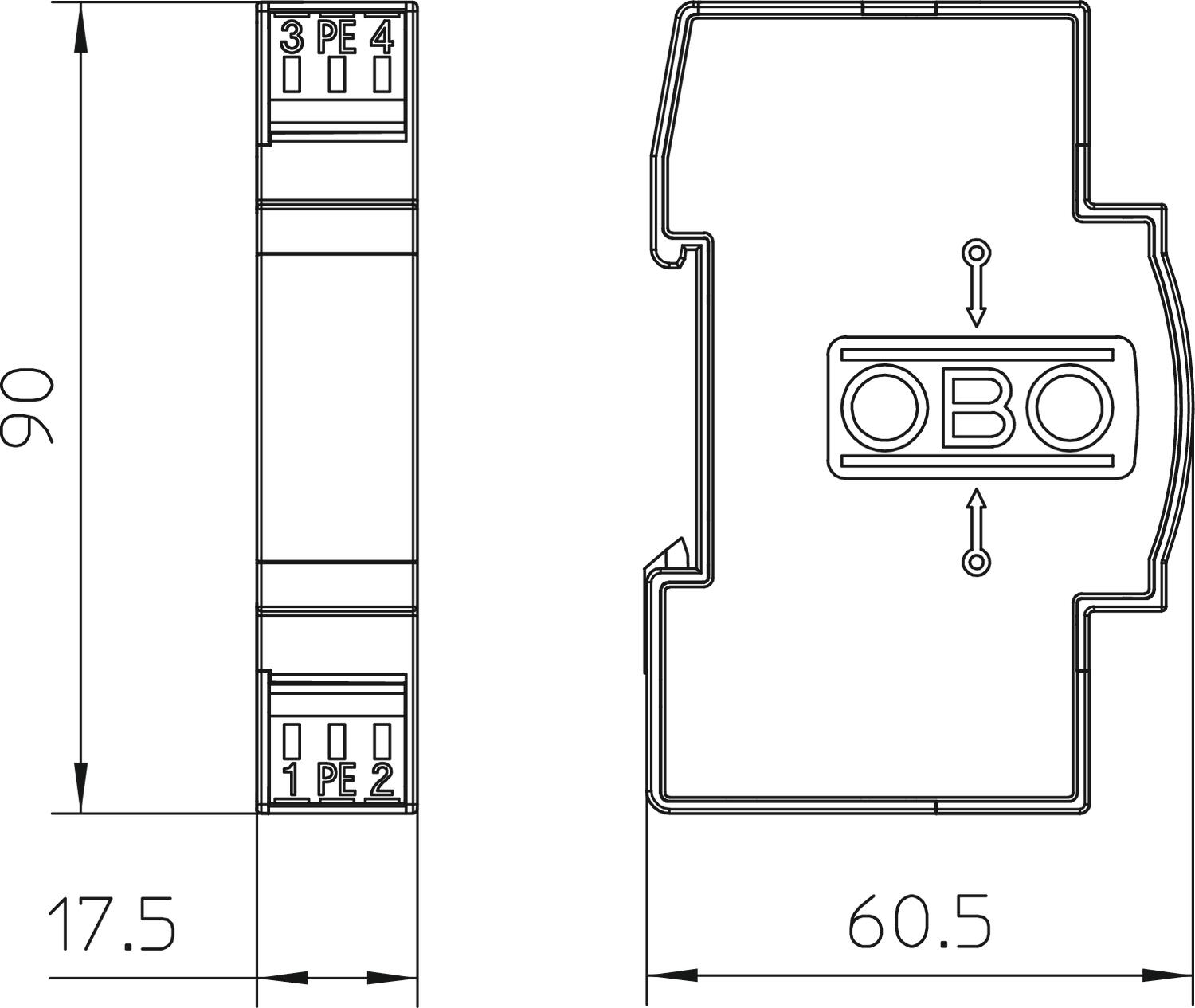

• vietą taupantis 17,5 mm kvadratinis išdėstymas

• su induktyvine apkrova linijoje

Naudojimas: universalus panaudojimas ant 35 mm montažinio profilio kiekviename standartiniame paskirstymo skyde.

Techniniai duomenys

Techniniai duomenys

Apsaugos lygis, gysla–gysla	<60 V
Apsaugos lygis, gysla–žemė	<600 V
Apsaugos rūšis	IP20
Atsparumas impulsinei srovei gysla – gysla	C2: 5 kV / 2,5 kA (8/20µs)
Atsparumas impulsinei srovei gysla – žemė	C2: 10 kV / 5 kA (8/20µs)
Bandymų metodo standartas	IEC 61643-21
Bendra imp.srovė (10/350)	D1: 3 kA
Bendra imp.srovė (8/20)	10 kA
Dalijimo modulis TE (17,5 mm)	1
Didžiausia ilgalaikė įtampa AC	19 V
Didžiausia ilgalaikė įtampa DC	28 V
Dydis	24V AC
Ekranavimo jungtis	ne
Impulsinė srovė	1,5 kA
Įterpimo slopinimas (insertion loss)	3 dB @ 180 kHz dB
Įžeminimas per:	Gnybtas
Izoliacijos varža	>1 MΩ
Kategorie	Tipas 1+2+3 / D1+C2+C1
Kištukinė sistema	Jungtis
Konstrukcija, patikrinta sprogioje aplinkoje	ne

Leidimai	UL
LPZ	0→3
Maks. naudojimo temperatūros diapazonas	80 °C
Maks. prijungimo skerspjūvis, daugiagyslis	2,5 mm²
Maks. prijungimo skerspjūvis, lankstus	2,5 mm²
Maks. prijungimo skerspjūvis, standus	2,5 mm²
Min. naudojimo temperatūros diapazonas	-40 °C
Min. prijungimo skerspjūvis, daugiagyslis	0,14 mm²
Min. prijungimo skerspjūvis, lankstus	0,14 mm²
Min. prijungimo skerspjūvis, standus	0,14 mm²
Nuoseklus induktyvumas per gyslą	120 µH ± 20 %
Polių skaičius	2
Ribinis dažnis	0,18 MHz
Ryšių kontaktas	ne
SPD pagal IEC 61643-21	Klasė I+II+III / D1+C2+C1
Talpumas (gysla-gysla)	<10 nF
Talpumas (gysla-žemė)	<1 nF
Vardinė apkrovos srovė AC	0,7 A
Vardinė apkrovos srovė DC	1 A
Vardinė impulsinė nuotėkio srovė (8/20 µs)	5 kA
