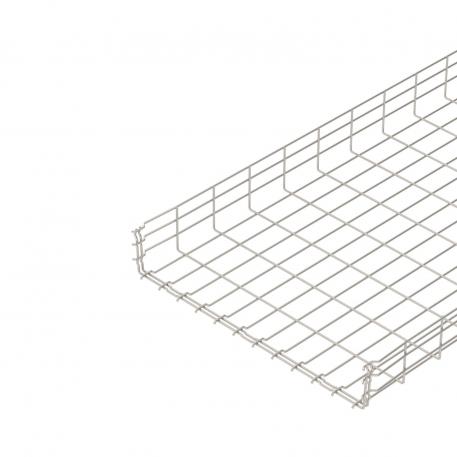

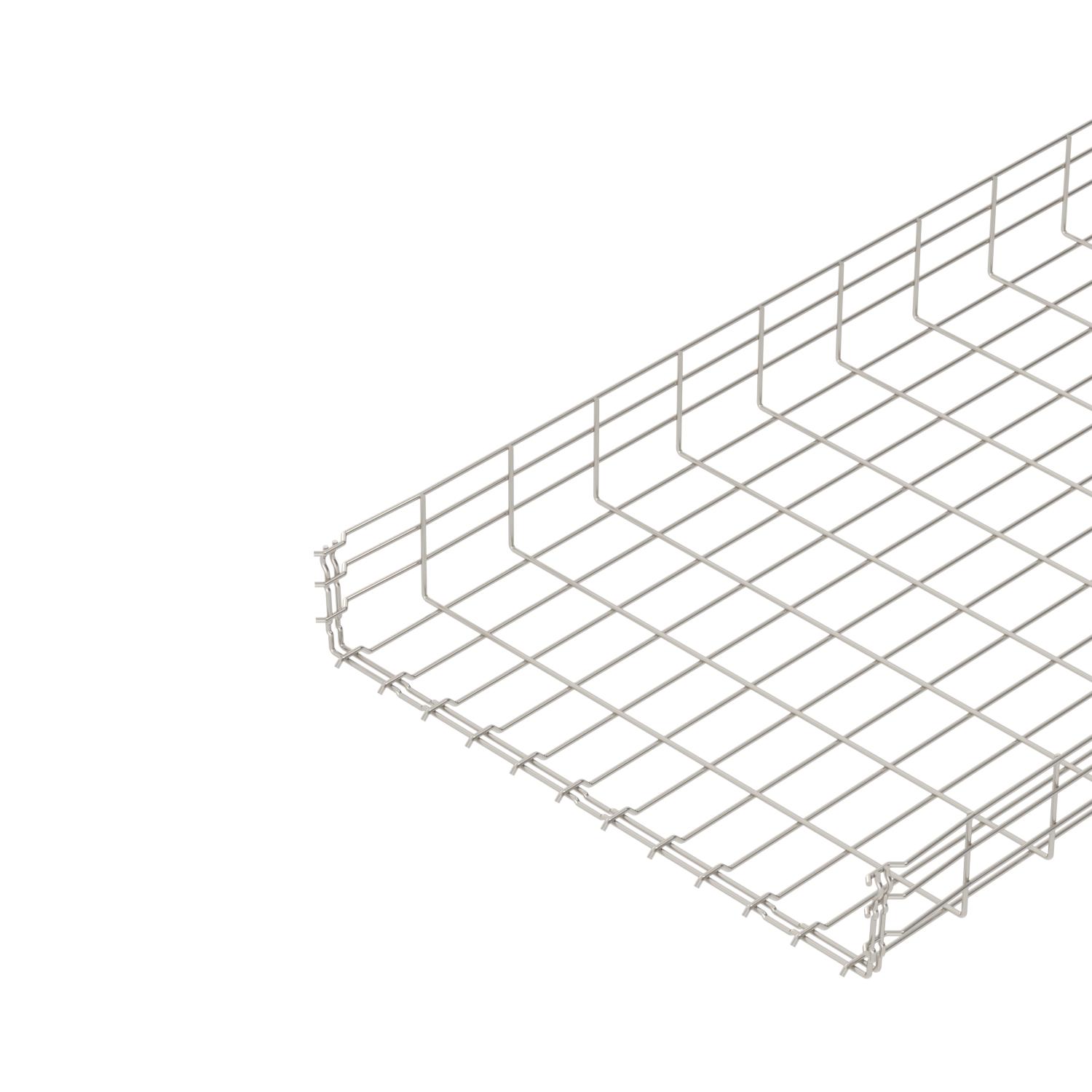

Vielinis lovelis „GR-Magic®“ 105 A2 3000 | 600 | 105 | 4,8 | 554 | ne

Vielinis lovelis „GR-Magic®“ 105 A2

Art. Nr. 6002469 | EAN 4012195771586

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Aukštis	105 mm

Vielos skersmuo

Naudingasis skerspjūvis

Opprettholdelse av funksjon	ne

Prekės aprašymas

Prekės aprašymas

Lovelis iš vielos tinklo su suformuotu sujungikliu, šonų aukštis 105 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,0 m	1,25 kN/m
Atstumas tarp atramų 1,5 m	0,85 kN/m
Atstumas tarp atramų 2,0 m	0,6 kN/m
Atstumas tarp atramų 2,5 m	0,42 kN/m
Atstumas tarp atramų 3,0 m	0,3 kN/m
Aukštis	105 mm
Aukštis	4,13 in
Bevaržčiai sujungimo elementai	taip
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	18,026 kg CO₂e / 1 Metras

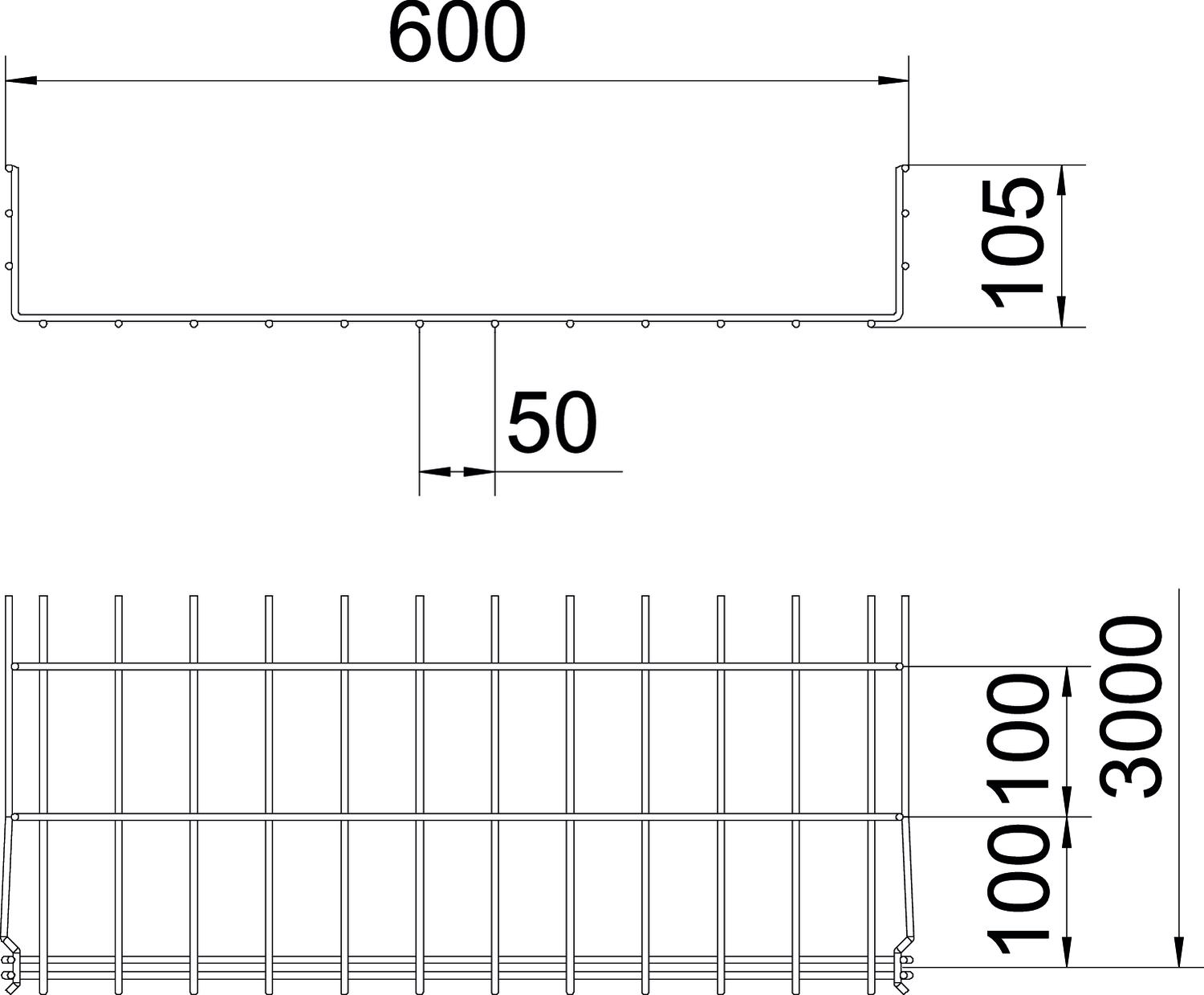

Dydis	105x600x3000
Ilgis	3000 mm
Integruota pertvara	be
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Matmuo B	600 mm

Matmuo H	108 mm
Medžiaga	Plienas, nerūdijantis, 1.4301
Naudingasis skerspjūvis	554 cm²
Naudingasis skerspjūvis	55400 mm²
Nerūdijantis plienas, beicuotas	taip
Opprettholdelse av funksjon	ne
Paviršius	šviesus, apdirbtas
Plotis	23,62 in
Plotis	600 mm
Profilio forma	U forma
Spalva	nerūdijančio plieno
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne
Vielos skersmuo	4,8 mm

Techniniai duomenys

GRM 105 tipo lovelio iš vielos tinklo apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Vielos skersmuo	Naudingasis skerspjūvis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
GRM 105 100 A2	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	ne	6002451	m	3 m
GRM 105 150 A2	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	ne	6002455	m	3 m
GRM 105 200 A2	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	ne	6002457	m	3 m
GRM 105 300 A2	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	ne	6002460	m	3 m
GRM 105 400 A2	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	ne	6002463	m	3 m
GRM 105 500 A2	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	ne	6002466	m	3 m
GRM 105 600 A2	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	ne	6002469	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Vielinio lovelio dangtis, fiksuojamas A2	DGRR 600 A2	6001874	m	3 m
Kampinė jungtis A2	GEV 36 A2	6016731	Vienetas	20 Vienetas

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Pertvara 85 A2	TSG 85 A2	6062173	m	3 m
Gnybtas pertvarai tvirtinti	KS GR A2	6062282	Vienetas	30 Vienetas
Kabelio išvedimo plokštė A2	KAB GR A2	6220145	Vienetas	10 Vienetas
