- Prekės aprašymas
-
Prekės aprašymas

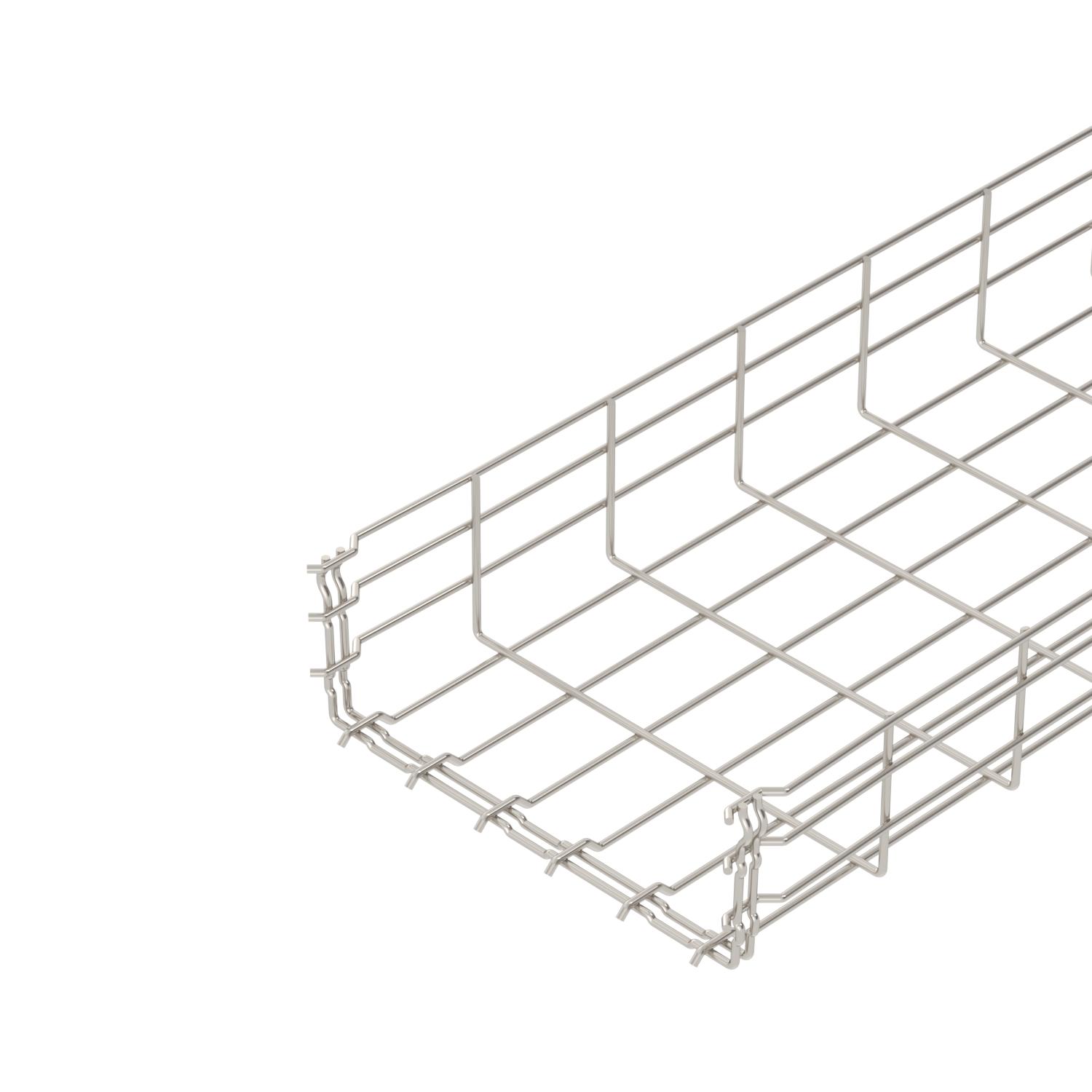

Lovelis iš vielos tinklo su suformuotu sujungikliu, šonų aukštis 105 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.
- Techniniai duomenys
-
Techniniai duomenys
Apkrovos bandomasis tipas pagal IEC 61537 II tipas Bevaržčiai sujungimo elementai taip Dydis 105x300x3000 Integruota pertvara be Kabelių sistemos sujungiklio rūšis Fiksatorius Medžiaga Plienas, nerūdijantis, 1.4401 Naudingasis skerspjūvis 26800 mm² Naudingasis skerspjūvis 268 cm² Nerūdijantis plienas, beicuotas taip Opprettholdelse av funksjon ne Paviršius šviesus, apdirbtas Profilio forma U forma Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne Vielos skersmuo 4,8 mm Matmenys

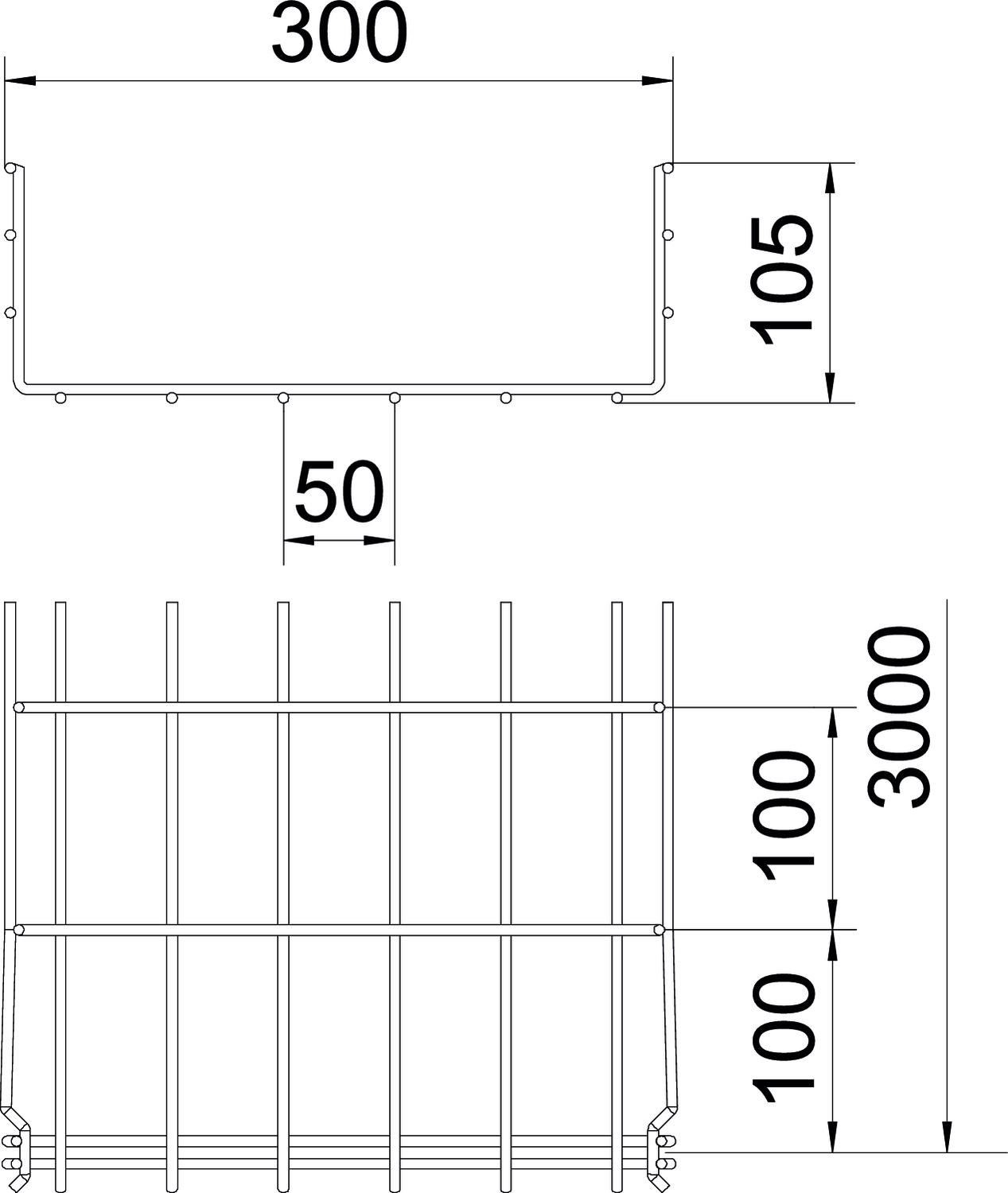

Aukštis 105 mm Aukštis 4,13 in Ilgis 3000 mm Matmuo B 300 mm Matmuo H 108 mm Plotis 300 mm Plotis 11,81 in Apkrovos
Atstumas tarp atramų 1,0 m 1,1 kN/m Atstumas tarp atramų 1,5 m 0,75 kN/m Atstumas tarp atramų 2,0 m 0,53 kN/m Atstumas tarp atramų 2,5 m 0,38 kN/m Atstumas tarp atramų 3,0 m 0,3 kN/m Techniniai duomenys
GRM 105 tipo lovelio iš vielos tinklo apkrovos diagrama
- Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
- Atstumas tarp atramų m
- Išlinkimas mm, esant ledžiamai apkrovai kN/m
- Apkrovos schema bandymų metu
- Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
- Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
