Vielinis lovelis „GR-Magic®“ 105 A4 3000 | 500 | 105 | 4,8 | 459 | ne

Vielinis lovelis „GR-Magic®“ 105 A4

Art. Nr. 6002483 | EAN 4012195874980

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Aukštis	105 mm

Vielos skersmuo

Naudingasis skerspjūvis

Opprettholdelse av funksjon	ne

Prekės aprašymas

Prekės aprašymas

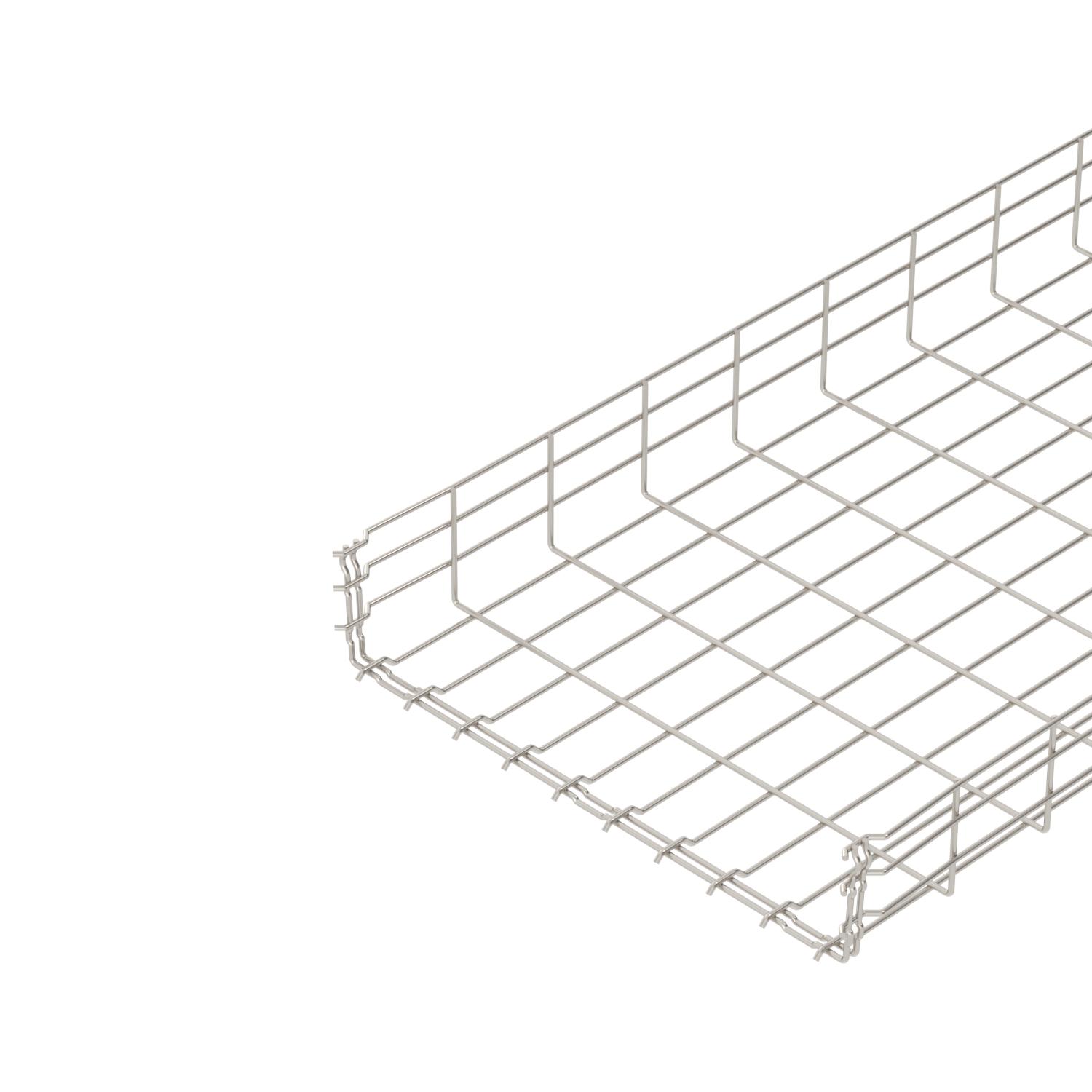

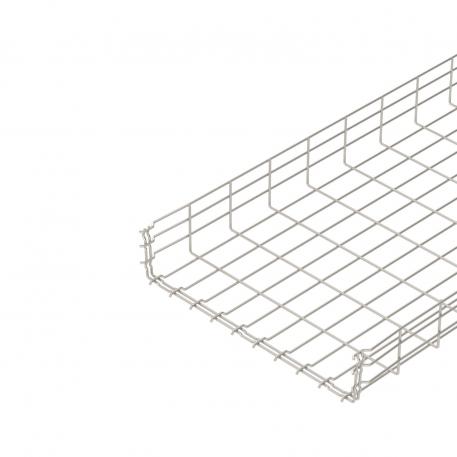

Lovelis iš vielos tinklo su suformuotu sujungikliu, šonų aukštis 105 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Bevaržčiai sujungimo elementai	taip
Dydis	105x500x3000
Integruota pertvara	be
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Medžiaga	Plienas, nerūdijantis, 1.4401
Naudingasis skerspjūvis	459 cm²
Naudingasis skerspjūvis	45900 mm²

Nerūdijantis plienas, beicuotas	taip
Opprettholdelse av funksjon	ne
Paviršius	šviesus, apdirbtas
Profilio forma	U forma
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne
Vielos skersmuo	4,8 mm

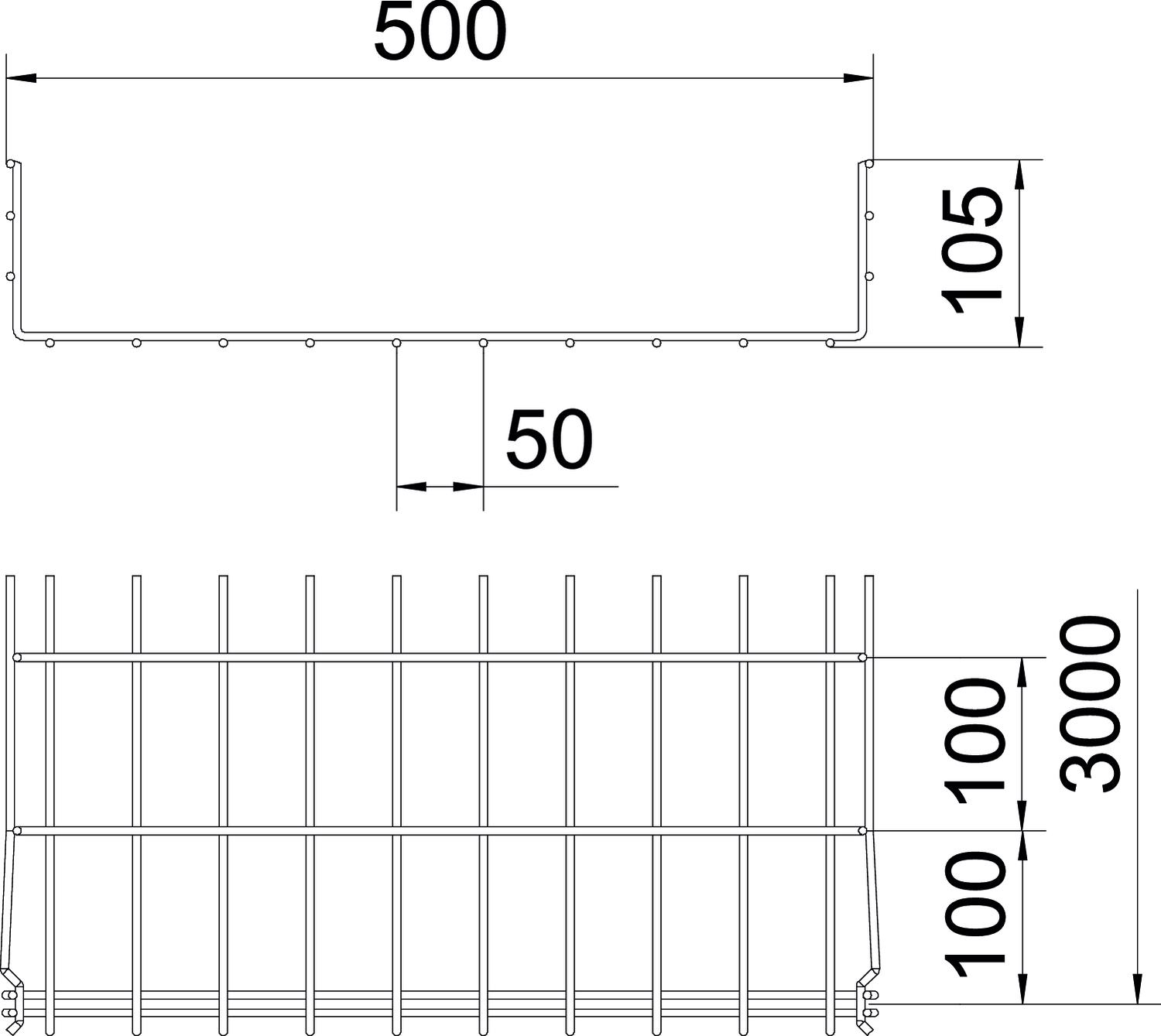

Matmenys

Aukštis	105 mm
Aukštis	4,13 in
Ilgis	3000 mm
Matmuo B	500 mm

Matmuo H	108 mm
Plotis	19,69 in
Plotis	500 mm

Apkrovos

Atstumas tarp atramų 1,0 m	1,25 kN/m
Atstumas tarp atramų 1,5 m	0,85 kN/m
Atstumas tarp atramų 2,0 m	0,6 kN/m

Atstumas tarp atramų 2,5 m	0,42 kN/m
Atstumas tarp atramų 3,0 m	0,3 kN/m

Techniniai duomenys

GRM 105 tipo lovelio iš vielos tinklo apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Vielos skersmuo	Naudingasis skerspjūvis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
GRM 105 100 A4	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	ne	6002475	m	3 m
GRM 105 150 A4	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	ne	6002476	m	3 m
GRM 105 200 A4	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	ne	6002477	m	3 m
GRM 105 300 A4	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	ne	6002479	m	3 m
GRM 105 400 A4	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	ne	6002481	m	3 m
GRM 105 500 A4	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	ne	6002483	m	3 m
GRM 105 600 A4	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	ne	6002485	m	3 m
