Vielinis lovelis „GR-Magic®“ 105 FT 3000 | 300 | 105 | 4,8 | 268 | ne

Vielinis lovelis „GR-Magic®“ 105 FT

Art. Nr. 6002437 | EAN 4012196021598

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Aukštis	105 mm

Vielos skersmuo

Naudingasis skerspjūvis

Opprettholdelse av funksjon	ne

Prekės aprašymas

Prekės aprašymas

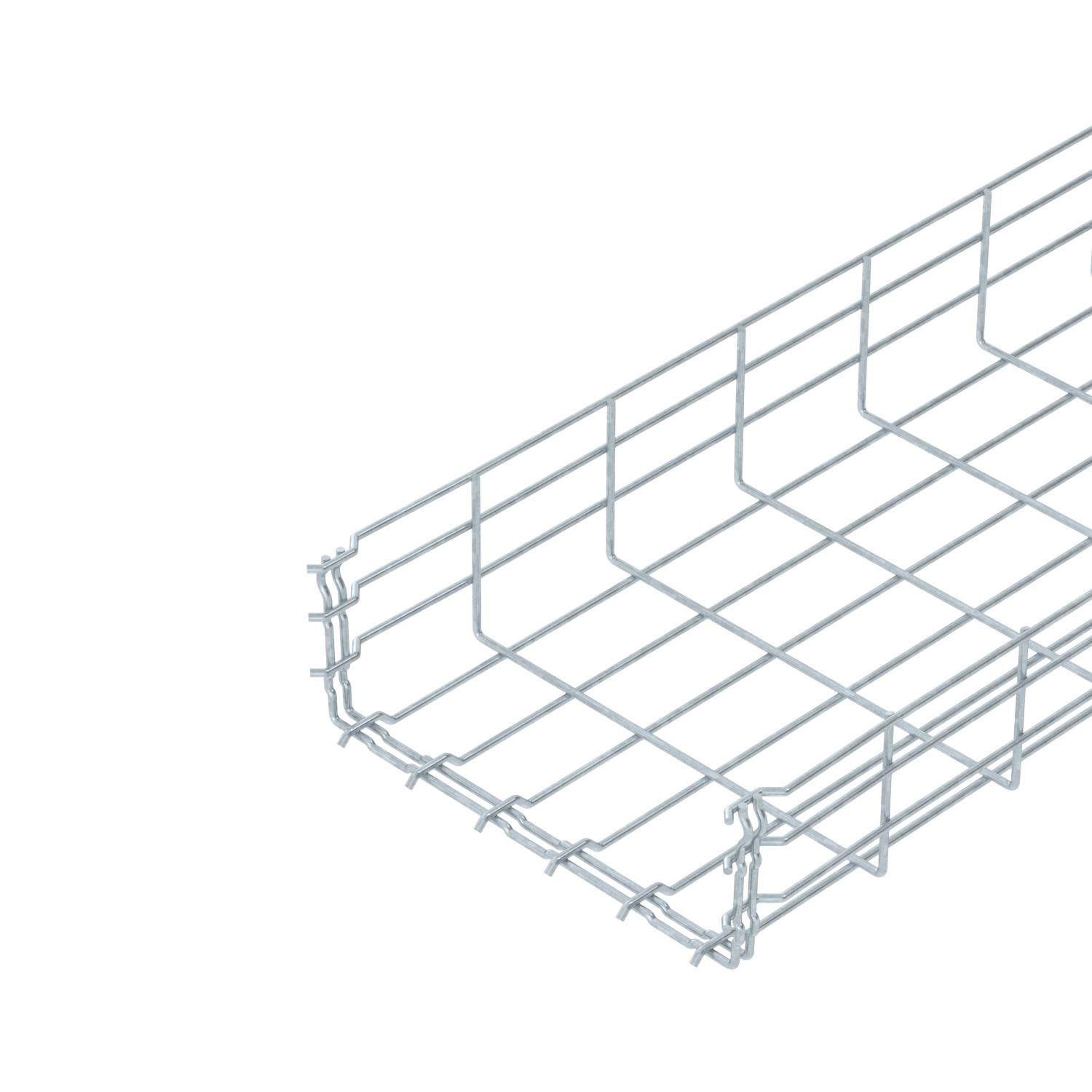

Lovelis iš vielos tinklo su suformuotu sujungikliu, šonų aukštis 105 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Bevaržčiai sujungimo elementai	taip
Dydis	105x300x3000
Integruota pertvara	be
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Medžiaga	Plienas
Naudingasis skerspjūvis	268 cm²
Naudingasis skerspjūvis	26800 mm²

Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	karštai cinkuotas
Profilio forma	U forma
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne
Vielos skersmuo	4,8 mm

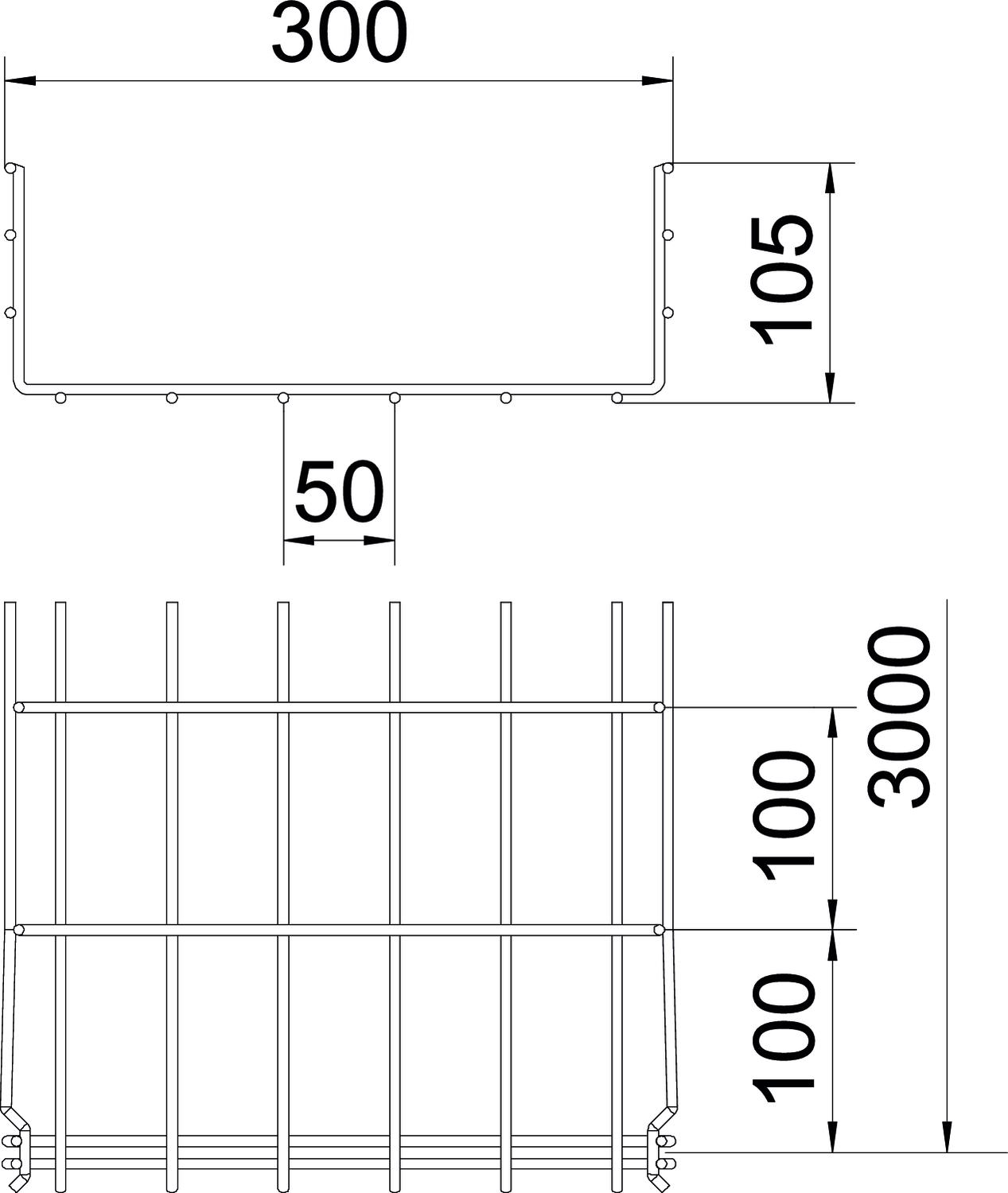

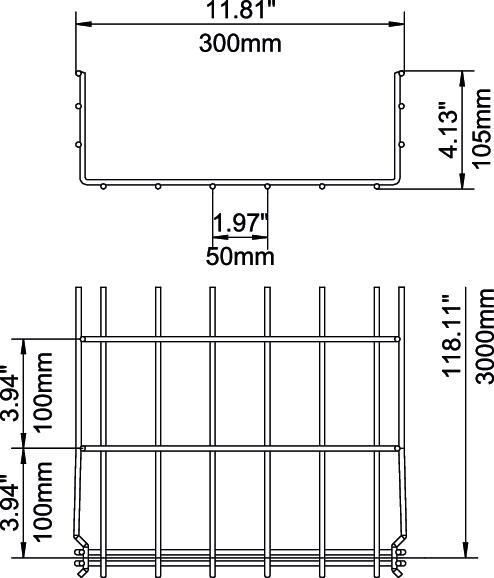

Matmenys

Aukštis	4,13 in
Aukštis	105 mm
Ilgis	3000 mm
Matmuo B	300 mm

Matmuo H	108 mm
Plotis	300 mm
Plotis	11,81 in

Apkrovos

Atstumas tarp atramų 1,0 m	1,6 kN/m
Atstumas tarp atramų 1,5 m	0,8 kN/m
Atstumas tarp atramų 2,0 m	0,5 kN/m

Atstumas tarp atramų 2,5 m	0,33 kN/m
Atstumas tarp atramų 3,0 m	0,3 kN/m

Techniniai duomenys

GRM 105 tipo lovelio iš vielos tinklo apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Vielos skersmuo	Naudingasis skerspjūvis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
GRM 105 100 FT	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	ne	6002431	m	3 m
GRM 105 150 FT	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	ne	6002433	m	3 m
GRM 105 200 FT	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	ne	6002435	m	3 m
GRM 105 300 FT	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	ne	6002437	m	3 m
GRM 105 400 FT	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	ne	6002439	m	3 m
GRM 105 450 FT	3000 mm	450 mm	105 mm	4,8 mm	411 cm²	ne	6002441	m	3 m
GRM 105 500 FT	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	ne	6002443	m	3 m
GRM 105 600 FT	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	ne	6002445	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Vielinio lovelio dangtis, fiksuojamas FT	DGRR 300 FT	6001828	m	3 m
Kampinė jungtis FT	GEV 36 FT	6016723	Vienetas	20 Vienetas

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Gnybtas pertvarai tvirtinti	KS GR A2	6062282	Vienetas	30 Vienetas
Pertvara 85 DD	TSG 85 DD	6062331	m	3 m
Kabelio plokštė FT	KAB GR FT	6220142	Vienetas	10 Vienetas
