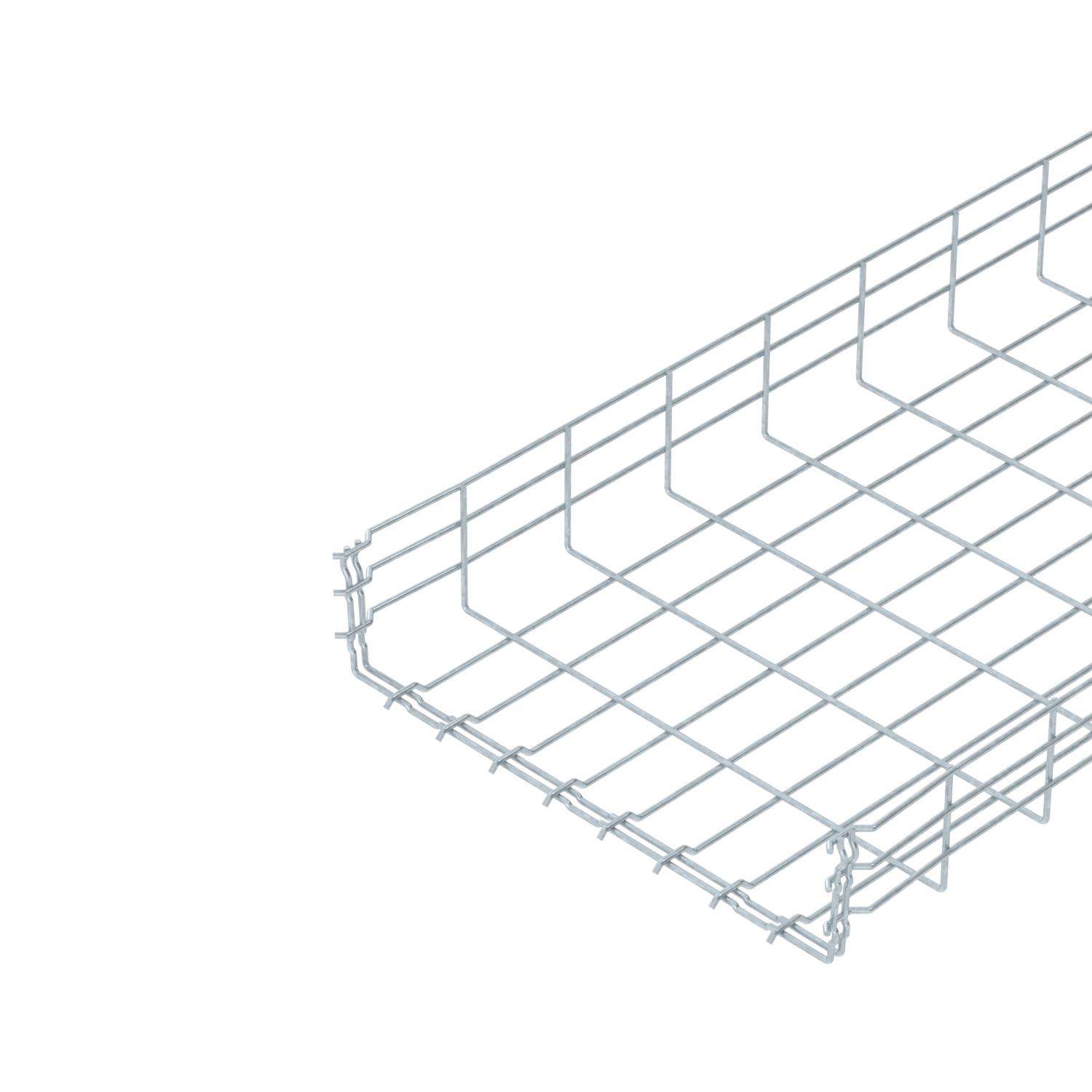

Vielinis lovelis „GR-Magic®“ 105 FT

Art. Nr. 6002441 | EAN 4012196021833

3000 mm
105 mm
ne
Prekės aprašymas

Prekės aprašymas

Lovelis iš vielos tinklo su suformuotu sujungikliu, šonų aukštis 105 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.
  • Elektrotechnikos, elektronikos ir informacinės technikos sąjunga, Vokietija
  • Underwriters Laboratories Inc., JAV
  • Underwriters Laboratories Inc., JAV
  • RINA 1861, Ship Classification, Certification and Services
  • EB atitikties deklaracija pagal EB direktyvas
Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537 II tipas
Atstumas tarp atramų 1,0 m 1,6 kN/m
Atstumas tarp atramų 1,5 m 0,8 kN/m
Atstumas tarp atramų 2,0 m 0,5 kN/m
Atstumas tarp atramų 2,5 m 0,33 kN/m
Atstumas tarp atramų 3,0 m 0,3 kN/m
Aukštis 105 mm
Aukštis 4,13 in
Bevaržčiai sujungimo elementai taip

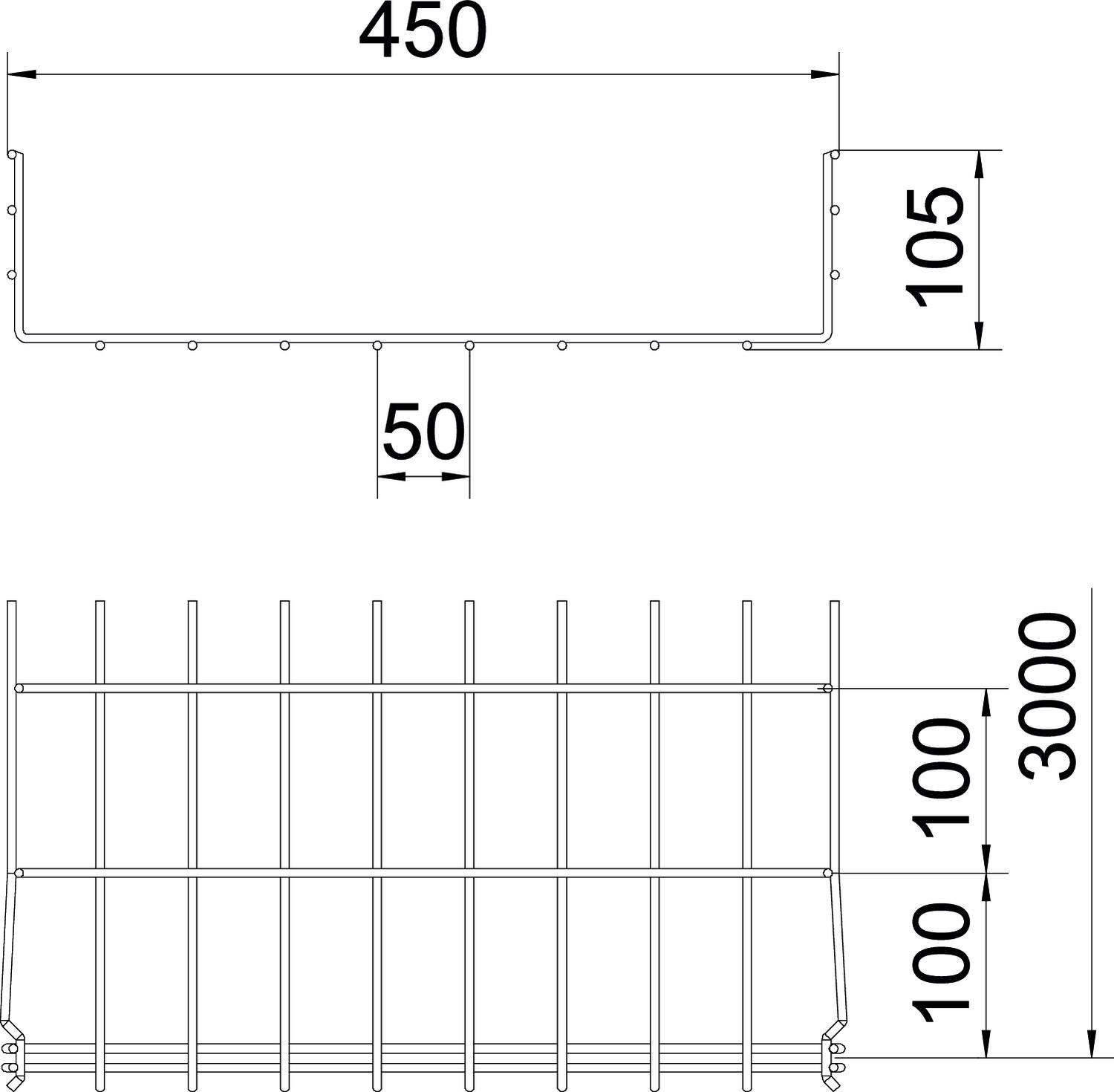

Dydis 105x450x3000
Ilgis 3000 mm
Integruota pertvara be
Kabelių sistemos sujungiklio rūšis Fiksatorius
Matmuo B 450 mm
Matmuo H 108 mm
Medžiaga Plienas
Naudingasis skerspjūvis 411 cm²
Naudingasis skerspjūvis 41100 mm²
Nerūdijantis plienas, beicuotas ne
Opprettholdelse av funksjon ne
Paviršius karštai cinkuotas
Plotis 450 mm
Plotis 17,72 in
Profilio forma U forma
Sujungimo elemento konstrukcija integruotas sujungimo elementas
Sutvirtinta konstrukcija ne
Vielos skersmuo 4,8 mm

Techniniai duomenys

GRM 105 tipo lovelio iš vielos tinklo apkrovos diagrama

GRM 105 tipo lovelio iš vielos tinklo apkrovos diagrama
  • Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
  • Atstumas tarp atramų m Atstumas tarp atramų m
  • Išlinkimas mm, esant ledžiamai apkrovai kN/m Išlinkimas mm, esant ledžiamai apkrovai kN/m
  • Apkrovos schema bandymų metu Apkrovos schema bandymų metu
  • Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
  • Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
Visi tipai

Visi tipai

Tipas Ilgis Plotis Aukštis Vielos skersmuo Naudingasis skerspjūvis Opprettholdelse av funksjon Art. Nr. Kiekis mažiausias parduodamas kiekis
GRM 105 100 FT 3000 mm 100 mm 105 mm 3,9 mm 82 cm² ne 6002431
3 m
GRM 105 150 FT 3000 mm 150 mm 105 mm 3,9 mm 130 cm² ne 6002433
3 m
GRM 105 200 FT 3000 mm 200 mm 105 mm 4,8 mm 175 cm² ne 6002435
3 m
GRM 105 300 FT 3000 mm 300 mm 105 mm 4,8 mm 268 cm² ne 6002437
3 m
GRM 105 400 FT 3000 mm 400 mm 105 mm 4,8 mm 363 cm² ne 6002439
3 m
GRM 105 450 FT 3000 mm 450 mm 105 mm 4,8 mm 411 cm² ne 6002441
3 m
GRM 105 500 FT 3000 mm 500 mm 105 mm 4,8 mm 459 cm² ne 6002443
3 m
GRM 105 600 FT 3000 mm 600 mm 105 mm 4,8 mm 554 cm² ne 6002445
3 m
Priedai

Sistemos priedai

Gaminiai Tipas Art. Nr. Kiekis mažiausias parduodamas kiekis
Kampinė jungtis FT Kampinė jungtis FT GEV 36 FT 6016723
20 Vienetas
