- Prekės aprašymas
-
Prekės aprašymas

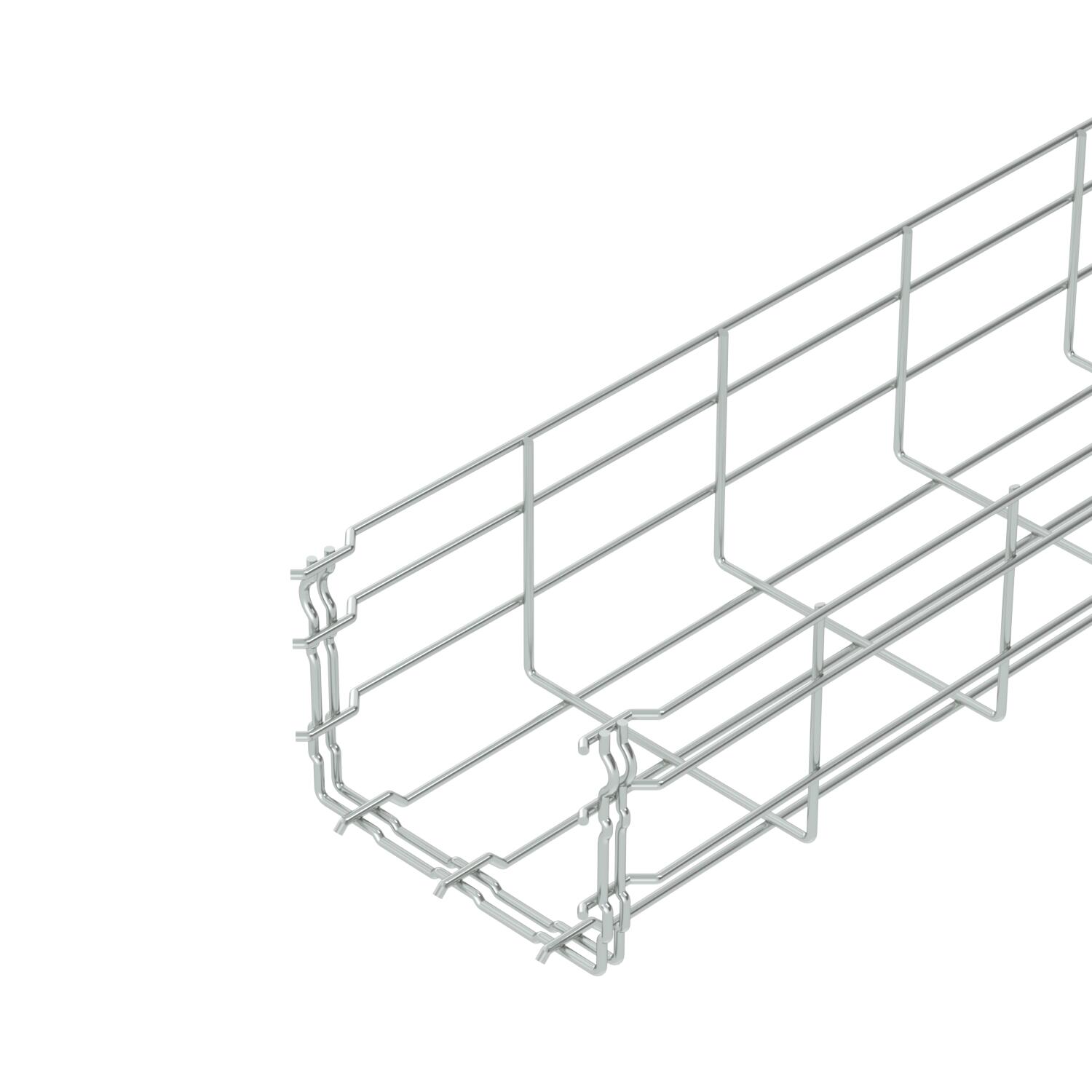

Vielinis lovelis su suformuotu sujungikliu, šonų aukštis 105 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.
- Techniniai duomenys
-
Techniniai duomenys
Apkrovos bandomasis tipas pagal IEC 61537 II tipas Bevaržčiai sujungimo elementai taip Dydis 105x150x3000 Integruota pertvara be Kabelių sistemos sujungiklio rūšis Fiksatorius Medžiaga Plienas Naudingasis skerspjūvis 130 cm² Naudingasis skerspjūvis 13000 mm² Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius galvaniškai cinkuotas Profilio forma U forma Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne Vielos skersmuo 3,9 mm Matmenys

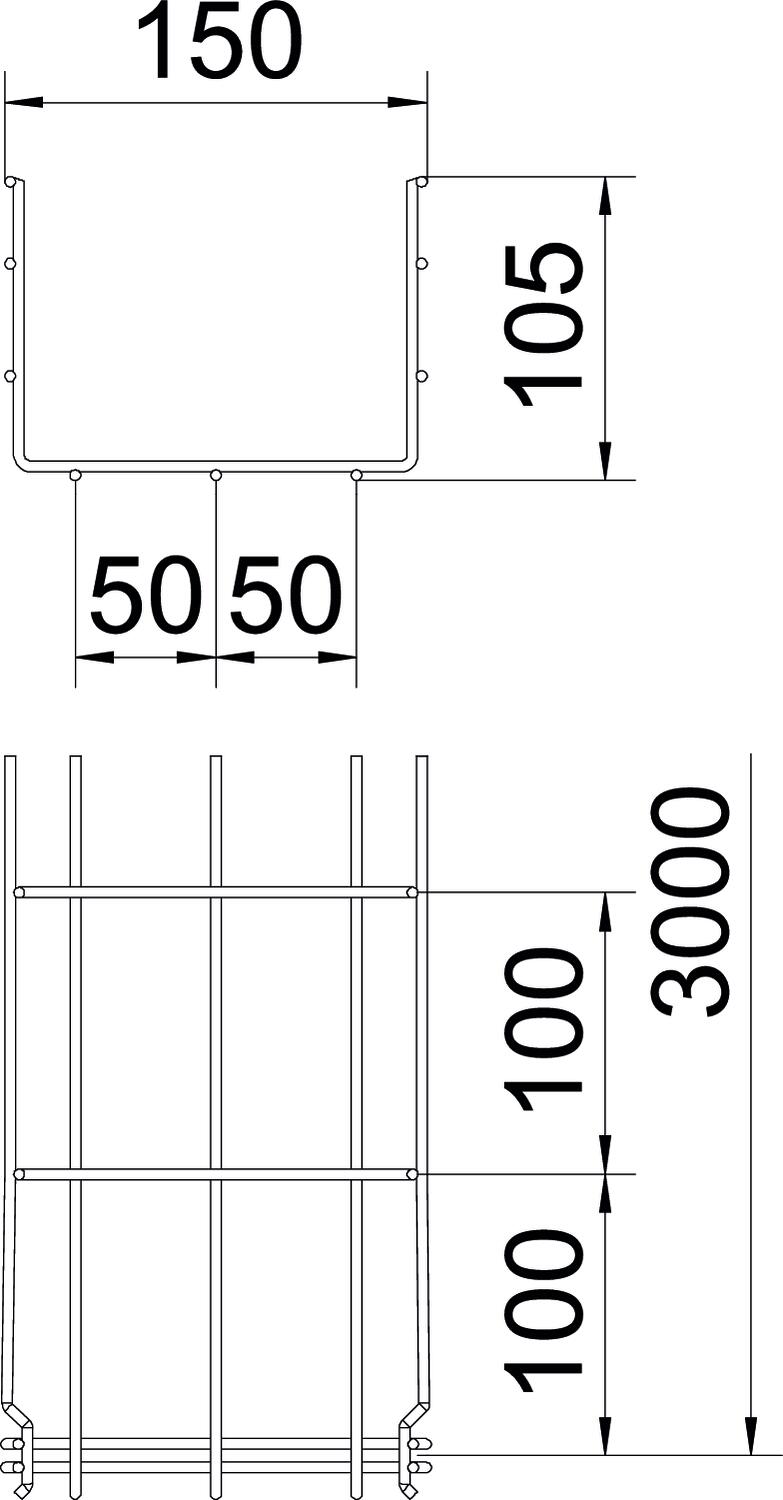

Aukštis 4,13 in Aukštis 105 mm Ilgis 3000 mm Matmuo B 150 mm Matmuo H 108 mm Plotis 150 mm Plotis 5,91 in Apkrovos
Atstumas tarp atramų 1,0 m 0,8 kN/m Atstumas tarp atramų 1,5 m 0,55 kN/m Atstumas tarp atramų 2,0 m 0,37 kN/m Atstumas tarp atramų 2,5 m 0,27 kN/m Atstumas tarp atramų 3,0 m 0,25 kN/m - Visi tipai
-
Visi tipai
- Atsisiuntimai
-
Duomenų lapas GRM 105 150 G / 6002404 , 0.33MB , pdfSkrajutė Fiksuojamas dangtis , 2.00MB , pdfSkrajutė G-Gitterrinne Magic® , 0.68MB , pdfKatalogas Kabeltragsysteme , 45.23MB , pdfAtitikties deklaracija GRM 105 150 G / 6002404 , 0.15MB , pdfUK Atitikties Deklaracija GRM 105 150 G / 6002404 , 0.14MB , pdfREACH Atitikties deklaracija GRM 105 150 G / 6002404 , 0.12MB , pdfRoHS Atitikties deklaracija GRM 105 150 G / 6002404 , 0.12MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas GRM , 0.50MB , pdfPrekės ženklo leidimas RINA prekės ženklo leidimas GRM , 0.61MB , pdfPrekės ženklo leidimas Vielinio lovelio „GR-Magic®“ ASTA sertifikatas , 0.37MB , pdfKabelių instaliavimo ataskaita Kabelių instaliavimo sistemos tvarumo ataskaita , 2.00MB , pdfKaip tinkamai parinkti GR-Magic® , 2.00MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdfMontavimo instrukcija Vielinių lovelių sistemų montavimo instrukcija , 9.52MB , pdf
