Vielinis lovelis „GR-Magic®“ 105 G 3000 | 500 | 105 | 4,8 | 459 | ne

Vielinis lovelis „GR-Magic®“ 105 G

Art. Nr. 6002415 | EAN 4012196020997

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Aukštis	105 mm

Vielos skersmuo

Naudingasis skerspjūvis

Opprettholdelse av funksjon	ne

Prekės aprašymas

Prekės aprašymas

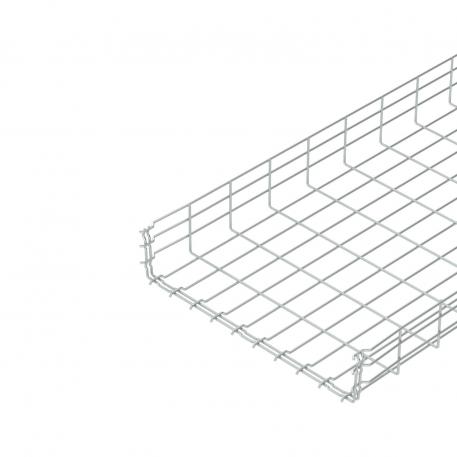

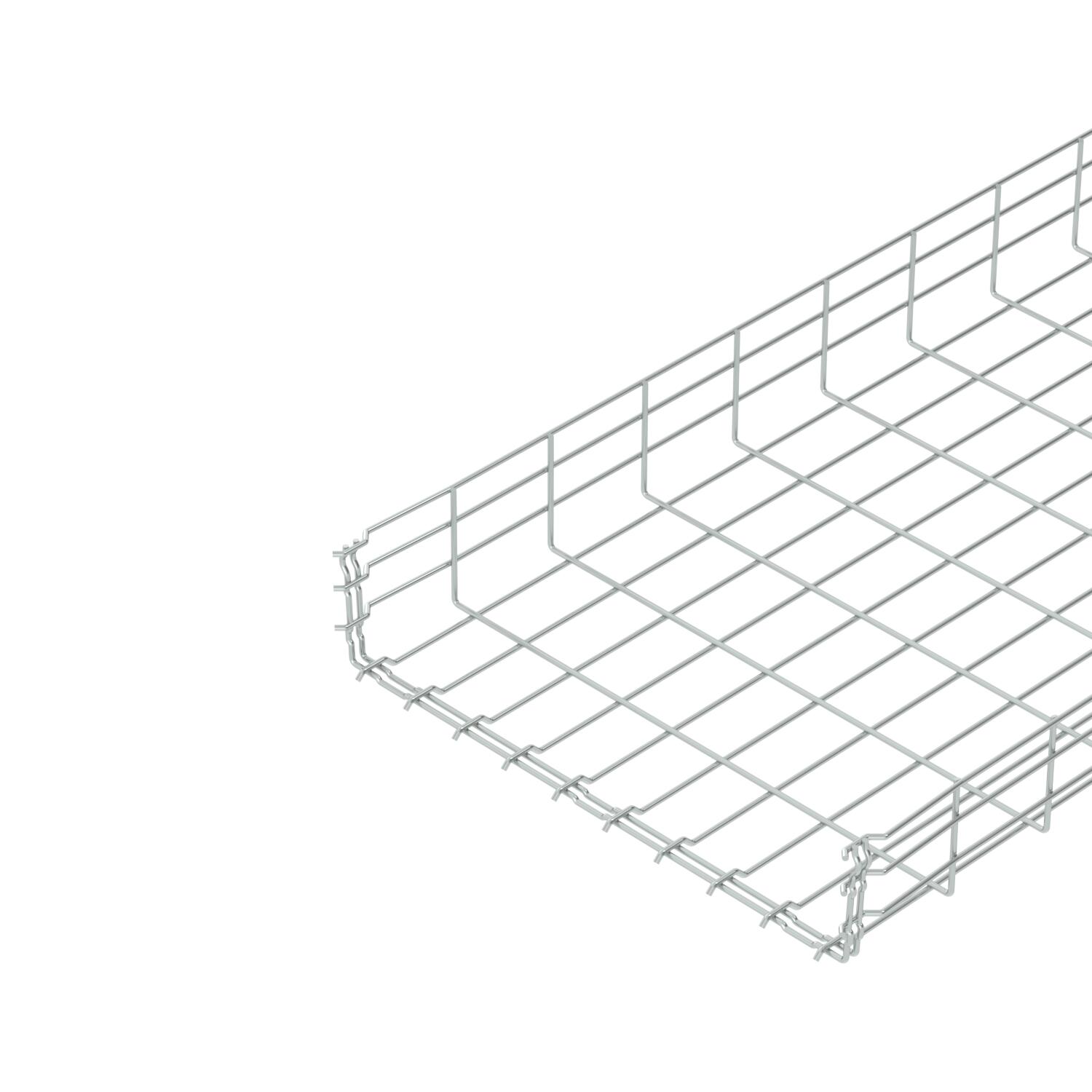

Vielinis lovelis su suformuotu sujungikliu, šonų aukštis 105 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Bevaržčiai sujungimo elementai	taip
Dydis	105x500x3000
Integruota pertvara	be
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Medžiaga	Plienas
Naudingasis skerspjūvis	459 cm²
Naudingasis skerspjūvis	45900 mm²

Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	galvaniškai cinkuotas
Profilio forma	U forma
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne
Vielos skersmuo	4,8 mm

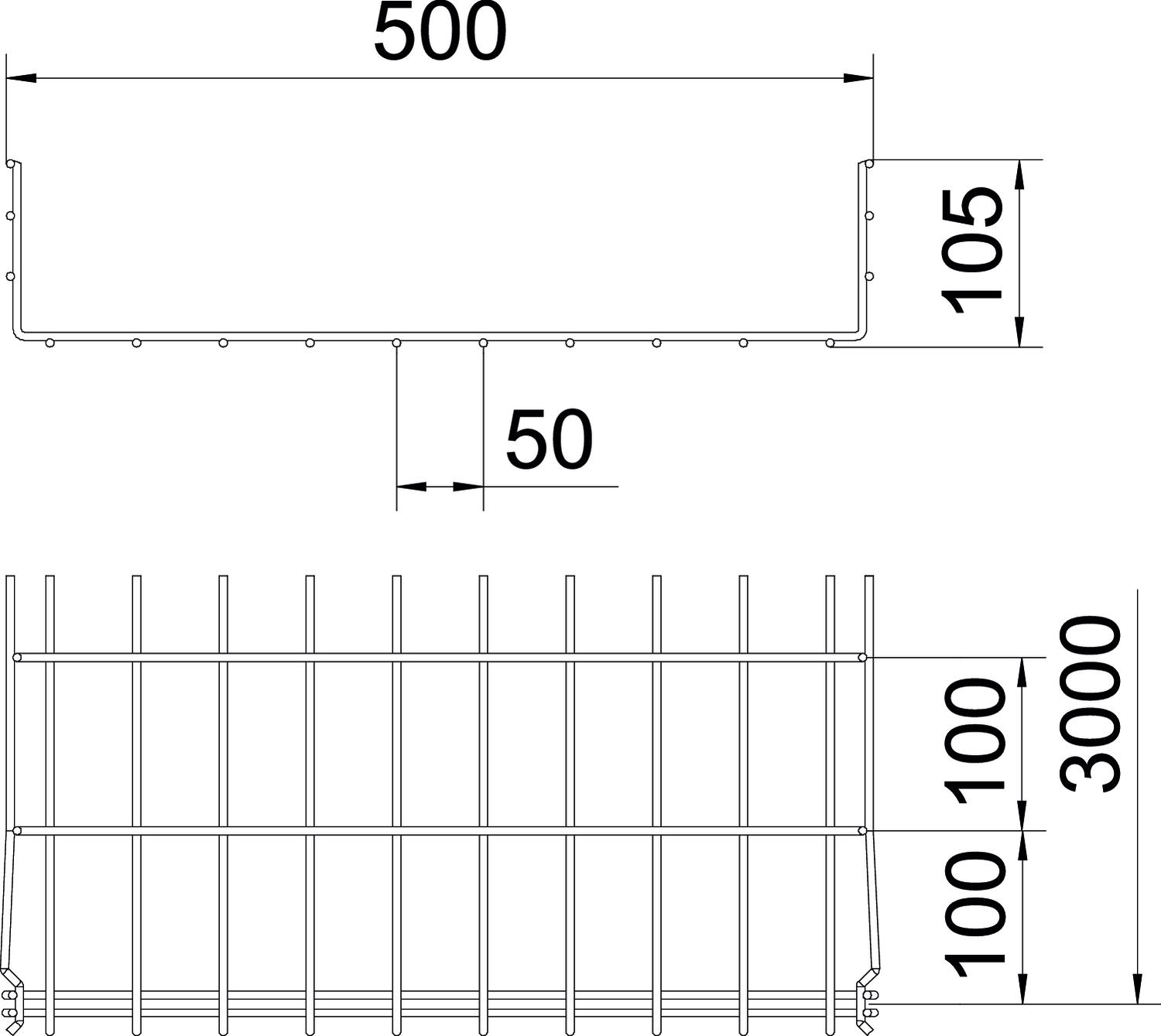

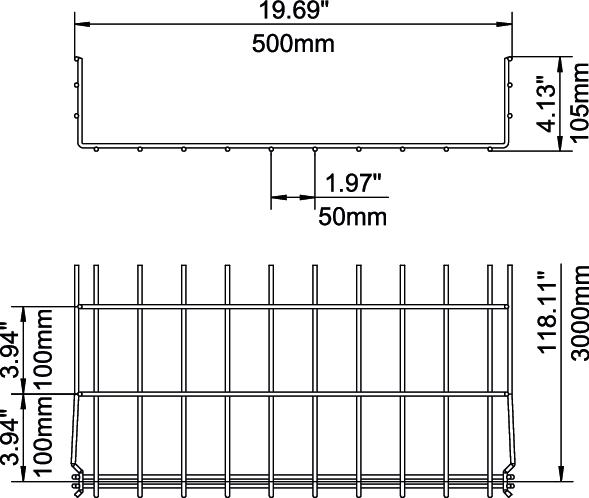

Matmenys

Aukštis	4,13 in
Aukštis	105 mm
Ilgis	3000 mm
Matmuo B	500 mm

Matmuo H	108 mm
Plotis	500 mm
Plotis	19,69 in

Apkrovos

Atstumas tarp atramų 1,0 m	1,6 kN/m
Atstumas tarp atramų 1,5 m	0,8 kN/m
Atstumas tarp atramų 2,0 m	0,5 kN/m

Atstumas tarp atramų 2,5 m	0,33 kN/m
Atstumas tarp atramų 3,0 m	0,3 kN/m

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Vielos skersmuo	Naudingasis skerspjūvis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
GRM 105 100 G	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	ne	6002402	m	3 m
GRM 105 150 G	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	ne	6002404	m	3 m
GRM 105 200 G	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	ne	6002406	m	3 m
GRM 105 300 G	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	ne	6002408	m	3 m
GRM 105 400 G	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	ne	6002410	m	3 m
GRM 105 450 G	3000 mm	450 mm	105 mm	4,8 mm	411 cm²	ne	6002413	m	3 m
GRM 105 500 G	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	ne	6002415	m	3 m
GRM 105 600 G	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	ne	6002417	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Vielinio lovelio dangtis, fiksuojamas FS	DGRR 500 FS	6001852	m	3 m
Kampinė jungtis G	GEV 36 G	6016715	Vienetas	20 Vienetas

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Pertvara 85 FS	TSG 85 FS	6062114	m	3 m
Gnybtas pertvarai tvirtinti	KS GR A2	6062282	Vienetas	30 Vienetas
Kabelio išvedimo plokštė FS	KAB GR FS	6220139	Vienetas	10 Vienetas
