- Prekės aprašymas
-

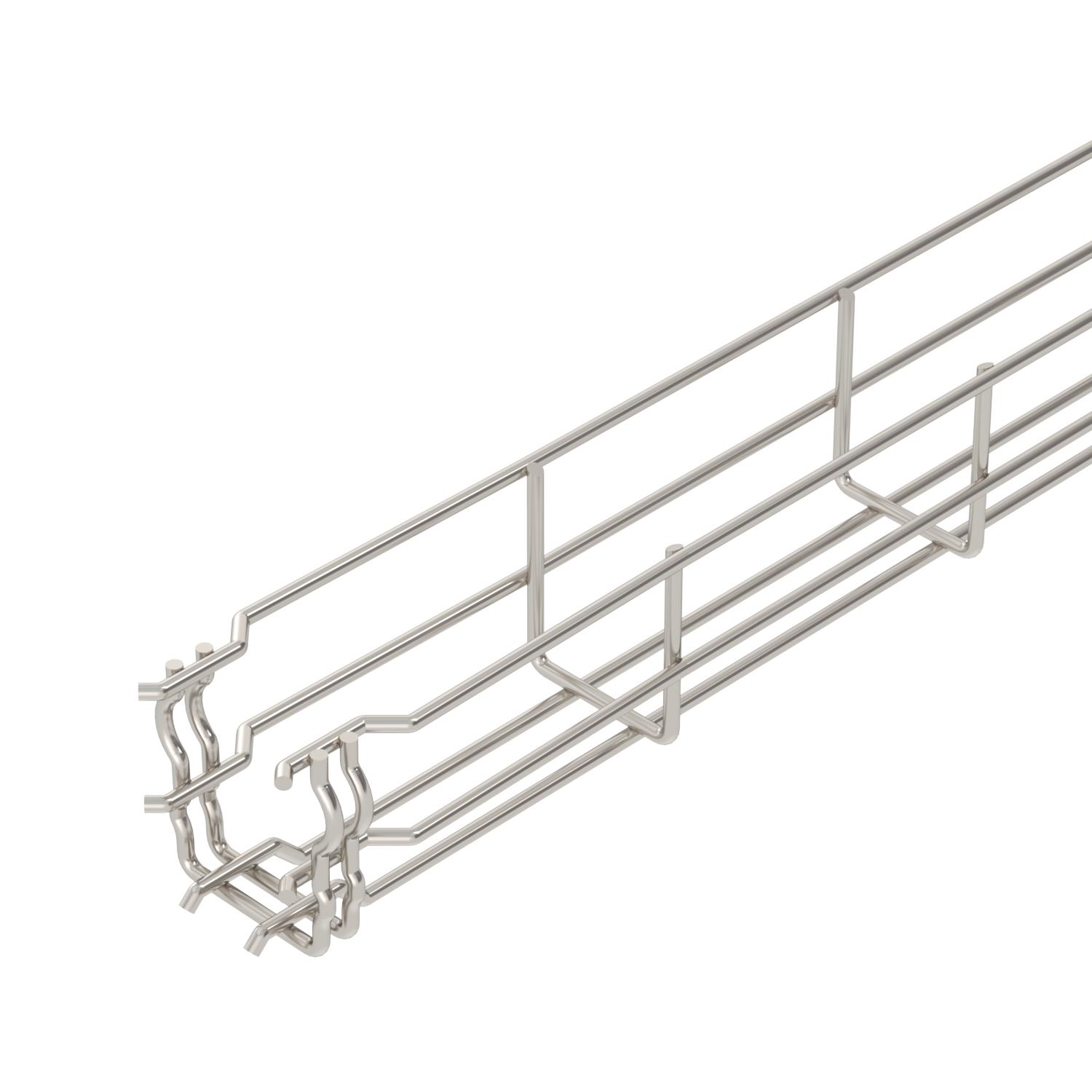

Prekės aprašymasLovelis iš vielos tinklo su suformuotu sujungikliu, šonų aukštis 55 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.
- Techniniai duomenys
-
Techniniai duomenys

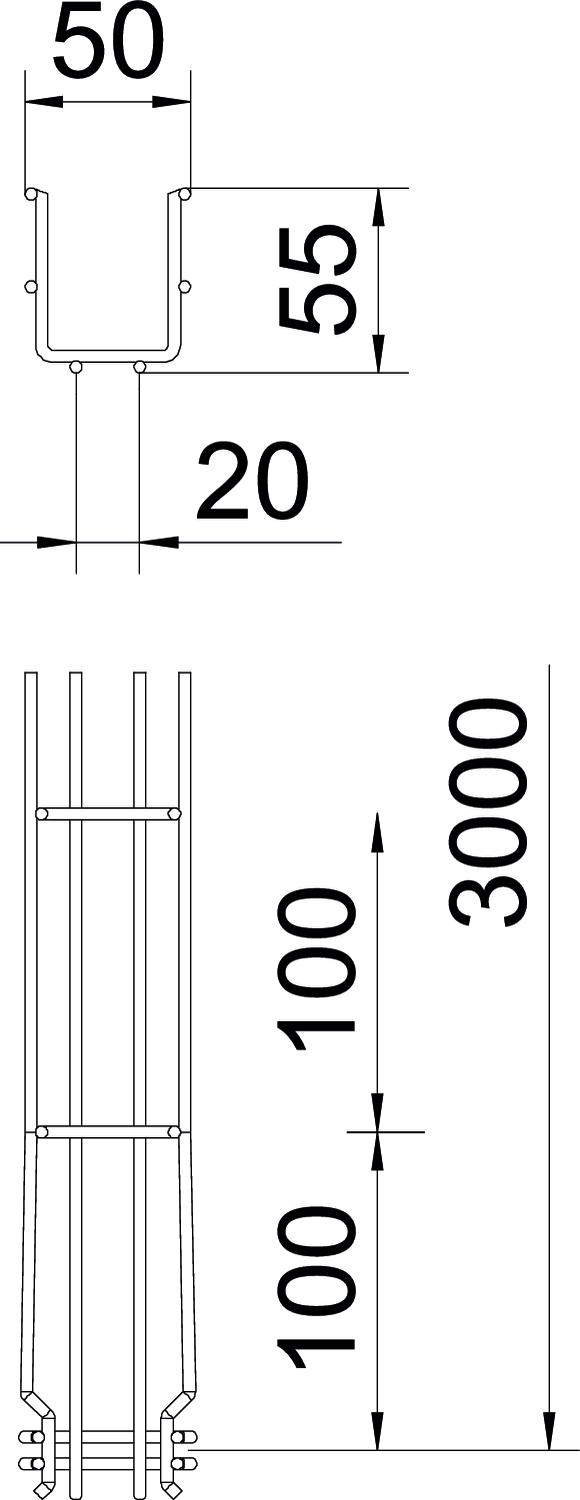

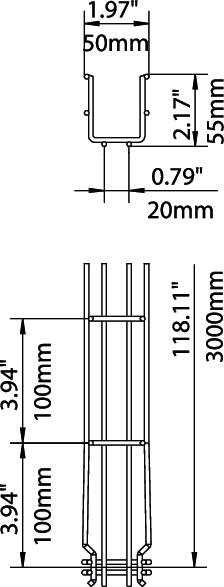

Apkrovos bandomasis tipas pagal IEC 61537 II tipas Atstumas tarp atramų 1,0 m 0,35 kN/m Atstumas tarp atramų 1,5 m 0,2 kN/m Atstumas tarp atramų 2,0 m 0,1 kN/m Atstumas tarp atramų 2,5 m 0,1 kN/m Aukštis 2,17 in Aukštis 55 mm Bevaržčiai sujungimo elementai taip CO₂ pėdsakas (GWP) nuo lopšio iki vartų 3,407 kg CO₂e / 1 Metras Dydis 55x50x3000 Ilgis 3000 mm Integruota pertvara be Kabelių sistemos sujungiklio rūšis Fiksatorius Matmuo B 52 mm Matmuo H 58 mm Medžiaga Plienas, nerūdijantis, 1.4301 Naudingasis skerspjūvis 1600 mm² Naudingasis skerspjūvis 16 cm² Nerūdijantis plienas, beicuotas taip Opprettholdelse av funksjon taip Paviršius šviesus, apdirbtas Plotis 1,97 in Plotis 50 mm Profilio forma U forma Spalva nerūdijančio plieno Sujungimo elemento konstrukcija integruotas sujungimo elementas Ugniai atsparus Kabelinės specifinės laikančiosios konstrukcijos funkcionalumo palaikymas Vielos skersmuo 3,9 mm Techniniai duomenys
GRM 55 VA tipo lovelio iš vielos tinklo apkrovos diagrama
- Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
- Atstumas tarp atramų m
- Išlinkimas mm, esant ledžiamai apkrovai kN/m
- Apkrovos schema bandymų metu
- Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
- Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
- Visi tipai
-
Visi tipai
- Atsisiuntimai
-
Duomenų lapas GRM 55 50 A2 / 6001070 , 0.44MB , pdfSkrajutė Fiksuojamas dangtis , 2.00MB , pdfSkrajutė G-Gitterrinne Magic® , 0.68MB , pdfKatalogas Kabeltragsysteme , 45.23MB , pdfES atitikties deklaracija GRM 55 50 A2 / 6001070 , 0.16MB , pdfREACH Atitikties deklaracija GRM 55 50 A2 / 6001070 , 0.12MB , pdfRoHS Atitikties deklaracija GRM 55 50 A2 / 6001070 , 0.12MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas GRM , 0.50MB , pdfPrekės ženklo leidimas RINA prekės ženklo leidimas GRM , 0.61MB , pdfAplinkosaugos ataskaita Umweltproduktdeklaration (EPD) , 1.48MB , pdfKaip tinkamai parinkti GR-Magic® , 2.00MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdfMontavimo instrukcija Vielinių lovelių sistemų montavimo instrukcija , 9.52MB , pdf
