Vielinis lovelis „GR-Magic®“ 55 A4 3000 | 400 | 55 | 4,8 | 175 | taip

Vielinis lovelis „GR-Magic®“ 55 A4

Art. Nr. 6001095 | EAN 4012195166085

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Aukštis	55 mm

Vielos skersmuo

Naudingasis skerspjūvis

Opprettholdelse av funksjon

Prekės aprašymas

Prekės aprašymas

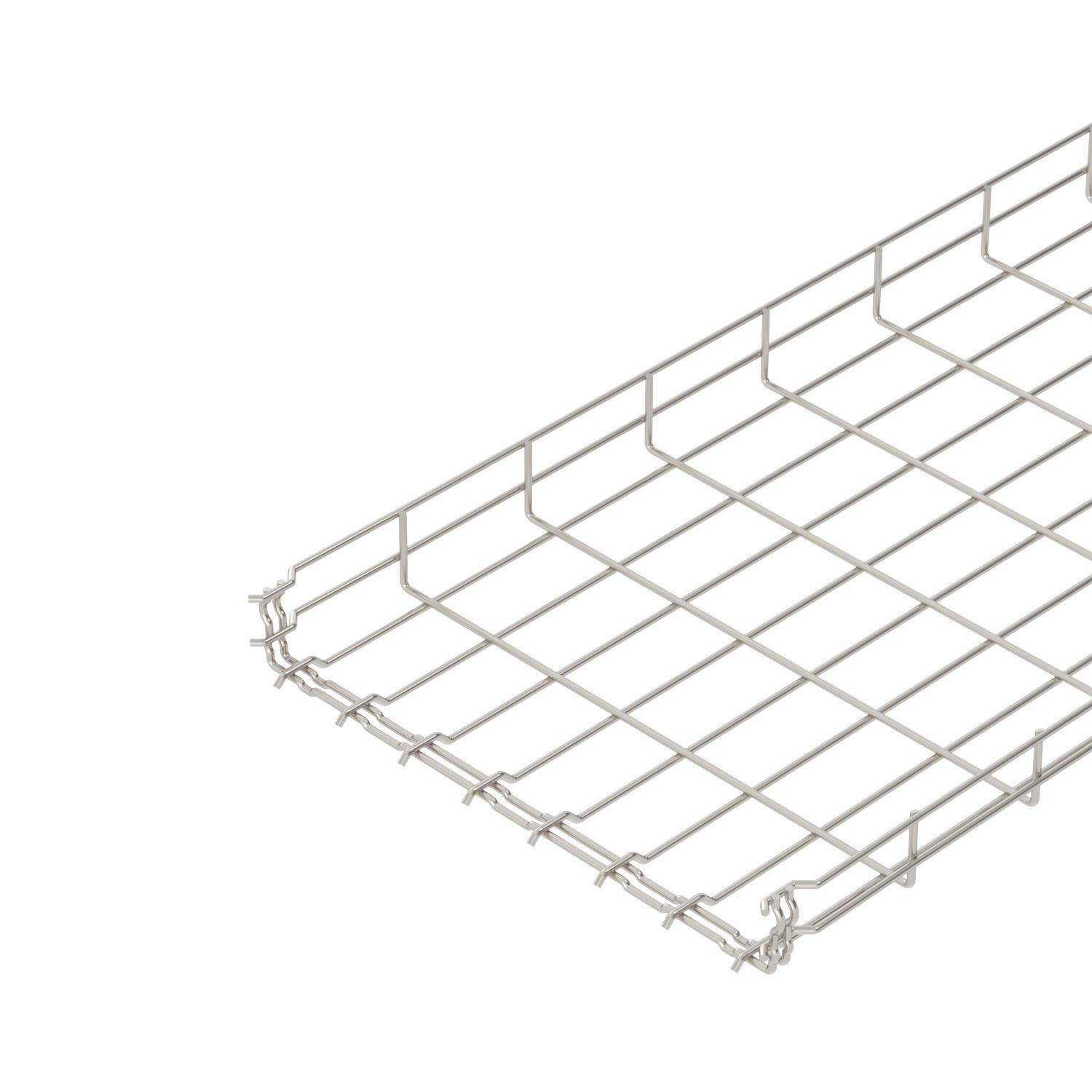

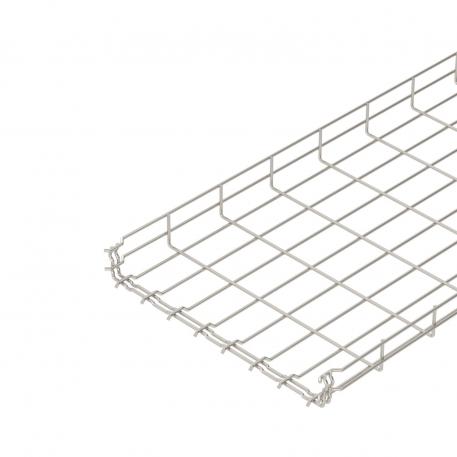

Lovelis iš vielos tinklo su suformuotu sujungikliu, šonų aukštis 55 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Bevaržčiai sujungimo elementai	taip
Dydis	55x400x3000
Integruota pertvara	be
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Medžiaga	Plienas, nerūdijantis, 1.4401
Naudingasis skerspjūvis	17500 mm²
Naudingasis skerspjūvis	175 cm²

Nerūdijantis plienas, beicuotas	taip
Opprettholdelse av funksjon	taip
Paviršius	šviesus, apdirbtas
Profilio forma	U forma
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne
Vielos skersmuo	4,8 mm

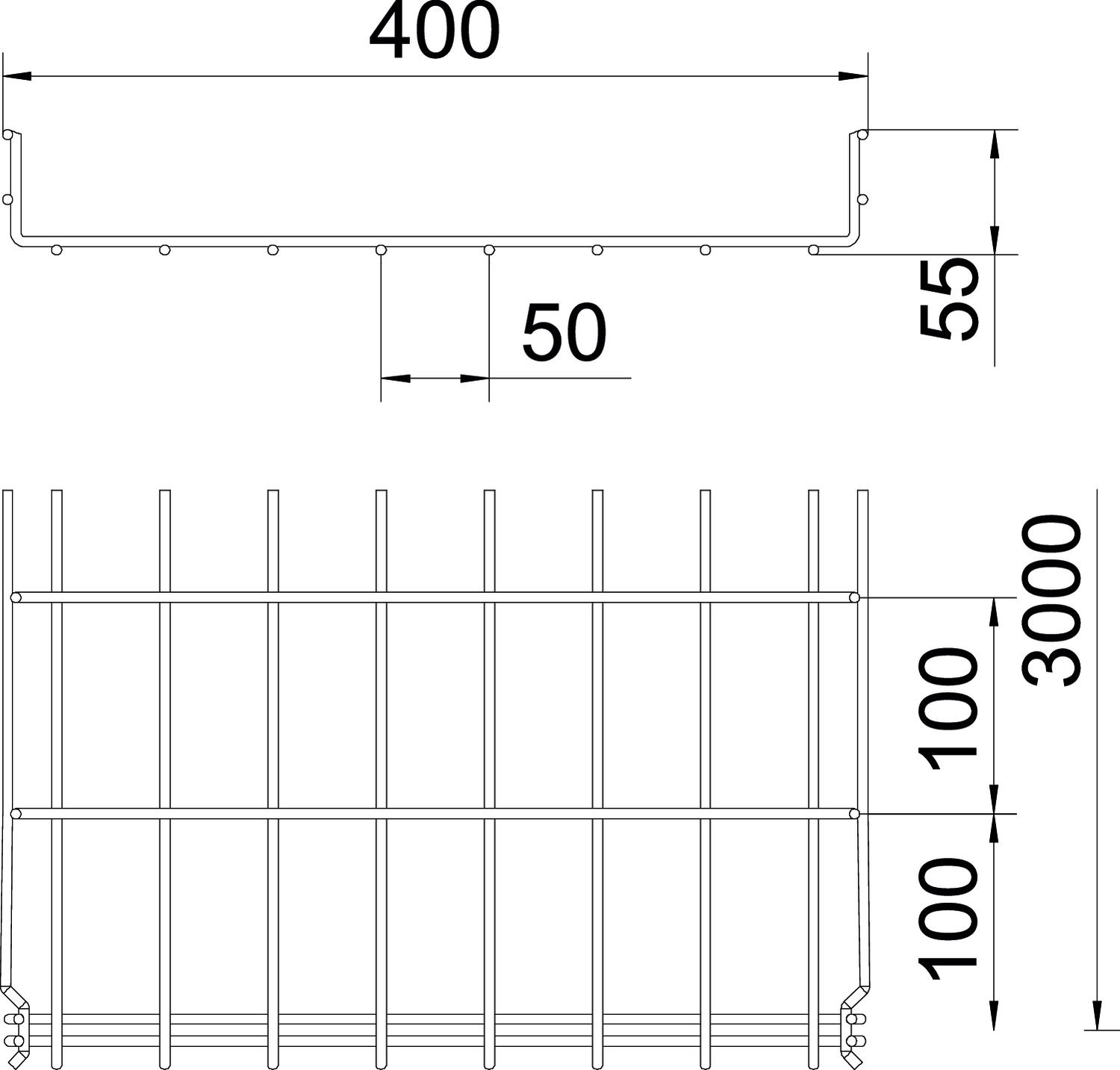

Matmenys

Aukštis	55 mm
Aukštis	2,17 in
Ilgis	3000 mm
Matmuo B	400 mm

Matmuo H	58 mm
Plotis	400 mm
Plotis	15,75 in

Apkrovos

Atstumas tarp atramų 1,0 m	0,9 kN/m
Atstumas tarp atramų 1,5 m	0,6 kN/m

Atstumas tarp atramų 2,0 m	0,3 kN/m
Atstumas tarp atramų 2,5 m	0,25 kN/m

Techniniai duomenys

GRM 55 VA tipo lovelio iš vielos tinklo apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Vielos skersmuo	Naudingasis skerspjūvis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
GRM 55 50 A4	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	taip	6001087	m	3 m
GRM 55 100 A4	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	taip	6001088	m	3 m
GRM 55 150 A4	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	taip	6001090	m	3 m
GRM 55 200 A4	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	taip	6001091	m	3 m
GRM 55 300 A4	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	taip	6001093	m	3 m
GRM 55 400 A4	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	taip	6001095	m	3 m
GRM 55 500 A4	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ne	6001097	m	3 m
GRM 55 600 A4	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ne	6001099	m	3 m
