- Prekės aprašymas
-

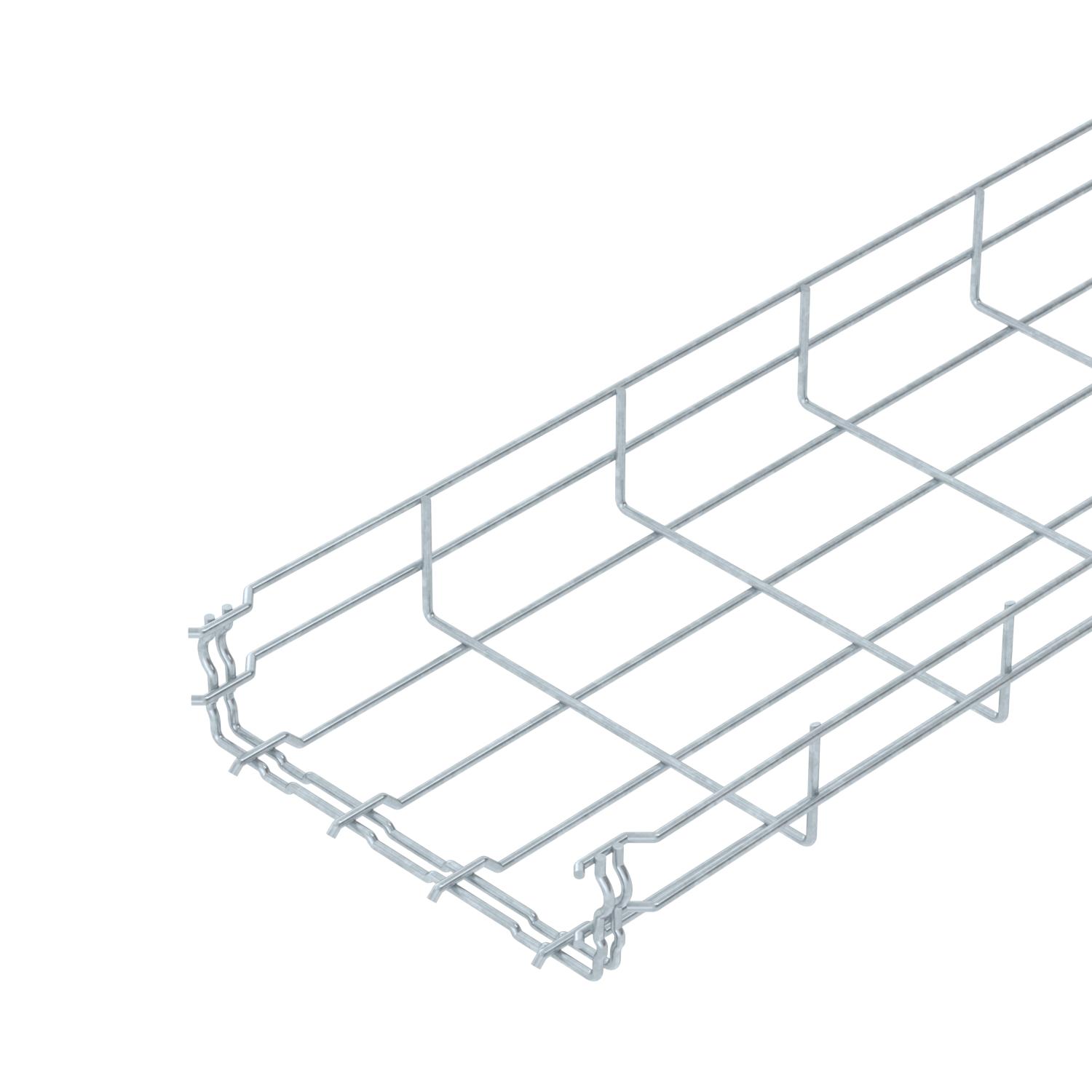

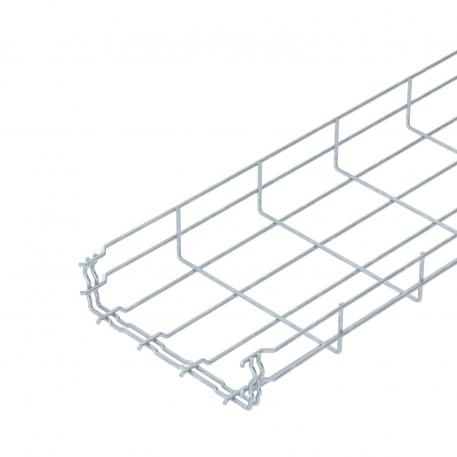

Prekės aprašymasLovelis iš vielos tinklo su suformuotu sujungikliu, šonų aukštis 55 mm.

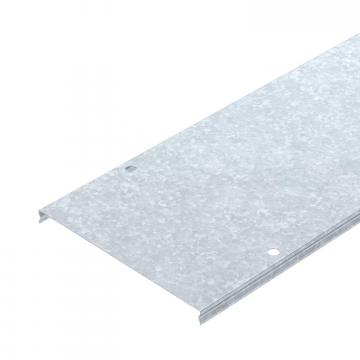

Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.
Tikslūs duomenys apie UL klasifikavimą pateikiami atitinkamame leidime.
- Techniniai duomenys
-
Techniniai duomenys

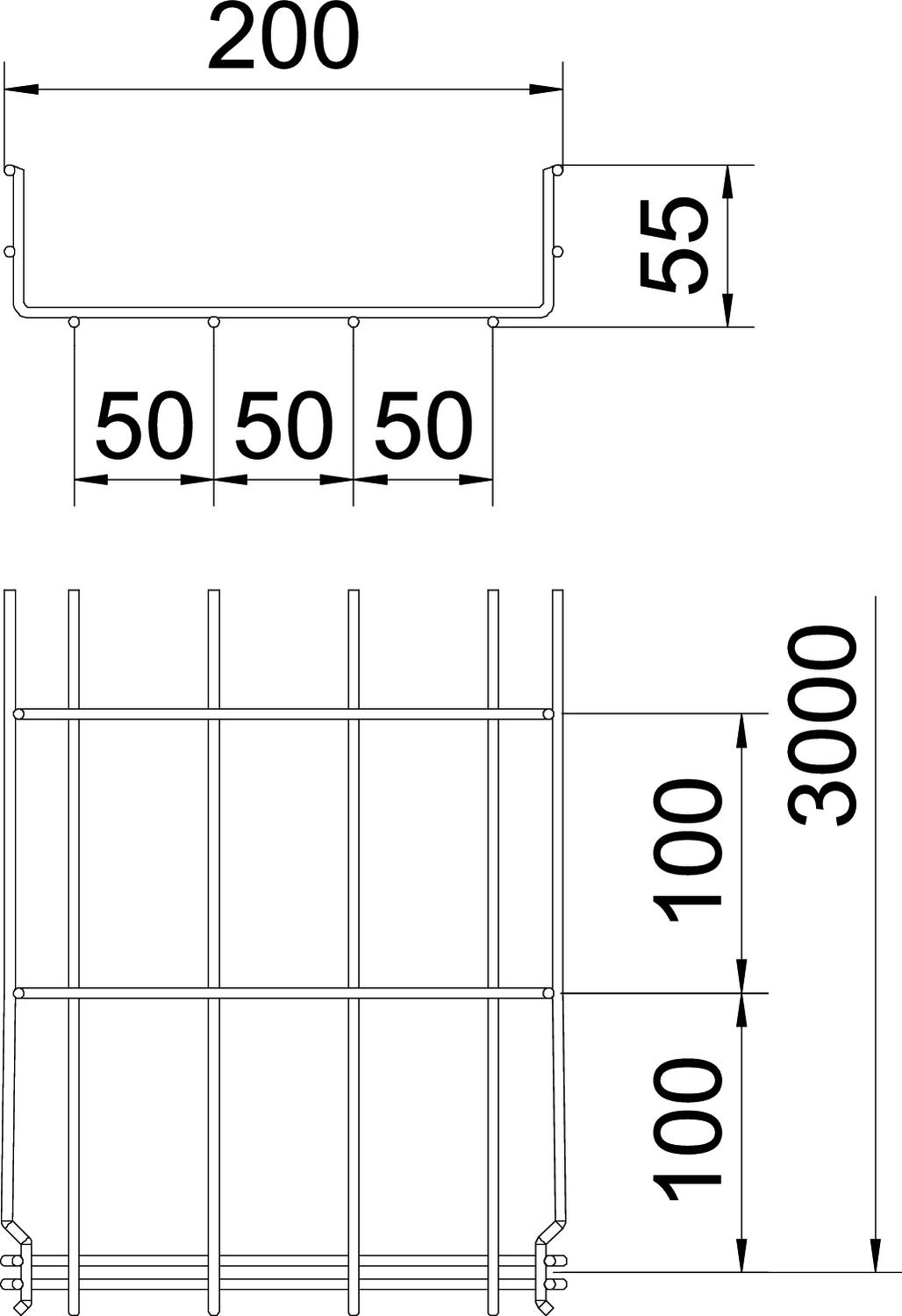

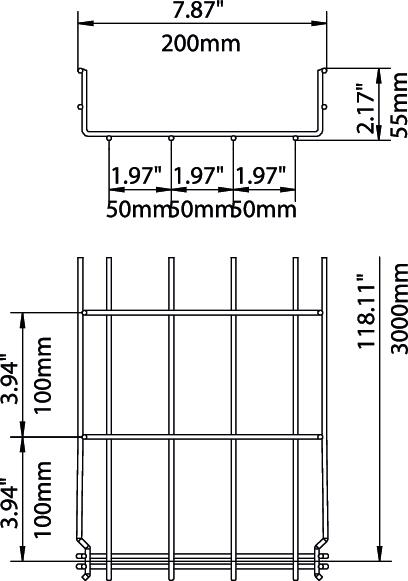

Apkrovos bandomasis tipas pagal IEC 61537 II tipas Atstumas tarp atramų 1,0 m 0,35 kN/m Atstumas tarp atramų 1,5 m 0,2 kN/m Atstumas tarp atramų 2,0 m 0,1 kN/m Atstumas tarp atramų 2,5 m 0,1 kN/m Aukštis 2,17 in Aukštis 55 mm Bevaržčiai sujungimo elementai taip CO₂ pėdsakas (GWP) nuo lopšio iki vartų 0,332 kg CO₂e / 1 Metras Dydis 55x200x3000 Ilgis 3000 mm Integruota pertvara be Kabelių sistemos sujungiklio rūšis Fiksatorius Matmuo B 200 mm Matmuo H 58 mm Medžiaga Plienas Naudingasis skerspjūvis 87 cm² Naudingasis skerspjūvis 8700 mm² Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon taip Paviršius karštai cinkuotas Plotis 200 mm Plotis 7,87 in Profilio forma U forma Spalva cinko Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne Ugniai atsparus Kabelinės specifinės laikančiosios konstrukcijos funkcionalumo palaikymas Vielos skersmuo 3,9 mm Techniniai duomenys
GRM 55 tipo vielinio lovelio „GR-Magic“ apkrovos diagrama
- Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
- Atstumas tarp atramų m
- Išlinkimas mm, esant ledžiamai apkrovai kN/m
- Apkrovos schema bandymų metu
- Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
- Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
- Visi tipai
-
Visi tipai
