Vielinis lovelis „GR-Magic®“ 55 G 3000 | 500 | 55 | 4,8 | 220 | ne

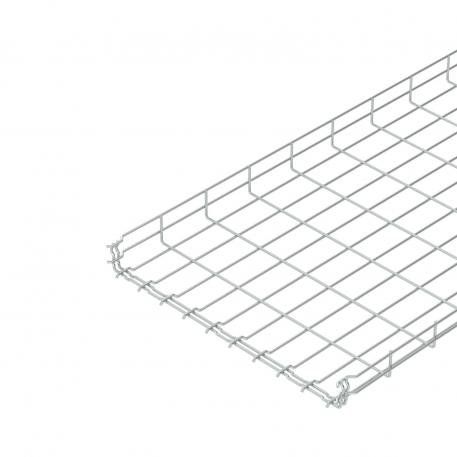

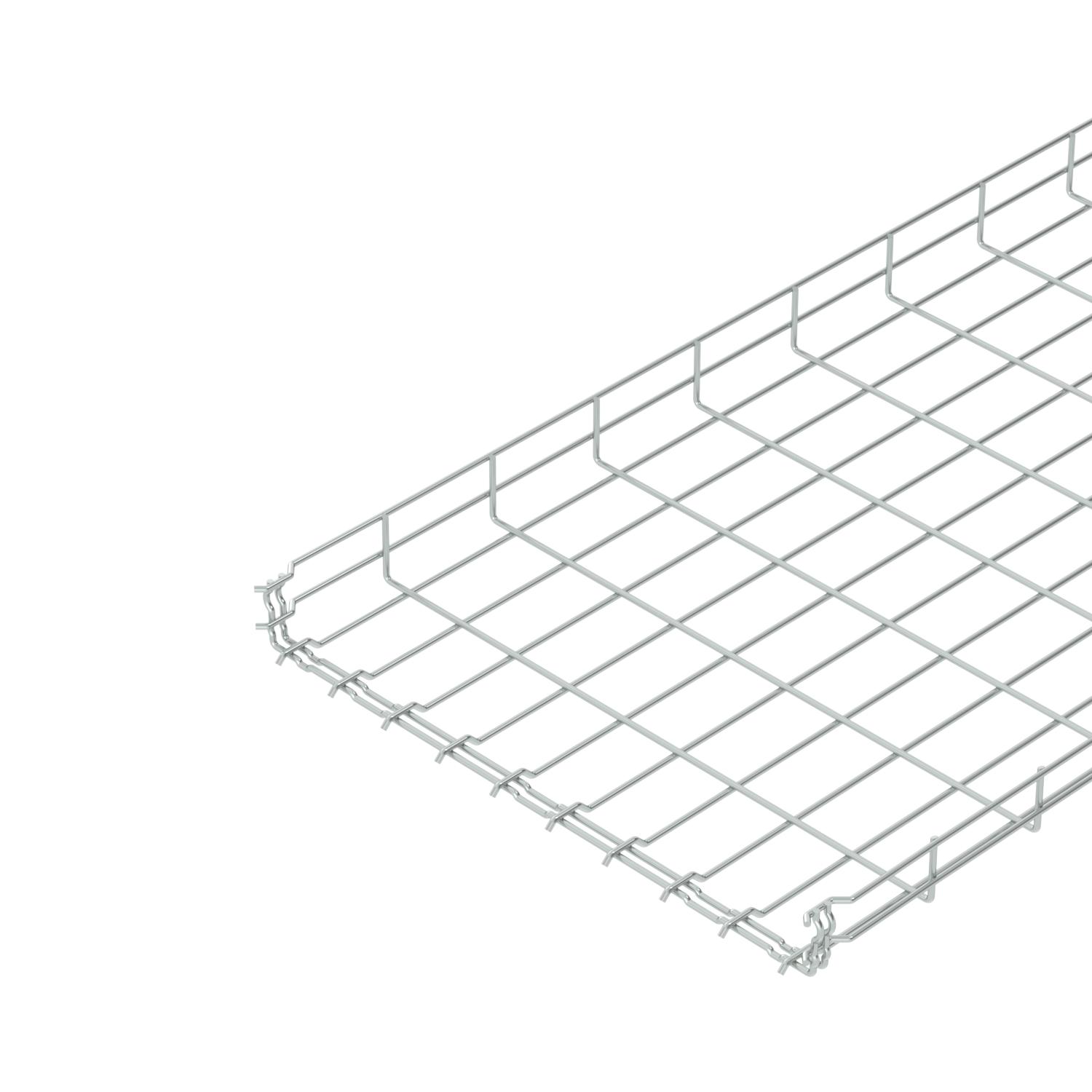

Vielinis lovelis „GR-Magic®“ 55 G

Art. Nr. 6001452 | EAN 4012196858798

Art. Nr. / Tipas

Ilgis	3000 mm

Plotis

Aukštis	55 mm

Vielos skersmuo

Naudingasis skerspjūvis

Opprettholdelse av funksjon

Prekės aprašymas

Prekės aprašymas

Vielinis lovelis su suformuotu sujungikliu, šonų aukštis 55 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.
Tikslūs duomenys apie UL klasifikavimą pateikiami atitinkamame leidime.

Techniniai duomenys

Techniniai duomenys

Apkrovos bandomasis tipas pagal IEC 61537	II tipas
Atstumas tarp atramų 1,0 m	0,9 kN/m
Atstumas tarp atramų 1,5 m	0,6 kN/m
Atstumas tarp atramų 2,0 m	0,3 kN/m
Atstumas tarp atramų 2,5 m	0,25 kN/m
Aukštis	55 mm
Aukštis	2,17 in
Bevaržčiai sujungimo elementai	taip
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	5,124 kg CO₂e / 1 Metras

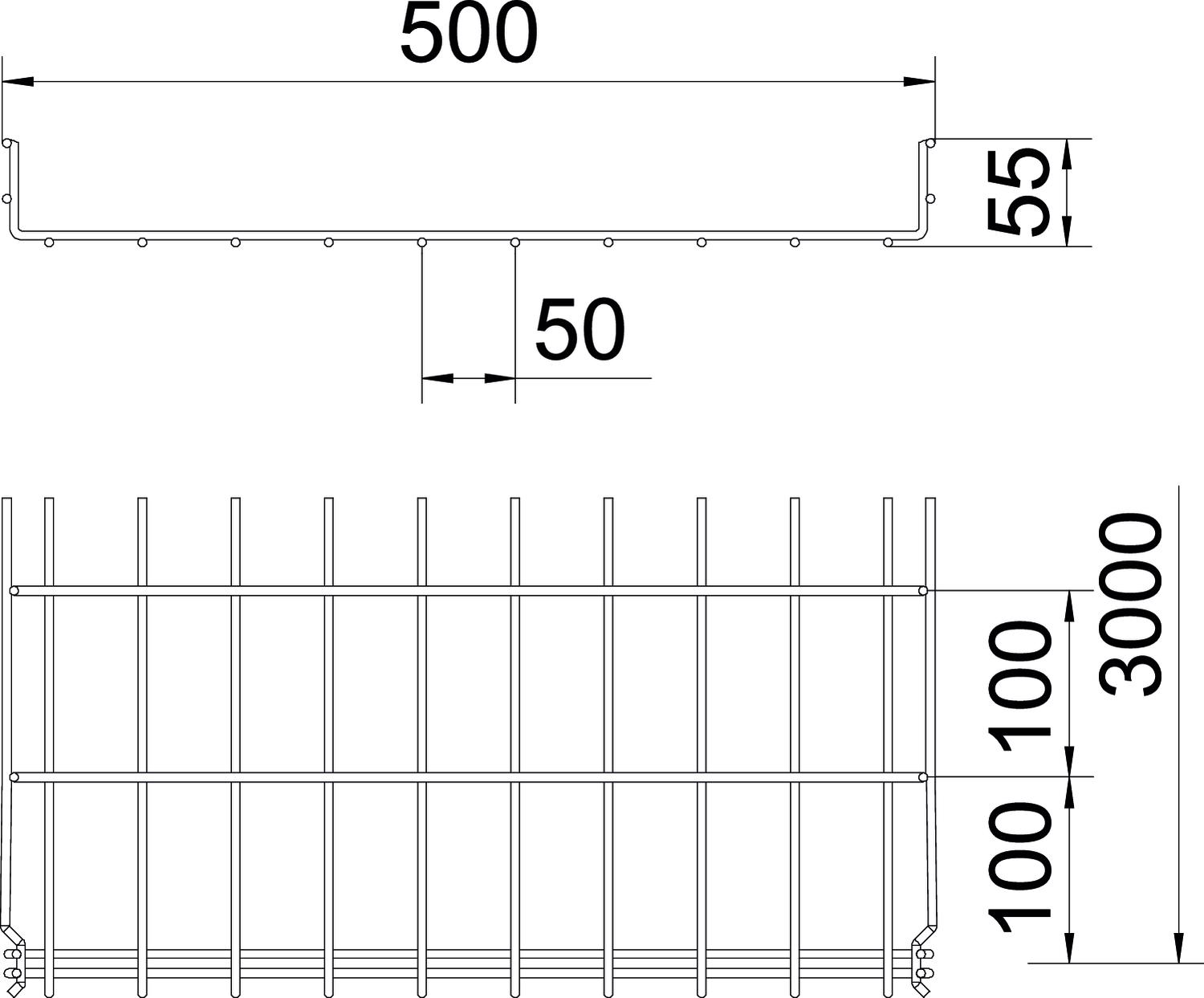

Dydis	55x500x3000
Ilgis	3000 mm
Integruota pertvara	be
Kabelių sistemos sujungiklio rūšis	Fiksatorius
Matmuo B	500 mm
Matmuo H	58 mm

Medžiaga	Plienas
Naudingasis skerspjūvis	220 cm²
Naudingasis skerspjūvis	22000 mm²
Nerūdijantis plienas, beicuotas	ne
Opprettholdelse av funksjon	ne
Paviršius	galvaniškai cinkuotas
Plotis	500 mm
Plotis	19,69 in
Profilio forma	U forma
Spalva	cinko
Sujungimo elemento konstrukcija	integruotas sujungimo elementas
Sutvirtinta konstrukcija	ne
Ugniai atsparus	Apsaugos nuo gaisro lubų naudojimas
Vielos skersmuo	4,8 mm

Techniniai duomenys

GRM 55 tipo vielinio lovelio „GR-Magic“ apkrovos diagrama

Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
Atstumas tarp atramų m
Išlinkimas mm, esant ledžiamai apkrovai kN/m
Apkrovos schema bandymų metu
Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų

Visi tipai

Visi tipai

Tipas	Ilgis	Plotis	Aukštis	Vielos skersmuo	Naudingasis skerspjūvis	Opprettholdelse av funksjon	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	taip	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	taip	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	taip	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	taip	6001446	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	taip	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	taip	6001450	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ne	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ne	6001454	m	3 m

Priedai

Sistemos priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Vielinio lovelio dangtis, fiksuojamas FS	DGRR 500 FS	6001852	m	3 m
Kampinė jungtis G	GEV 36 G	6016715	Vienetas	20 Vienetas

Montavimo priedai

Gaminiai	Tipas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
Pertvara 45 FS	TSG 45 FS	6062033	m	3 m
Gnybtas pertvarai tvirtinti	KS GR A2	6062282	Vienetas	30 Vienetas
Kabelio išvedimo plokštė FS	KAB GR FS	6220139	Vienetas	10 Vienetas
