- Prekės aprašymas
-
Prekės aprašymas

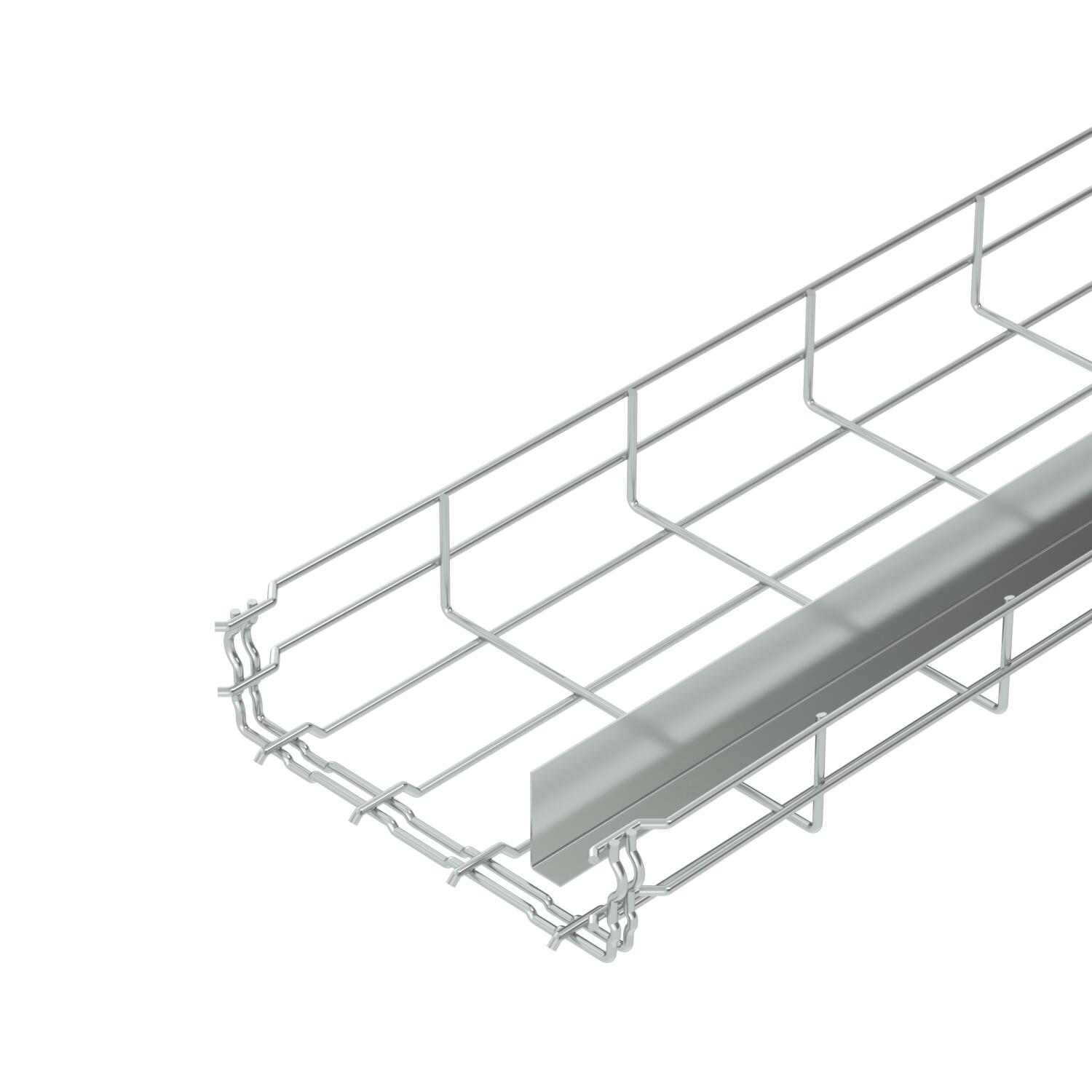

Vielinis lovelis su suformuotu sujungikliu ir įvirinta pertvara, šonų aukštis 55 mm.
Magnetinio lauko slopinimas dėl ekranuojančio poveikio, be dangtelio – 15 dB, su dangteliu – 25 dB.
- Techniniai duomenys
-
Techniniai duomenys
Apkrovos bandomasis tipas pagal IEC 61537 II tipas Bevaržčiai sujungimo elementai taip Dydis 55x200x3000 Integruota pertvara viena Kabelių sistemos sujungiklio rūšis Fiksatorius Medžiaga Plienas Naudingasis skerspjūvis 87 cm² Naudingasis skerspjūvis 8700 mm² Nerūdijantis plienas, beicuotas ne Opprettholdelse av funksjon ne Paviršius galvaniškai cinkuotas Profilio forma U forma Sujungimo elemento konstrukcija integruotas sujungimo elementas Sutvirtinta konstrukcija ne Vielos skersmuo 3,9 mm Matmenys

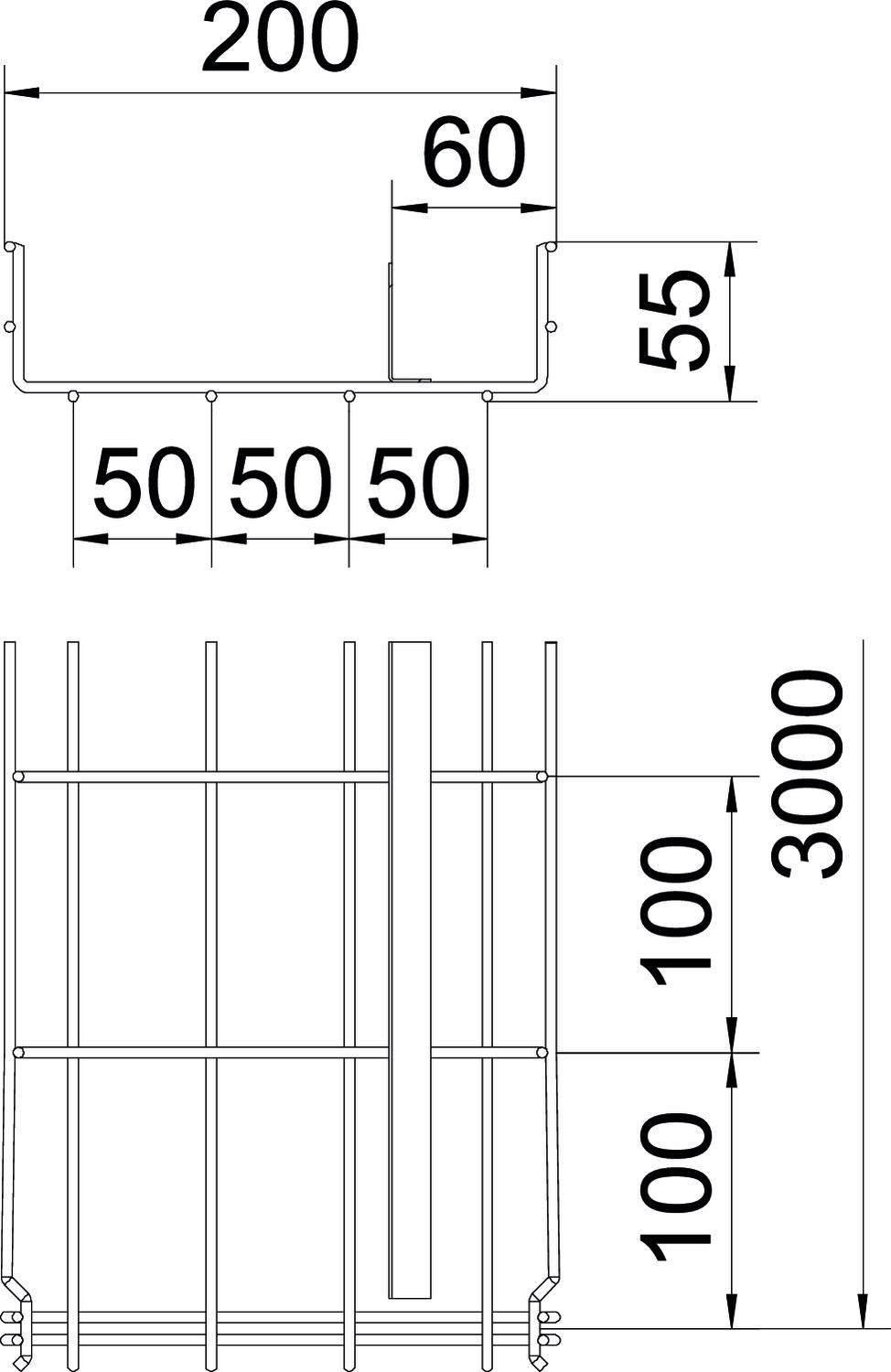

Aukštis 55 mm Aukštis 2,17 in Ilgis 3000 mm Matmuo A 59,5 mm Matmuo B 200 mm Matmuo H 58 mm Plotis 7,87 in Plotis 200 mm Apkrovos
Atstumas tarp atramų 1,0 m 1 kN/m Atstumas tarp atramų 1,5 m 0,6 kN/m Atstumas tarp atramų 2,0 m 0,25 kN/m Techniniai duomenys
GRM-1T 55 tipo „GR-Magic“ lovelio iš vielos tinklo apkrovos diagrama
- Leistinoji kabelių lovelio/kopėčių apkrova kN/m be žmogaus svorio
- Atstumas tarp atramų m
- Išlinkimas mm, esant ledžiamai apkrovai kN/m
- Apkrovos schema bandymų metu
- Apkrovos charakteristika su pateiktais kabelių lovelių/kopėčių pločiais mm
- Išlinkimo kreivė, priklausomai nuo atstumo tarp atramų
- Visi tipai
-
Visi tipai
- Atsisiuntimai
-
Duomenų lapas GRM-T 55 200 G / 6006455 , 0.41MB , pdfSkrajutė Fiksuojamas dangtis , 2.00MB , pdfSkrajutė G-Gitterrinne Magic® , 0.68MB , pdfKatalogas Kabeltragsysteme , 45.23MB , pdfAtitikties deklaracija GRM-T 55 200 G / 6006455 , 0.16MB , pdfREACH Atitikties deklaracija GRM-T 55 200 G / 6006455 , 0.12MB , pdfRoHS Atitikties deklaracija GRM-T 55 200 G / 6006455 , 0.12MB , pdfPrekės ženklo leidimas VDE prekės ženklo leidimas GRM , 0.50MB , pdfPrekės ženklo leidimas RINA prekės ženklo leidimas GRM , 0.61MB , pdfPrekės ženklo leidimas Vielinio lovelio „GR-Magic®“ ASTA sertifikatas , 0.37MB , pdfKabelių instaliavimo ataskaita Kabelių instaliavimo sistemos tvarumo ataskaita , 2.00MB , pdfKaip tinkamai parinkti GR-Magic® , 2.00MB , pdfMontavimo instrukcija General information on the mounting , 2.61MB , pdfMontavimo instrukcija Vielinių lovelių sistemų montavimo instrukcija , 9.52MB , pdf
