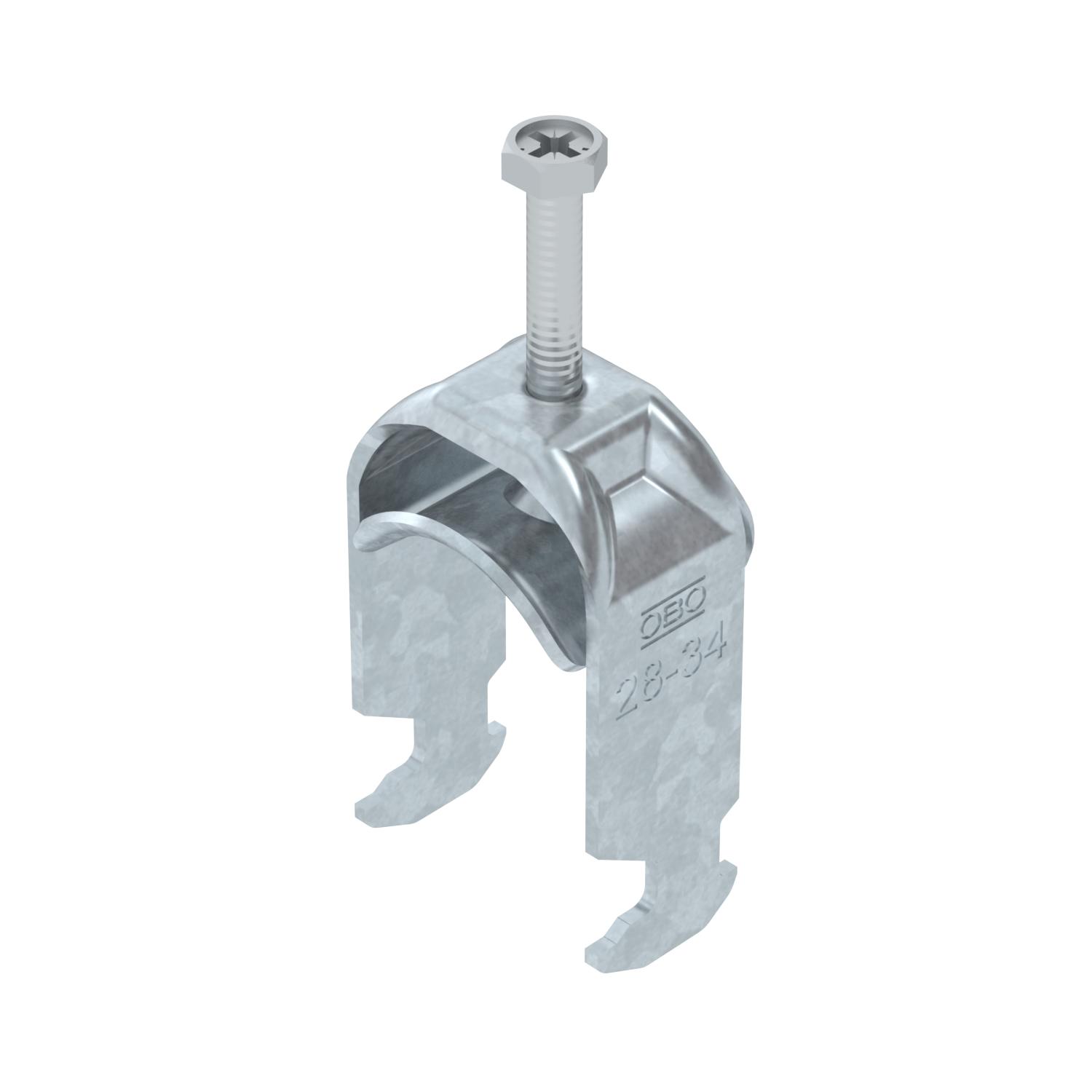

Vienguba apkaba, H formos kojelė, su metaline prispaudimo plokštele, FT 28 | 34 | 3

Vienguba apkaba, H formos kojelė, su metaline prispaudimo plokštele, FT

Art. Nr. 1186029 | EAN 4012196848645

Art. Nr. / Tipas

Min. įtempimo zona D

Maks. įtempimo zona D

Maks. Sukimo momentas

Prekės aprašymas

Prekės aprašymas

Apkaba su plaktuko galvutės formos kojele, su metaline prispaudimo plokštele, užapvalintais kraštais kabeliui apsaugoti. Vertikaliam ir horizontaliam 1 vieno kabelio montavimui ant C profilio bėgelio. Kai įpjovos plotis 16 - 17 mm. Su vienaeigiu varžtu prie pirspaudimo plokštelės, universali šešiakampė varžto galvutė SW10, su grioveliu ir kryžminiu grioveliu. Tinka montuoti viduje ir lauke. Kontraplokštelę reikia užsisakyti atskirai.

Techniniai duomenys

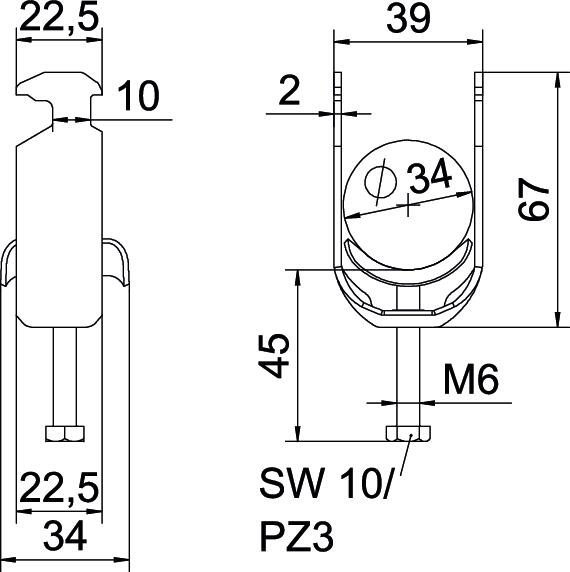

Matmenys

Aukštis	67 mm
Be halogenų	taip
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	0,151 kg CO₂e / 1 Vienetas
Dydis	28-34mm
Ilgis	22,5 mm
Išorės ilgio matmuo	34 mm
Kabelių / vamzdžių skaičius	1
Maks. įtempimo zona D	34 mm
Maks. Sukimo momentas	3 Nm
Matmuo A	22,5 mm
Matmuo B	39 mm
Matmuo C	34 mm
Matmuo G (mm)	M6
Matmuo H	67 mm
Matmuo L	46 mm
Matmuo t	2 mm
Medžiaga	Plienas
Min. įtempimo zona D	28 mm

Montavimo būdas	Profiliniai bėgeliai
Opprettholdelse av funksjon	taip
Papildoma medžiaga	Plienas
Papildomas paviršius	karštai cinkuotas
Paviršius	karštai cinkuotas
Plotis	39 mm
plyšiui	10 mm
Skardos storis	2 mm
skirta bėgeliui, kurio maks. įpjovos plotis (su intervalu)	17 mm
skirta bėgeliui, kurio min. įpjovos plotis (su intervalu)	16 mm
skirta maks. vamzdžio skersmeniui	34 mm
skirta min. vamzdžio skersmeniui	28 mm
Sriegis	M6
Su metaline vonele	taip
Su plastikine vonele	ne
Su skaitikliu	ne
Tvirtinimo plokštelės medžiaga	Plienas

Visi tipai

Visi tipai

Tipas	Min. įtempimo zona D	Maks. įtempimo zona D	Maks. Sukimo momentas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1186002	Vienetas	100 Vienetas
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1186009	Vienetas	100 Vienetas
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1186016	Vienetas	100 Vienetas
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1186022	Vienetas	100 Vienetas
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1186029	Vienetas	100 Vienetas
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1186036	Vienetas	100 Vienetas
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1186042	Vienetas	100 Vienetas
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1186049	Vienetas	100 Vienetas
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	1186056	Vienetas	100 Vienetas
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1186062	Vienetas	100 Vienetas
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1186069	Vienetas	50 Vienetas
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1186076	Vienetas	25 Vienetas
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	1186082	Vienetas	25 Vienetas
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1186089	Vienetas	25 Vienetas
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1186097	Vienetas	25 Vienetas
