Vienguba apkaba, H formos kojelė, su plastikine prispaudimo plokštele FT 8 | 12 | 3

Vienguba apkaba, H formos kojelė, su plastikine prispaudimo plokštele FT

Art. Nr. 1186202 | EAN 4012196846931

Art. Nr. / Tipas

Min. įtempimo zona D

Maks. įtempimo zona D

Maks. Sukimo momentas

Prekės aprašymas

Prekės aprašymas

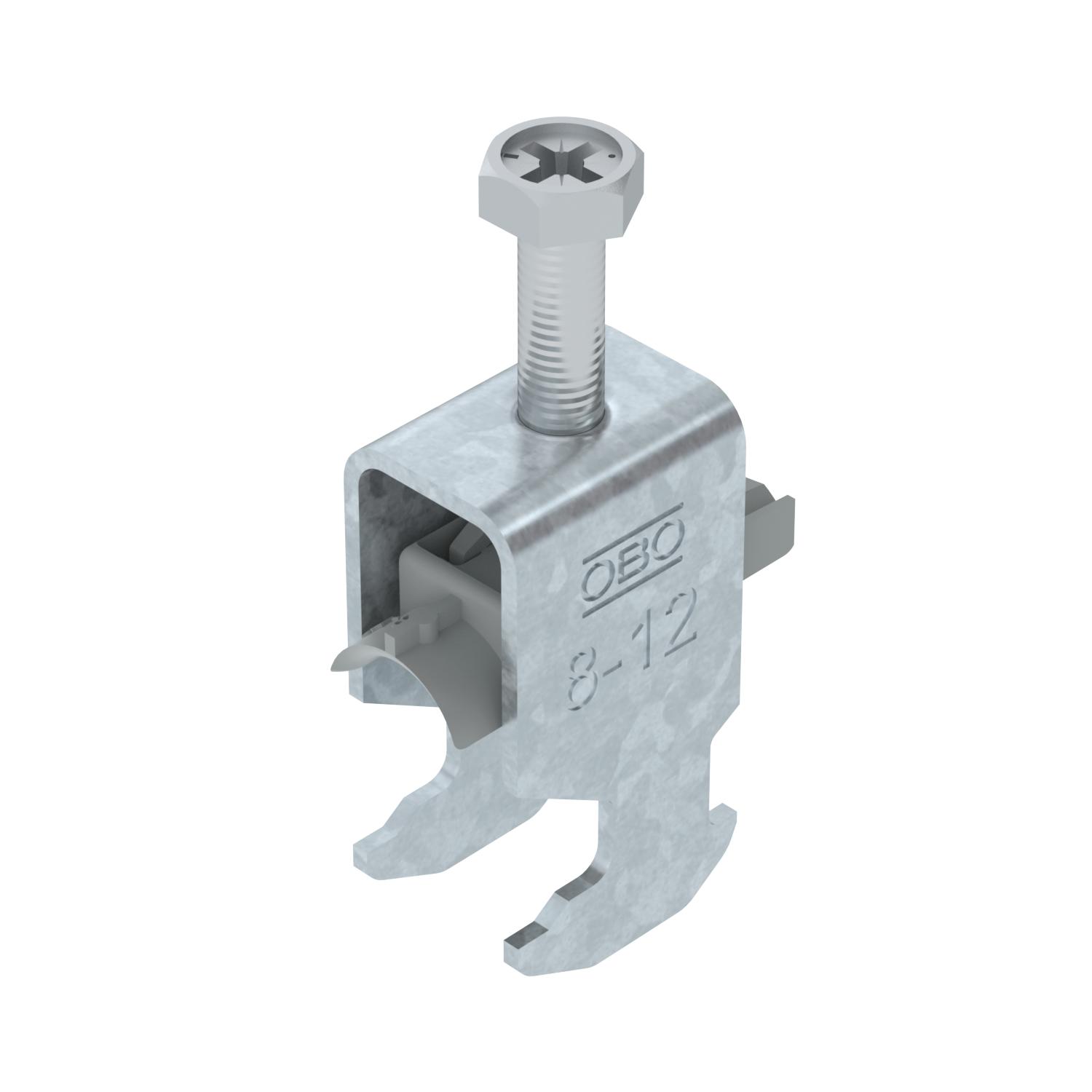

Apkaba, plaktuko galvutės formos kojelė, su plastikine prispaudimo plokštele iš polipropileno. Vertikaliam ir horizontaliam 1 vieno kabelio montavimui ant C profilio bėgelio. Kai įpjovos plotis 16 - 17 mm. Su vienaeigiu varžtu prie pirspaudimo plokštelės, universali šešiakampė varžto galvutė SW10, su grioveliu ir kryžminiu grioveliu. Tinka montuoti viduje ir lauke. Rekomenduojame naudoti kontraplokštelę.

Techniniai duomenys

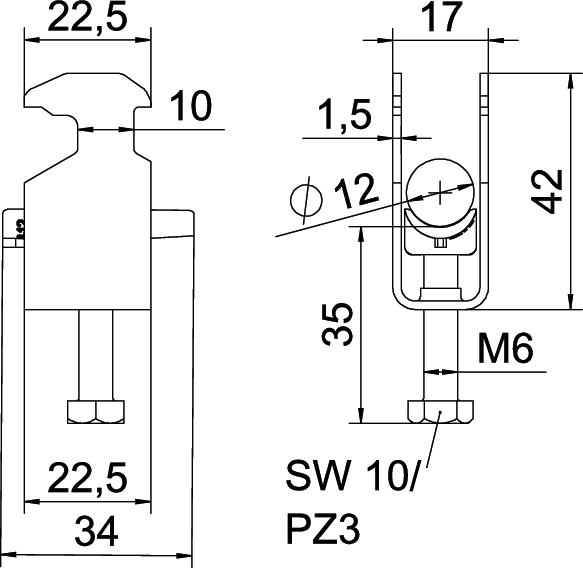

Matmenys

Aukštis	42 mm
Be halogenų	taip
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	0,064 kg CO₂e / 1 Vienetas
Dydis	08-12mm
Ilgis	22,5 mm
Išorės ilgio matmuo	34 mm
Kabelių / vamzdžių skaičius	1
Maks. įtempimo zona D	12 mm
Maks. Sukimo momentas	3 Nm
Matmuo A	22,5 mm
Matmuo B	17 mm
Matmuo C	34 mm
Matmuo G (mm)	M6
Matmuo H	42 mm
Matmuo L	35 mm
Matmuo t	1,5 mm
Medžiaga	Plienas

Min. įtempimo zona D	8 mm
Montavimo būdas	Profiliniai bėgeliai
Papildoma medžiaga	Plienas
Papildomas paviršius	karštai cinkuotas
Paviršius	karštai cinkuotas
Plotis	17 mm
plyšiui	10 mm
Skardos storis	1,5 mm
skirta bėgeliui, kurio maks. įpjovos plotis (su intervalu)	17 mm
skirta bėgeliui, kurio min. įpjovos plotis (su intervalu)	16 mm
skirta maks. vamzdžio skersmeniui	12 mm
skirta min. vamzdžio skersmeniui	8 mm
Sriegis	M6
Su plastikine vonele	taip
Su skaitikliu	ne
Tvirtinimo plokštelės medžiaga	Plastikas
Tvirtinimo plokštelės medžiagos kokybė	Polipropilenas

Visi tipai

Visi tipai

Tipas	Min. įtempimo zona D	Maks. įtempimo zona D	Maks. Sukimo momentas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
BS-H1-K-12 FT	8 mm	12 mm	3 Nm	1186202	Vienetas	100 Vienetas
BS-H1-K-16 FT	12 mm	16 mm	3 Nm	1186209	Vienetas	100 Vienetas
BS-H1-K-22 FT	16 mm	22 mm	3 Nm	1186216	Vienetas	100 Vienetas
BS-H1-K-28 FT	22 mm	28 mm	3 Nm	1186222	Vienetas	100 Vienetas
BS-H1-K-34 FT	28 mm	34 mm	3 Nm	1186229	Vienetas	100 Vienetas
BS-H1-K-40 FT	34 mm	40 mm	3 Nm	1186236	Vienetas	100 Vienetas
BS-H1-K-46 FT	40 mm	46 mm	5 Nm	1186242	Vienetas	100 Vienetas
BS-H1-K-52 FT	46 mm	52 mm	5 Nm	1186249	Vienetas	100 Vienetas
BS-H1-K-58 FT	52 mm	58 mm	5 Nm	1186256	Vienetas	100 Vienetas
BS-H1-K-64 FT	58 mm	64 mm	5 Nm	1186262	Vienetas	100 Vienetas
BS-H1-K-70 FT	64 mm	70 mm	5 Nm	1186269	Vienetas	50 Vienetas
BS-H1-K-76 FT	70 mm	76 mm	5 Nm	1186276	Vienetas	25 Vienetas
BS-H1-K-82 FT	76 mm	82 mm	5 Nm	1186282	Vienetas	25 Vienetas
BS-H1-K-90 FT	82 mm	90 mm	5 Nm	1186289	Vienetas	25 Vienetas
BS-H1-K-100 FT	90 mm	100 mm	5 Nm	1186297	Vienetas	25 Vienetas
