Vienguba apkaba, U formos kojelė, su metaline prispaudimo plokštele, FT 46 | 52 | 5

Vienguba apkaba, U formos kojelė, su metaline prispaudimo plokštele, FT

Art. Nr. 1186549 | EAN 4012196850082

Art. Nr. / Tipas

Min. įtempimo zona D

Maks. įtempimo zona D

Maks. Sukimo momentas

Prekės aprašymas

Prekės aprašymas

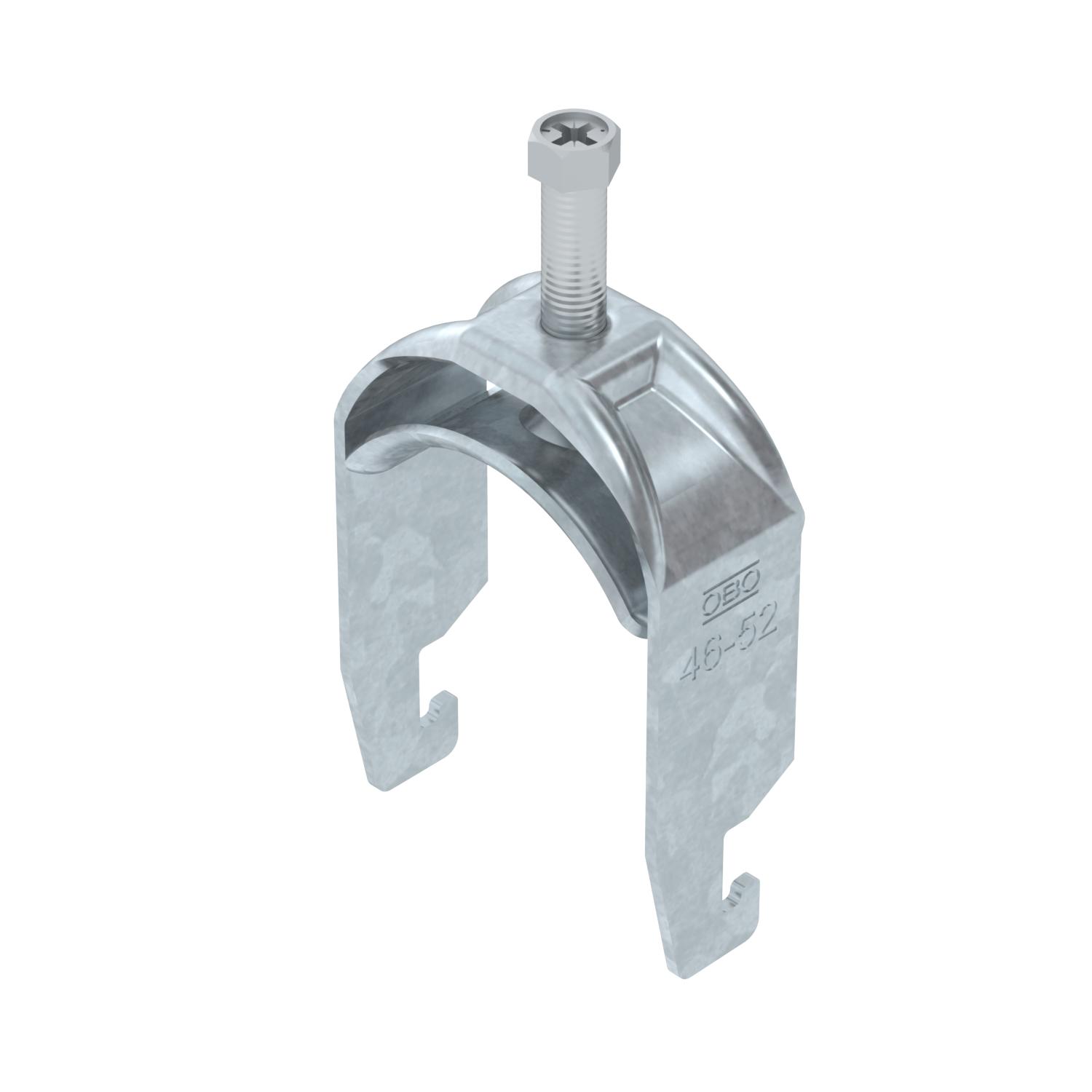

Apkaba, U formos kojelė, su metaline prispaudimo plokštele, užapvalintais kraštais kabeliui apsaugoti. Vertikaliam ir horizontaliam 1 vieno kabelio montavimui ant C profilio bėgelio. Kai įpjovos plotis 16 - 17 mm. Su vienaeigiu varžtu prie pirspaudimo plokštelės, universali šešiakampė varžto galvutė SW10, su grioveliu ir kryžminiu grioveliu. Tinka montuoti viduje ir lauke. Rekomenduojame naudoti kontraplokštelę.

Techniniai duomenys

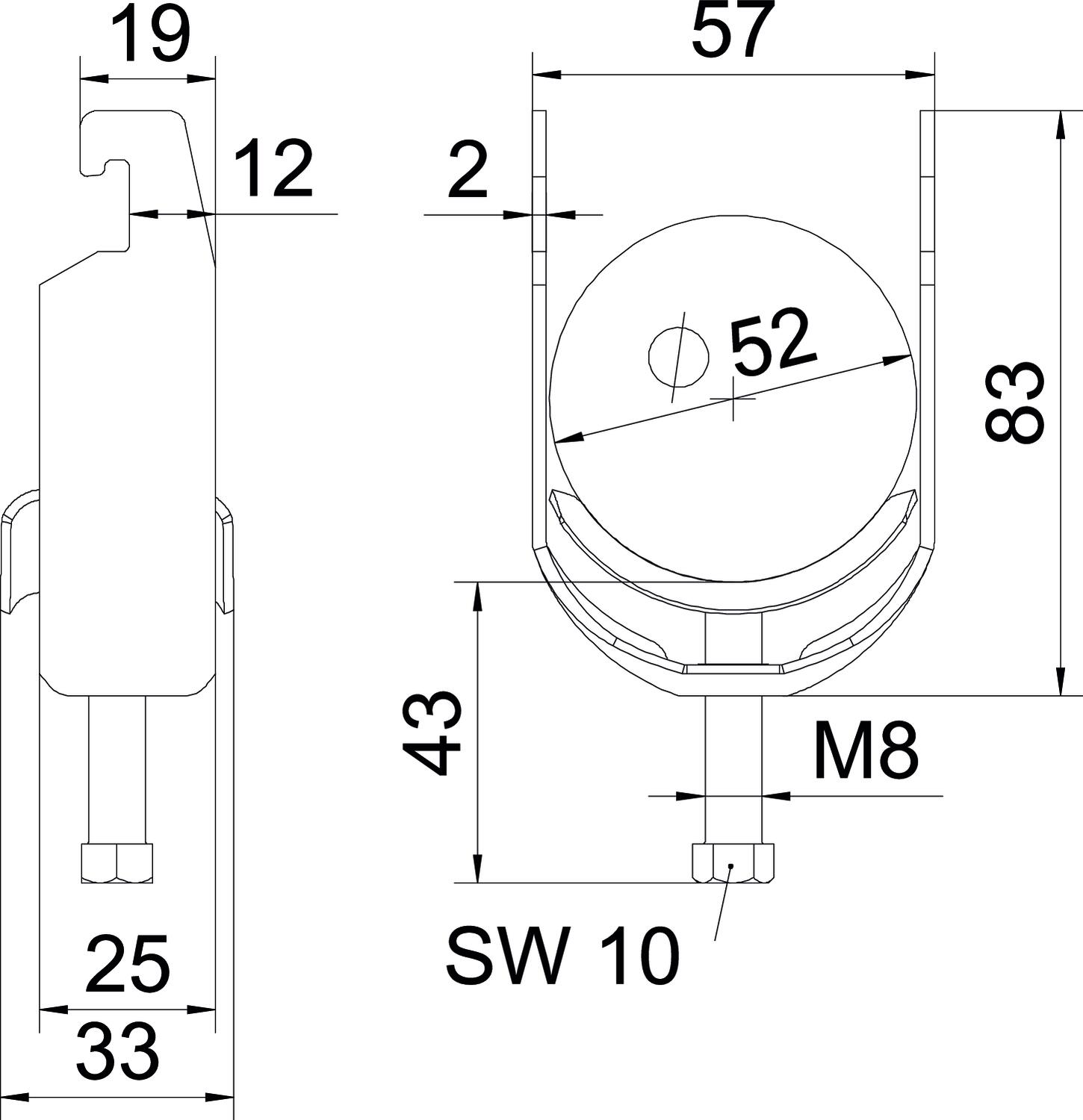

Matmenys

Aukštis	83 mm
Be halogenų	taip
CO₂ pėdsakas (GWP) nuo lopšio iki vartų	0,232 kg CO₂e / 1 Vienetas
Dydis	46-52mm
Ilgis	25 mm
Išorės ilgio matmuo	33 mm
Kabelių / vamzdžių skaičius	1
Maks. įtempimo zona D	52 mm
Maks. Sukimo momentas	5 Nm
Matmuo A	25 mm
Matmuo B	57 mm
Matmuo C	33 mm
Matmuo G (mm)	M8
Matmuo H	83 mm
Matmuo L	43 mm
Matmuo t	2 mm
Medžiaga	Plienas

Min. įtempimo zona D	46 mm
Montavimo būdas	Profiliniai bėgeliai
Opprettholdelse av funksjon	taip
Papildoma medžiaga	Plienas
Papildomas paviršius	karštai cinkuotas
Paviršius	karštai cinkuotas
Plotis	57 mm
plyšiui	10 mm
Skardos storis	2 mm
skirta bėgeliui, kurio maks. įpjovos plotis (su intervalu)	22 mm
skirta bėgeliui, kurio min. įpjovos plotis (su intervalu)	18 mm
skirta maks. vamzdžio skersmeniui	52 mm
skirta min. vamzdžio skersmeniui	46 mm
Sriegis	M8
Su metaline vonele	taip
Su skaitikliu	ne
Tvirtinimo plokštelės medžiaga	Plienas

Visi tipai

Visi tipai

Tipas	Min. įtempimo zona D	Maks. įtempimo zona D	Maks. Sukimo momentas	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	1186502	Vienetas	100 Vienetas
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	1186509	Vienetas	100 Vienetas
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	1186516	Vienetas	100 Vienetas
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	1186522	Vienetas	100 Vienetas
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	1186529	Vienetas	100 Vienetas
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	1186536	Vienetas	100 Vienetas
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	1186542	Vienetas	100 Vienetas
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	1186549	Vienetas	100 Vienetas
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	1186556	Vienetas	100 Vienetas
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	1186562	Vienetas	100 Vienetas
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	1186569	Vienetas	50 Vienetas
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	1186576	Vienetas	25 Vienetas
BS-U1-M-82 FT	76 mm	82 mm	5 Nm	1186582	Vienetas	25 Vienetas
BS-U1-M-90 FT	82 mm	90 mm	5 Nm	1186589	Vienetas	25 Vienetas
BS-U1-M-100 FT	90 mm	100 mm	5 Nm	1186597	Vienetas	25 Vienetas
