- Prekės aprašymas
-
Prekės aprašymas

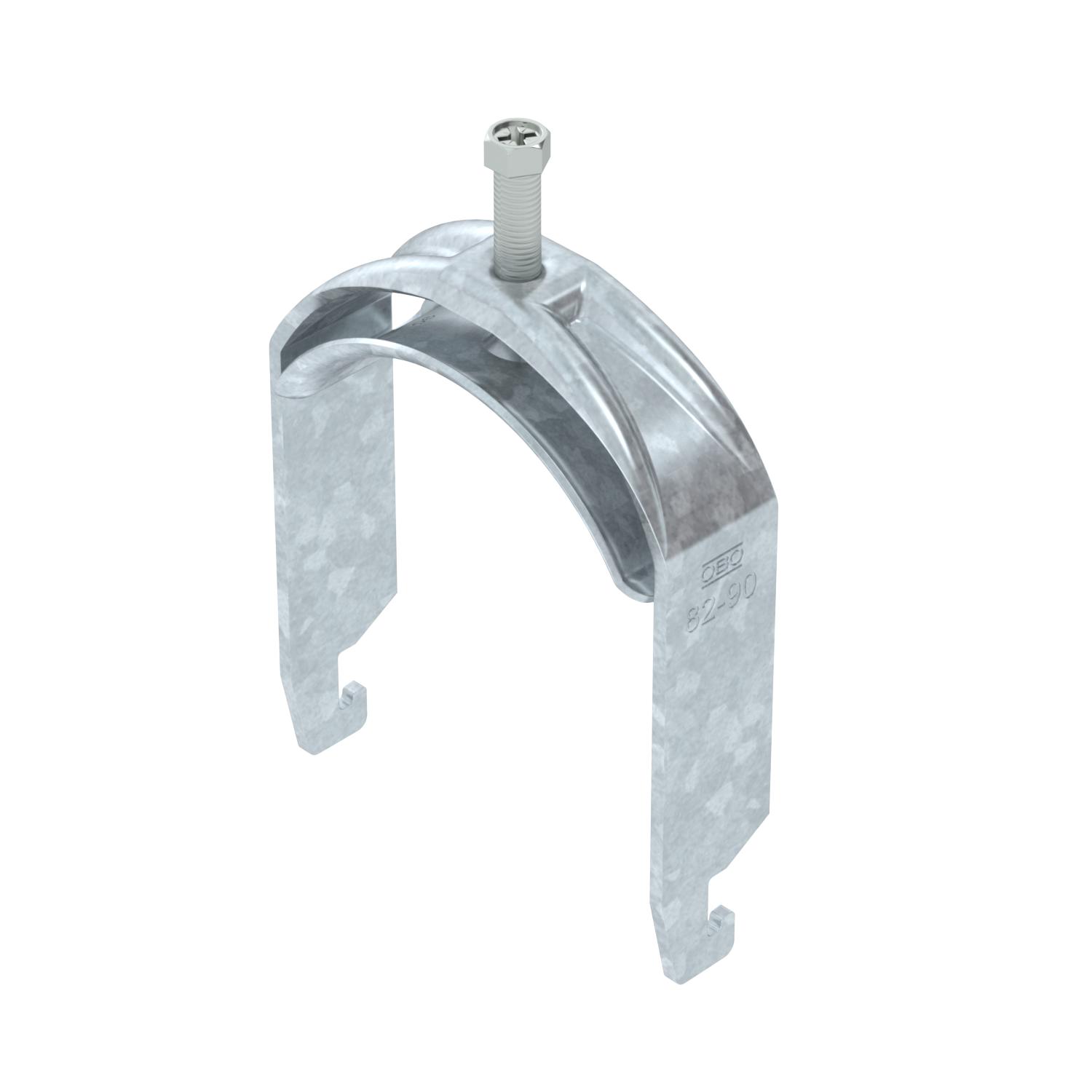

Apkaba, U formos kojelė, su metaline prispaudimo plokštele, užapvalintais kraštais kabeliui apsaugoti. Vertikaliam ir horizontaliam 1 vieno kabelio montavimui ant C profilio bėgelio. Kai įpjovos plotis 16 - 17 mm. Su vienaeigiu varžtu prie pirspaudimo plokštelės, universali šešiakampė varžto galvutė SW10, su grioveliu ir kryžminiu grioveliu. Tinka montuoti viduje ir lauke. Rekomenduojame naudoti kontraplokštelę.
- Techniniai duomenys
-
Techniniai duomenys
Be halogenų taip Dydis 82-90mm Išorės ilgio matmuo 38 mm Kabelių / vamzdžių skaičius 1 Maks. įtempimo zona D 90 mm Maks. Sukimo momentas 5 Nm Medžiaga Plienas Min. įtempimo zona D 82 mm Montavimo būdas Profiliniai bėgeliai Opprettholdelse av funksjon taip Papildoma medžiaga Plienas Papildomas paviršius karštai cinkuotas Paviršius karštai cinkuotas plyšiui 10 mm Skardos storis 3 mm skirta bėgeliui, kurio maks. įpjovos plotis (su intervalu) 22 mm skirta bėgeliui, kurio min. įpjovos plotis (su intervalu) 18 mm skirta maks. vamzdžio skersmeniui 90 mm skirta min. vamzdžio skersmeniui 82 mm Sriegis M8 Su metaline vonele taip Su plastikine vonele ne Su skaitikliu ne Tvirtinimo plokštelės medžiaga Plienas Matmenys

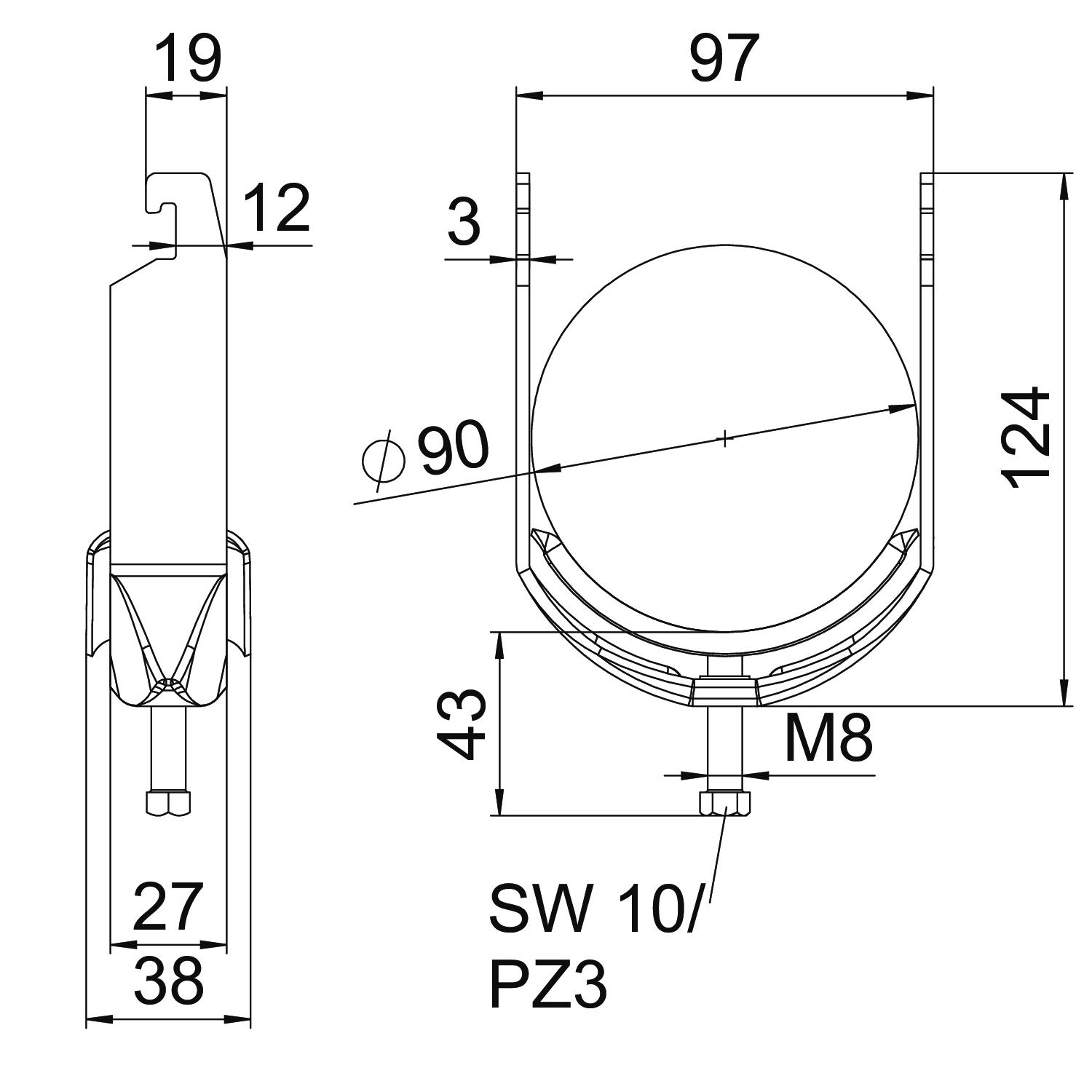

Aukštis 124 mm Ilgis 27 mm Matmuo A 27 mm Matmuo B 97 mm Matmuo C 38 mm Matmuo G (mm) M8 Matmuo H 124 mm Matmuo L 43 mm Matmuo t 3 mm Plotis 97 mm - Visi tipai
-
Visi tipai
- Atsisiuntimai
-
Duomenų lapas BS-U1-M-90 FT / 1186589 , 0.33MB , pdfKatalogas Fastening materials , 19.78MB , pdfAtitikties deklaracija BS-U1-M-90 FT / 1186589 , 0.17MB , pdfMontavimo instrukcija Bügelschelle U-Fuß Metall , 2.86MB , pdf
