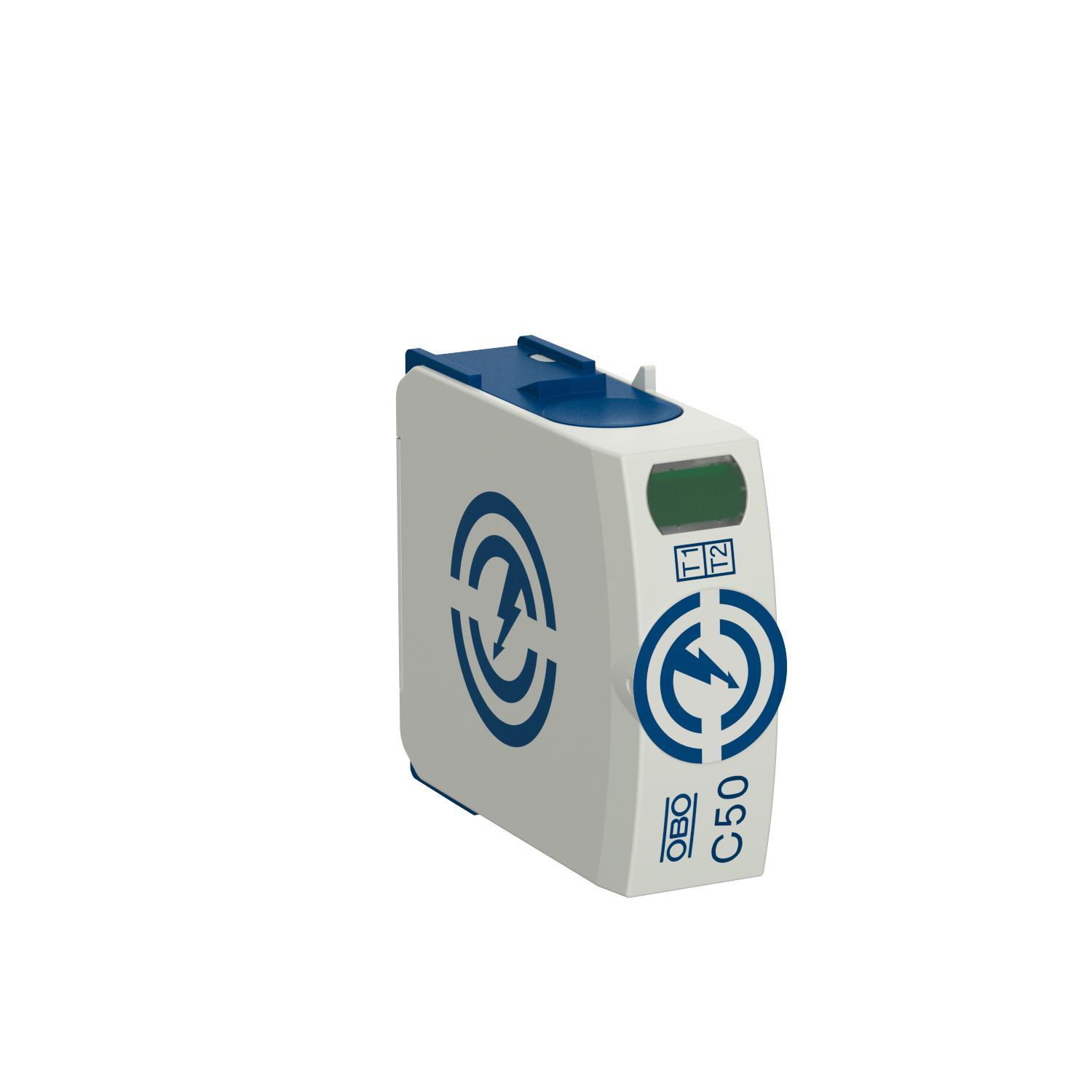

Viršįtampio iškroviklio įdėklas NPE-C50 N/PE | 255 | IP20

Viršįtampio iškroviklio įdėklas NPE-C50

Art. Nr. 5095609 | EAN 4012196337620

Art. Nr. / Tipas	5095609 / C50-0-255

Polių konstrukcija	N/PE

Didžiausia ilgalaikė įtampa AC	255 V

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

Įdėklas NPE, žaibo srovės ir viršįtampio iškroviklis, tipas 1+2

• Potencialams nuo žaibo išlyginti pagal VDE 0185-305 (IEC 62305)
• Žaibo srovės iškrovos dydis – iki 50 kA (10/350) iš viso

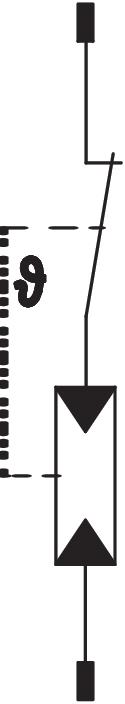

• Modulinis įkišamas iškroviklis su dinaminiu skiriamuoju įtaisu ir optine būsenos indikacija
• Fiksatoriaus funkcija su apsauga nuo vibracijos ir įtampos kodavimu
• Plastikas pagal UL 94 V-0

* Komplektas = viršutinė ir apatinė dalis

Techniniai duomenys

Techniniai duomenys

Antrinės srovės slopinimo geba (eff) [N-PE]	0,1 kA
Apsaugos rūšis	IP20
Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle	25 kA
Didžiausia ilgalaikė įtampa AC	255 V
Dydis	255V
Integruotas įvadinis saugiklis	ne
Išpučiamasis	ne
Korpuso medžiaga	PA UL 94 V-0
Leidimai	VDE
Maks. darbinė temperatūra	80 °C
Maks. laidų skersmuo, lankstus (plonagyslis)	35 mm²
Maks. laidų skersmuo, lankstus (plonagyslis)	2 AWG
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	2 AWG
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maksimali impulsinė nuotėkio srovė (8/20 μs)	50 kA
Maksimali impulsinė nuotėkio srovė (8/20 μs) [L-N]	50 kA
Maksimali impulsinė nuotėkio srovė (8/20 μs) [N-PE]	80 kA
Min. darbinė temperatūra	-40 °C
Min. laidų skersmuo, lankstus (plonagyslis)	16 AWG
Min. laidų skersmuo, lankstus (plonagyslis)	1,5 mm²
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	16 AWG

Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	1,5 mm²
Minimalus atstumas	1,5 mm
Montavimo būdas	35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas	ne
Polių konstrukcija	N/PE
Polių skaičius	1
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 1+2
SPD pagal IEC 61643-1	I+II klasė
SPG pagal UL 1449	Tipas 4
Sukimo momentas	4 Nm
Suveikimo laikas	<25 ns
Tinklo tipas TN-C-S	taip
Tinklo tipasTN-S	taip
Tinklo tipasTT	taip
TOV įtampa [N-PE] –atlaikymo režimas – 200 ms	1200 V
Vardinė impulsinė nuotėkio srovė (8/20 µs)	30 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N]	30 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [N-PE]	50 kA
Žaibo išlydžio srovė (10/350) [bendra]	50 kA
Žaibo išlydžio srovė (10/350 μs)	50 kA
