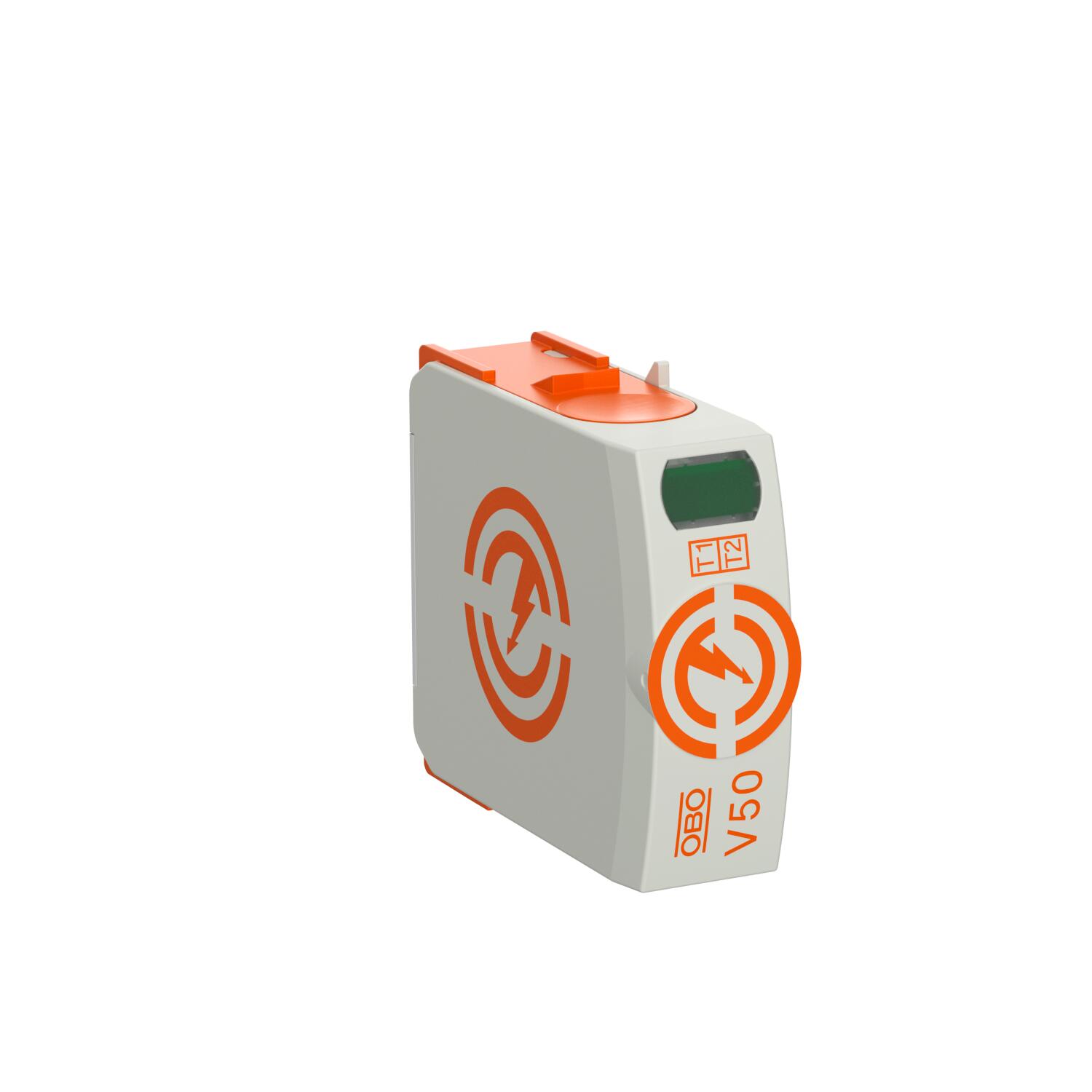

Viršįtampio iškroviklio įdėklas V50 150 V
Art. Nr. 5093505 | EAN 4012196153718
- Prekės aprašymas
-
Prekės aprašymasViršįtampio iškroviklio įdėklas, žaibo srovės ir viršįtampių iškroviklis, tipas 1+2
• Potencialams nuo žaibo išlyginti pagal VDE 0185-305 (IEC 62305)
• Žaibo srovės iškrovos dydis – 12,5 kA (10/350) poliui

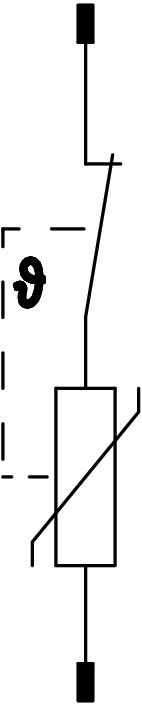

• Modulinis įkišamas iškroviklis su dinaminiu skiriamuoju įtaisu ir optine būsenos indikacija
• Fiksatoriaus funkcija su apsauga nuo vibracijos ir įtampos kodavimu
• Plastikas pagal UL 94 V-0
-
- Techniniai duomenys
-
Galimos jungtys
Apsaugos lygis [L-N] ≤0,8 Apsaugos rūšis IP20 Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle 50 kA eff Aukščiausia nuolatinė įtampa (L-N) 150 V Didžiausia ilgalaikė įtampa AC 150 V Dydis 150V Integruotas įvadinis saugiklis ne Išpučiamasis ne Korpuso medžiaga PA UL 94 V-0 Leidimai VDE Liekamoji įtampa [L-N] @ 1 kA 0,4 kV Liekamoji įtampa [L-N] @ 12,5 kA 0,6 kV Liekamoji įtampa [L-N] @ 5 kA 0,5 kV Maks. darbinė temperatūra 80 °C Maks. laidų skersmuo, lankstus (plonagyslis) 2 AWG Maks. laidų skersmuo, lankstus (plonagyslis) 35 mm² Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 35 mm² Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 2 AWG Maks. prijungimo skerspjūvis FM gnybtai 1,5 mm² Maks. prijungimo skerspjūvis FM gnybtai 16 AWG Maks. tinklo viršįtampio apsauga 160 A gL/gG Maksimali impulsinė nuotėkio srovė (8/20 μs) 50 kA Maksimali impulsinė nuotėkio srovė (8/20 μs) [L-N] 50 kA Maksimalus priešsaugiklis 160 A Min. darbinė temperatūra -40 °C Min. laidų skersmuo, lankstus (plonagyslis) 1,5 mm² Min. laidų skersmuo, lankstus (plonagyslis) 16 AWG Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 16 AWG Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 1,5 mm² Min. prijungimo skerspjūvis FM gnybtai 21 AWG Min. prijungimo skerspjūvis FM gnybtai 0,5 mm² Minimalus atstumas 1,5 mm Montavimo būdas 35 mm DIN bėgelis Nuotolinio signalizavimo įtaisas ne Polių konstrukcija 1 Polių skaičius 1 Signalizavimas prietaise optinis SPD pagal EN 61643-11 Tipas 1+2 SPD pagal IEC 61643-1 I+II klasė SPG pagal UL 1449 Tipas 4 Sukimo momentas 4 Nm Suveikimo laikas <25 ns Tinklo forma visi TOV įtampa [L-N] – atlaikymo režimas – 5 s 175 V TOV įtampa [L-N] – saugus režimas pabaiga – 120 min 230 V Vardinė impulsinė nuotėkio srovė (8/20 µs) 30 kA Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N] 30 kA Vardinė įtampa AC (50 / 60 Hz) 120 V Žaibo išlydžio srovė (10/350 μs) 12,5 kA - Visi tipai
