Viršįtampio iškroviklis 3-polis 280 V 3 | 280 | IP20

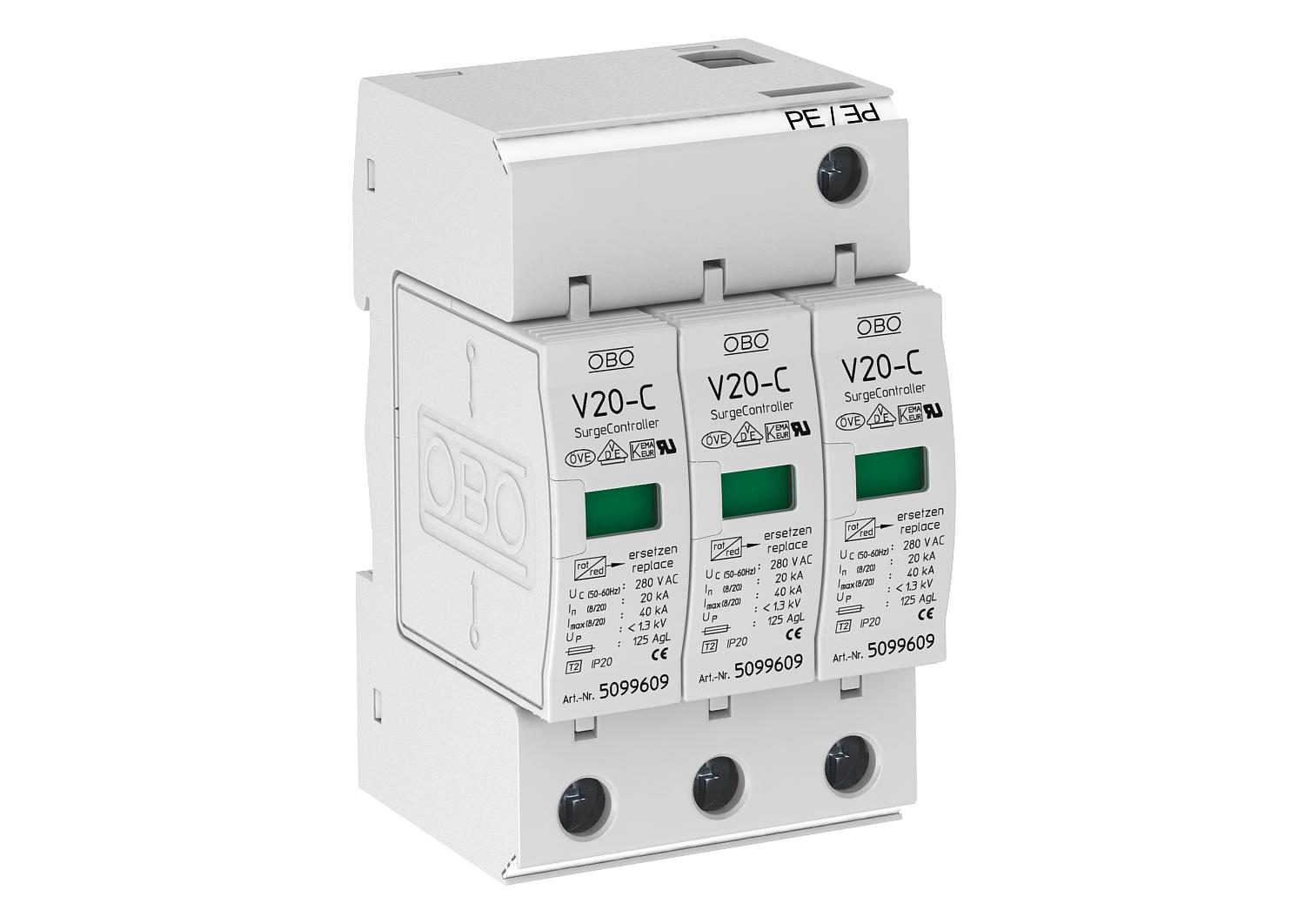

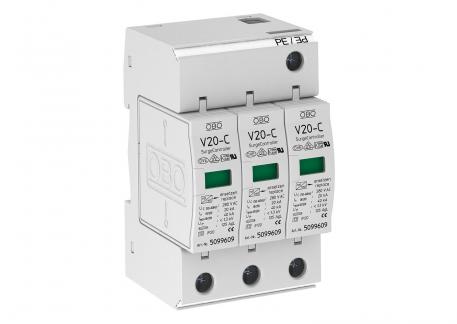

Viršįtampio iškroviklis 3-polis 280 V

Art. Nr. 5094624 | EAN 4012195240020

Art. Nr. / Tipas

Polių konstrukcija

Didžiausia ilgalaikė įtampa AC	280 V

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

Viršįtampio ribotuvas, 2 tipas,

• Apsaugos nuo viršįtampio potencialams išlyginti pagal VDE 0100-443 (IEC 60364-4-44)
• Iškrovos dydis iki 40 kA (8/20) vienam poliui
• Iškroviklis, įdėklas keičiamas su dinaminiu skiriamuoju įtaisu ir optiniu veikimo indikatoriumi
• Naudojami didelio galingumo varistoriai

Naudojimas: potencialų išlyginimas (LPZ 1 iki 2) įvadiniuose ir antriniuose skirstymo skyduose.
* Komplektas = viršutinė ir apatinė dalis

Techniniai duomenys

Techniniai duomenys

2 tipo patikros klasė	taip
Apsaugos rūšis	IP20
Didžiausia ilgalaikė įtampa AC	280 V
Dydis	280V
Imp. srovė (8/20 µs) [bendra]	60 kA
Integruotas įvadinis saugiklis	ne
Išpučiamasis	ne
Išvadas	3 polių
LPZ	1→2
Maks. darbinė temperatūra	80 °C
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maks. tinklo viršįtampio apsauga	125
Maksimali impulsinė nuotėkio srovė (8/20 μs)	40 kA
Maksimalus priešsaugiklis	125 A

Min. darbinė temperatūra	-40 °C
Min. laidų skersmuo, lankstus (plonagyslis)	25 mm²
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	2,5 mm²
Montavimo būdas	35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas	ne
Polių konstrukcija	3
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 2
SPD pagal IEC 61643-1	II klasė
Suveikimo laikas	<25 ns
Tinklo forma	TN
Vardinė impulsinė nuotėkio srovė (8/20 µs)	20 kA
Vardinė įtampa AC (50 / 60 Hz)	230 V

Visi tipai

Visi tipai

Tipas	Polių konstrukcija	Didžiausia ilgalaikė įtampa AC	Apsaugos rūšis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
V20-C 1-280	1	280 V	IP20	5094618	Vienetas	1 Vienetas
V20-C 2-280	2	280 V	IP20	5094621	Vienetas	1 Vienetas
V20-C 3-280	3	280 V	IP20	5094624	Vienetas	1 Vienetas
V20-C 4-280	4	280 V	IP20	5094627	Vienetas	1 Vienetas
