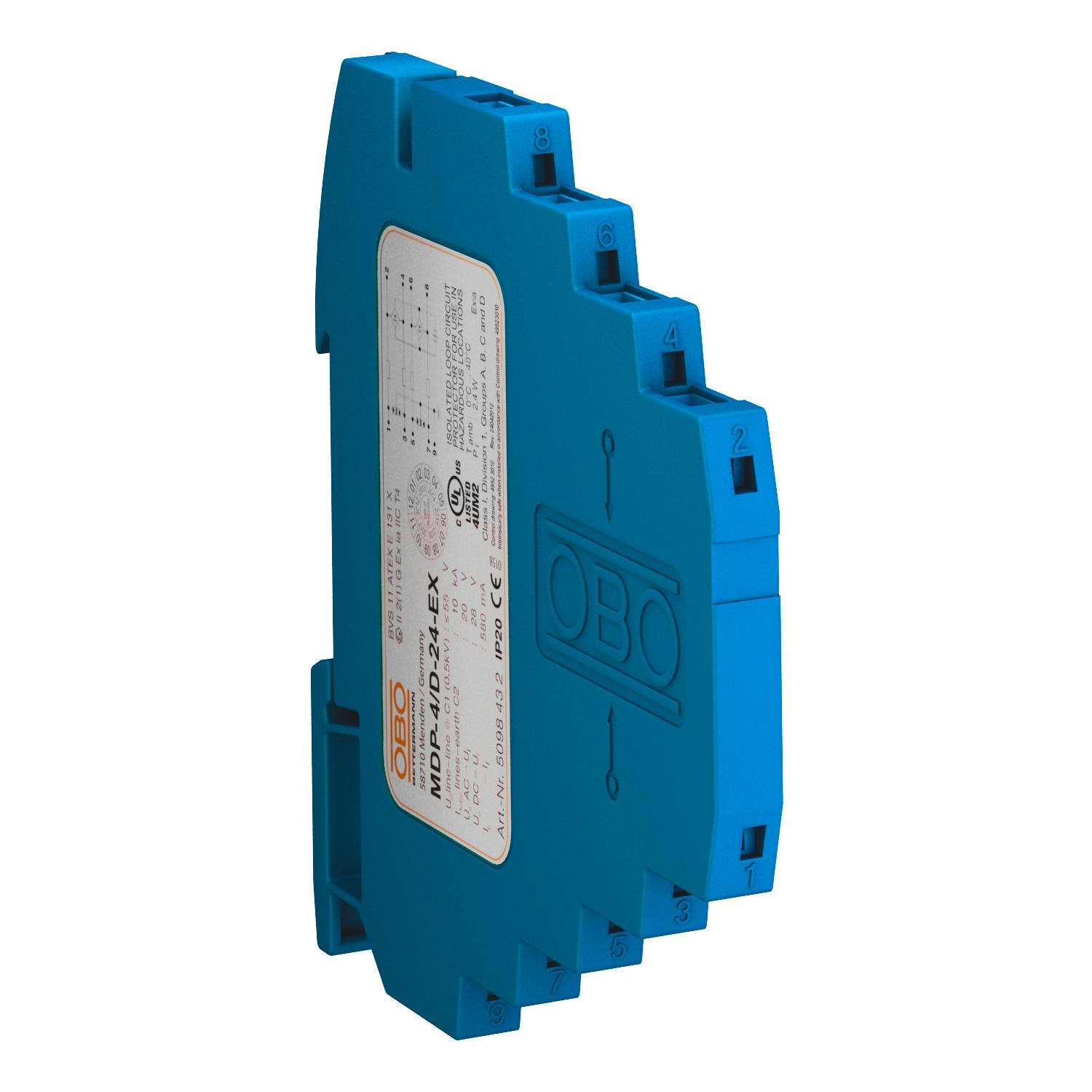

Viršįtampio iškroviklis, 4 polių, versija 24 V 4 | 20 | 28 | Jungtis

Viršįtampio iškroviklis, 4 polių, versija 24 V

Art. Nr. 5098432 | EAN 4012195848523

Art. Nr. / Tipas

Polių skaičius	4

Didžiausia ilgalaikė įtampa AC

Didžiausia ilgalaikė įtampa DC

Kištukinė sistema	Jungtis

Prekės aprašymas

Prekės aprašymas

Apsauga nuo viršįtampio saugioms matavimo grandinėms

• Apsauginis įrenginys, skirtas daugiagyslėms sistemoms
• Tiesioginis ekrano įžeminimas
su bevaržčiais gnybtais

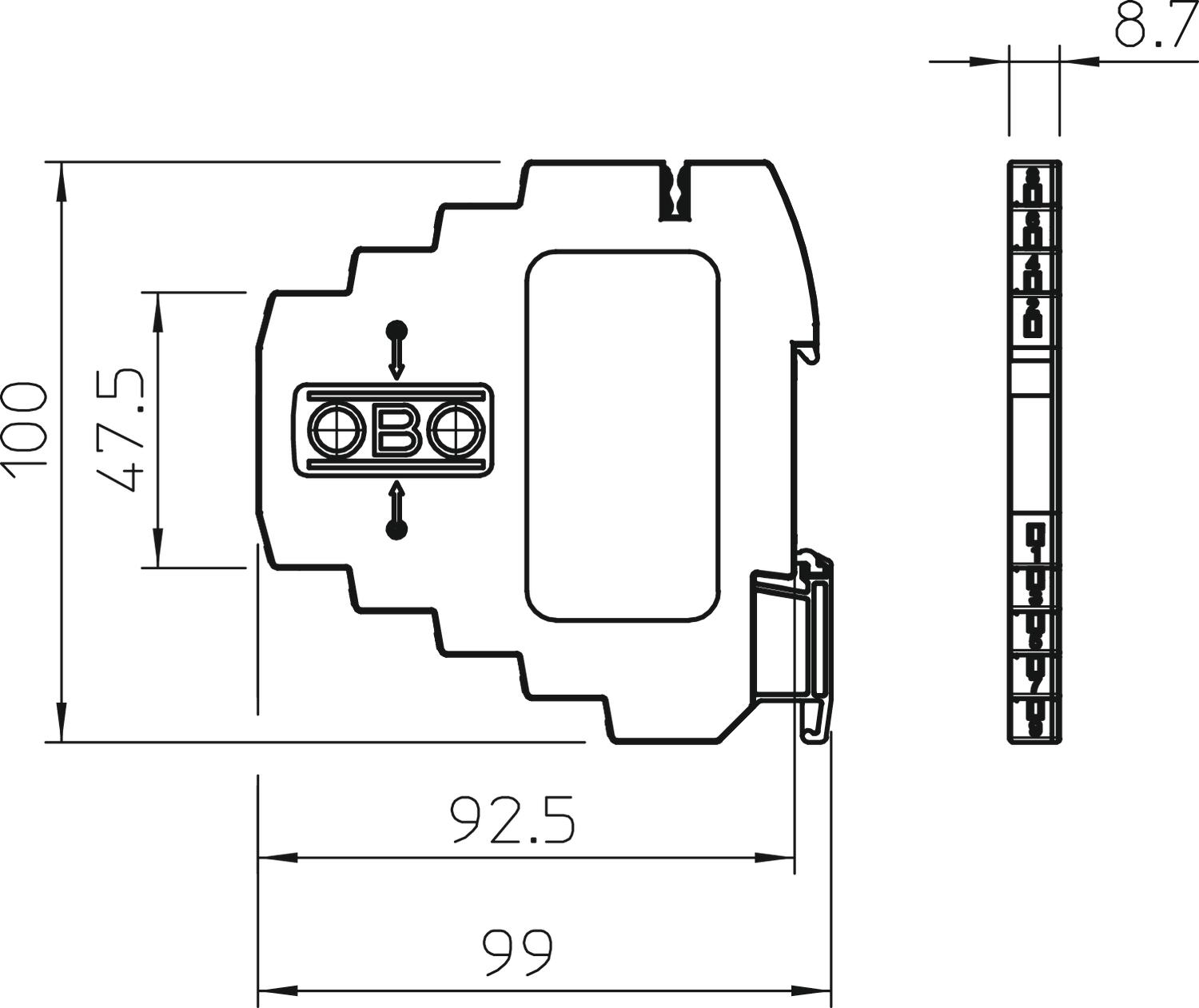

• Taupus plotis – tik 8,7 mm
• Didelis dažnių diapazonas nuo 0 iki 100 MHz
• ATEX leidimas: II 2(1)G Ex ia [ia Ga] IIC T4 Gb (BVS 11 ATEX E 131 X)
• UL sąraše (4UM2)

Naudojimas: universalus panaudojimas ant 35 mm montažinio profilio standartiniame paskirstymo skyde.

Techniniai duomenys

Techniniai duomenys

Apsaugos lygis, gysla–gysla	< 55 V
Apsaugos lygis, gysla–žemė	<800 V
Apsaugos rūšis	IP20
Atsparumas impulsinei srovei gysla – gysla	C1: 0,5 KV / 0,25 kA (8/20µs)
Atsparumas impulsinei srovei gysla – žemė	C2: 5 KV / 2,5 kA (8/20µs)
Bandymų metodo standartas	IEC 61643-21
Bendra imp.srovė (10/350)	D1: 2 kA
Bendra imp.srovė (8/20)	10 kA
Didžiausia ilgalaikė įtampa AC	20 V
Didžiausia ilgalaikė įtampa DC	28 V
Dydis	24V
Ekranavimas	tiesiogiai
Ekranavimo jungtis	taip
Galima naudoti sprogioje aplinkoje	II 2(1)G Ex ia [ia Ga] IIC T4 Gb
Iškroviklių patikra	ne
Įterpimo slopinimas (insertion loss)	≤3 dB
Įžeminimas per:	Bėgelis
Izoliacijos varža	>100 MΩ
Kategorie	Tipas 1+2+3 / D1+C2+C1
Kištukinė sistema	Jungtis
Leidimai	UL

LPZ	0→3
Maks. naudojimo temperatūros diapazonas	80 °C
Maks. prijungimo skerspjūvis, daugiagyslis	1,5 mm²
Maks. prijungimo skerspjūvis, lankstus	2,5 mm²
Maks. prijungimo skerspjūvis, standus	2,5 mm²
Min. naudojimo temperatūros diapazonas	-40 °C
Min. prijungimo skerspjūvis, daugiagyslis	0,14 mm²
Min. prijungimo skerspjūvis, lankstus	0,14 mm²
Min. prijungimo skerspjūvis, standus	0,14 mm²
Nuosekli varža laidui	2,35 Ω ± 5 %
Polių skaičius	4
Ribinis dažnis	100 MHz
Ryšių kontaktas	ne
Signalizavimas prietaise	jokių
Spalva	mėlyna
SPD pagal IEC 61643-21	Klasė I+II+III / D1+C2+C1
Talpumas (gysla-gysla)	< 40 pF
Vardinė apkrovos srovė AC	0,4 A
Vardinė apkrovos srovė DC	0,58 A
Vardinė įtampa	24 V

Visi tipai

Visi tipai

Tipas	Polių skaičius	Didžiausia ilgalaikė įtampa AC	Didžiausia ilgalaikė įtampa DC	Kištukinė sistema	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
MDP-4 D-5-EX	4	7 V	10 V	Jungtis	5098412	Vienetas	1 Vienetas
MDP-4 D-24-EX	4	20 V	28 V	Jungtis	5098432	Vienetas	1 Vienetas
MDP-4 D-48-EX	4	41 V	58 V	Jungtis	5098452	Vienetas	1 Vienetas
