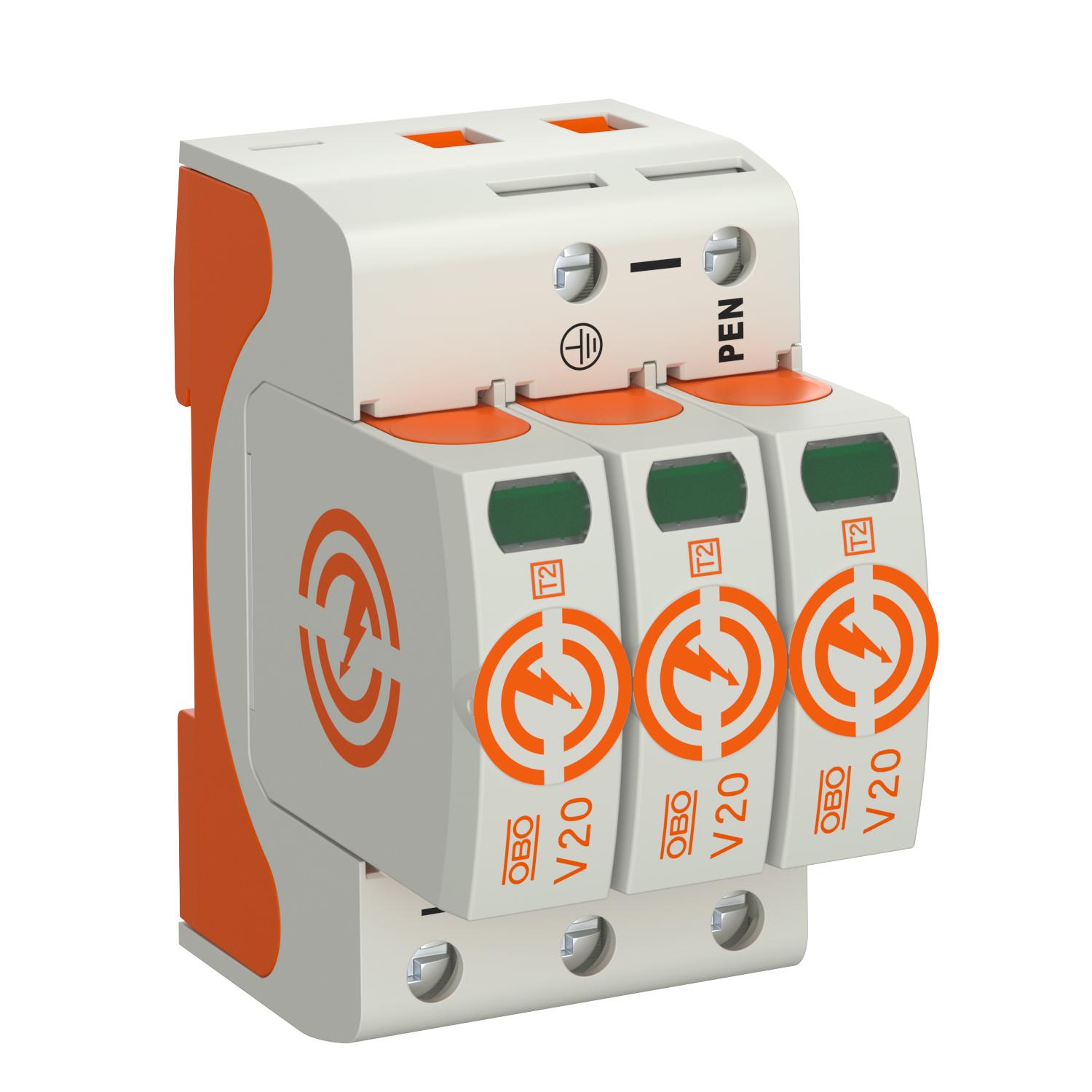

Viršįtampio ribotuvas V20, 3-polis 280 V 3 | 280 | IP20

Viršįtampio ribotuvas V20, 3-polis 280 V

Art. Nr. 5095163 | EAN 4012196159826

Art. Nr. / Tipas

Polių konstrukcija

Didžiausia ilgalaikė įtampa AC	280 V

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

Viršįtampio ribotuvas, 2 tipas

• Apsaugos nuo viršįtampio potencialams išlyginti pagal VDE 0100-443 (IEC 60364-4-44)
• Iškrovos dydis 40 kA (8/20) poliui dėl galingų varistorių
• Modulinis įkišamas iškroviklis su dinaminiu skiriamuoju įtaisu ir optine būsenos indikacija
• Fiksatoriaus funkcija su apsauga nuo vibracijos ir įtampos kodavimu
• Plastikas pagal UL 94 V-0
• FS variantuose – su bepotencialiais nuotolinės signalizacijos kontaktais

Naudojimas: viršįtampio išlyginimas pagrindiniuose ar skirstomuosiuose linijų skyduose.

Techniniai duomenys

Techniniai duomenys

2 tipo patikros klasė	taip
Apsaugos lygis [L-N]	≤1,3
Apsaugos rūšis	IP20
Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle	50 kA eff
Atsparus trumpajam jungimui	taip
Aukščiausia nuolatinė įtampa (L-N)	280 V
Didžiausia ilgalaikė įtampa AC	280 V
Dydis	280V
Imp. srovė (8/20 µs) [bendra]	120 kA
Integruotas įvadinis saugiklis	ne
Išpučiamasis	ne
Kabelio tipas apsaugos nuo viršįtampio prietaisams	Maitinimo linija AC
Korpuso medžiaga	PA UL 94 V-0
Leidimai	VDE
Liekamoji įtampa [L-N] @ 1 kA	0,8 kV
Liekamoji įtampa [L-N] @ 5 kA	1 kV
Maks. darbinė temperatūra	80 °C
Maks. laidų skersmuo, lankstus (plonagyslis)	2 AWG
Maks. laidų skersmuo, lankstus (plonagyslis)	35 mm²
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	2 AWG
Maks. tinklo viršįtampio apsauga	160 A gL/gG
Maksimali impulsinė nuotėkio srovė (8/20 μs)	40 kA
Maksimali impulsinė nuotėkio srovė (8/20 μs) [L-N]	40 kA
Maksimalus priešsaugiklis	160 A

Min. darbinė temperatūra	-40 °C
Min. laidų skersmuo, lankstus (plonagyslis)	16 AWG
Min. laidų skersmuo, lankstus (plonagyslis)	1,5 mm²
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	16 AWG
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	1,5 mm²
Minimalus atstumas	1,5 mm
Montavimo būdas	35 mm DIN bėgelis
Nuotolinio signalizavimo įtaisas	ne
Polių konstrukcija	3
Polių skaičius	3
Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 2
SPD pagal IEC 61643-1	II klasė
SPG pagal UL 1449	Tipas 4
Sukimo momentas	4 Nm
Suveikimo laikas	<25 ns
Tinklo forma	kitos
Tinklo tipas TN	taip
Tinklo tipas TN-C	taip
TOV įtampa [L-N] – atlaikymo režimas – 5 s	335 V
TOV įtampa [L-N] – saugus režimas pabaiga – 120 min	440 V
Vardinė impulsinė nuotėkio srovė (8/20 µs)	20 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N]	20 kA
Vardinė įtampa AC (50 / 60 Hz)	230 V

Visi tipai

Visi tipai

Tipas	Polių konstrukcija	Didžiausia ilgalaikė įtampa AC	Apsaugos rūšis	Art. Nr.	Kiekis	mažiausias parduodamas kiekis
V20-1-280	1	280 V	IP20	5095161	Vienetas	1 Vienetas
V20-2-280	2	280 V	IP20	5095162	Vienetas	1 Vienetas
V20-3-280	3	280 V	IP20	5095163	Vienetas	1 Vienetas
V20-4-280	4	280 V	IP20	5095164	Vienetas	1 Vienetas
