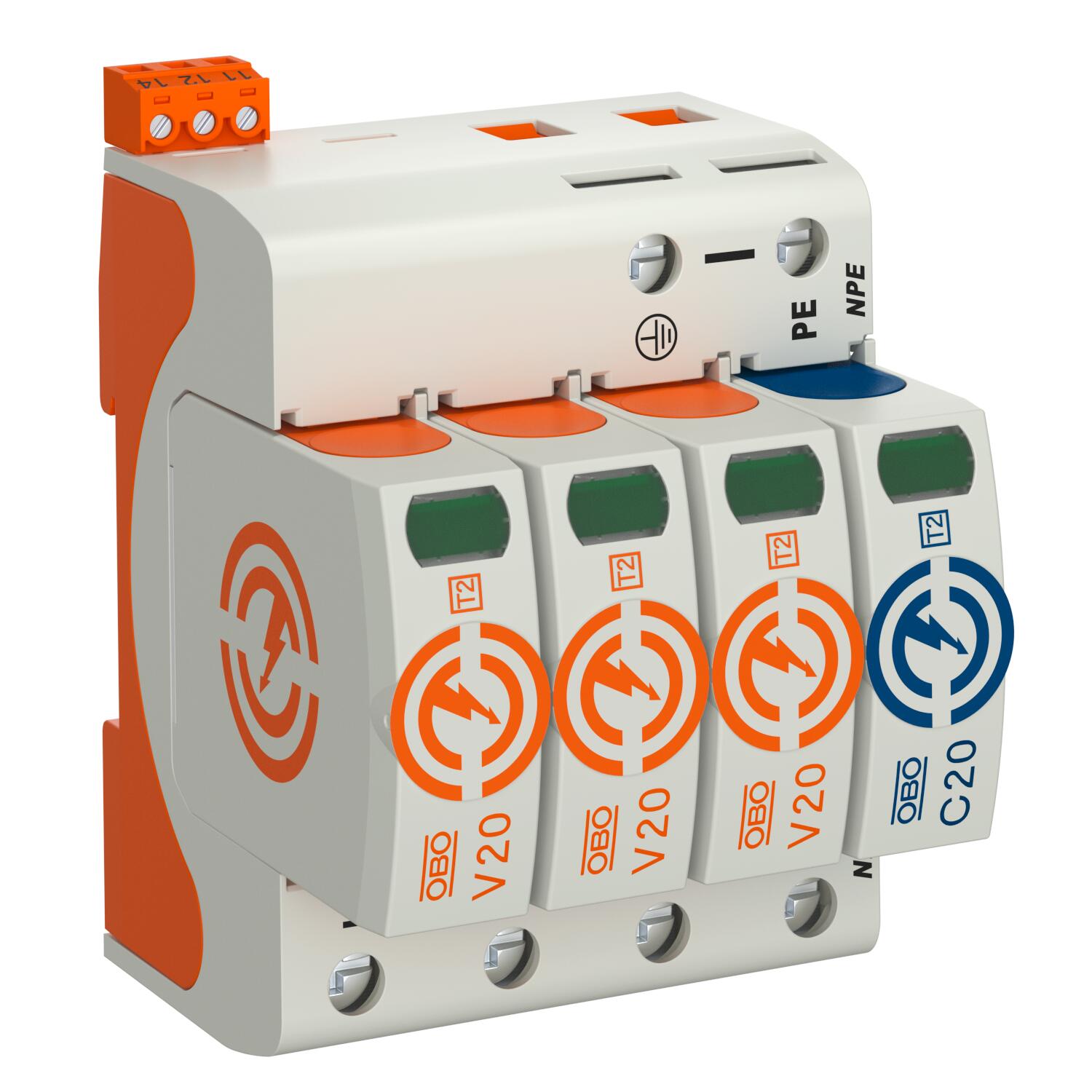

Viršįtampio ribotuvas V20, 3-polis+NPE ir FS 280 V
Art. Nr. 5095333 | EAN 4012196163427
- Prekės aprašymas
-

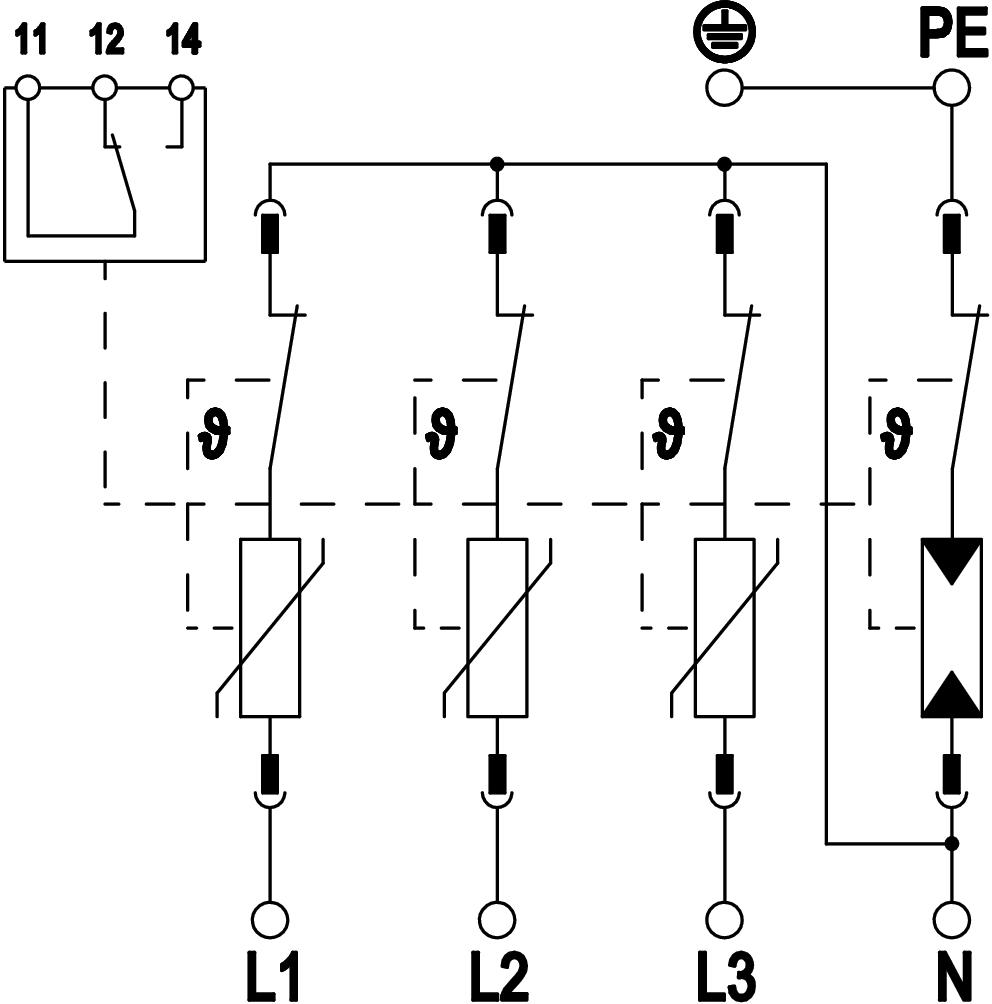

Prekės aprašymasViršįtampio ribotuvas, 2 tipas
• Apsaugos nuo viršįtampio potencialams išlyginti pagal VDE 0100-443 (IEC 60364-4-44)
• Iškrovos dydis 40 kA (8/20) poliui dėl galingų varistorių
• Modulinis įkišamas iškroviklis su dinaminiu skiriamuoju įtaisu ir optine būsenos indikacija
• Fiksatoriaus funkcija su apsauga nuo vibracijos ir įtampos kodavimu
• Plastikas pagal UL 94 V-0
• FS variantuose – su bepotencialiais nuotolinės signalizacijos kontaktais
Naudojimas: viršįtampio išlyginimas pagrindiniuose ar skirstomuosiuose linijų skyduose.
-

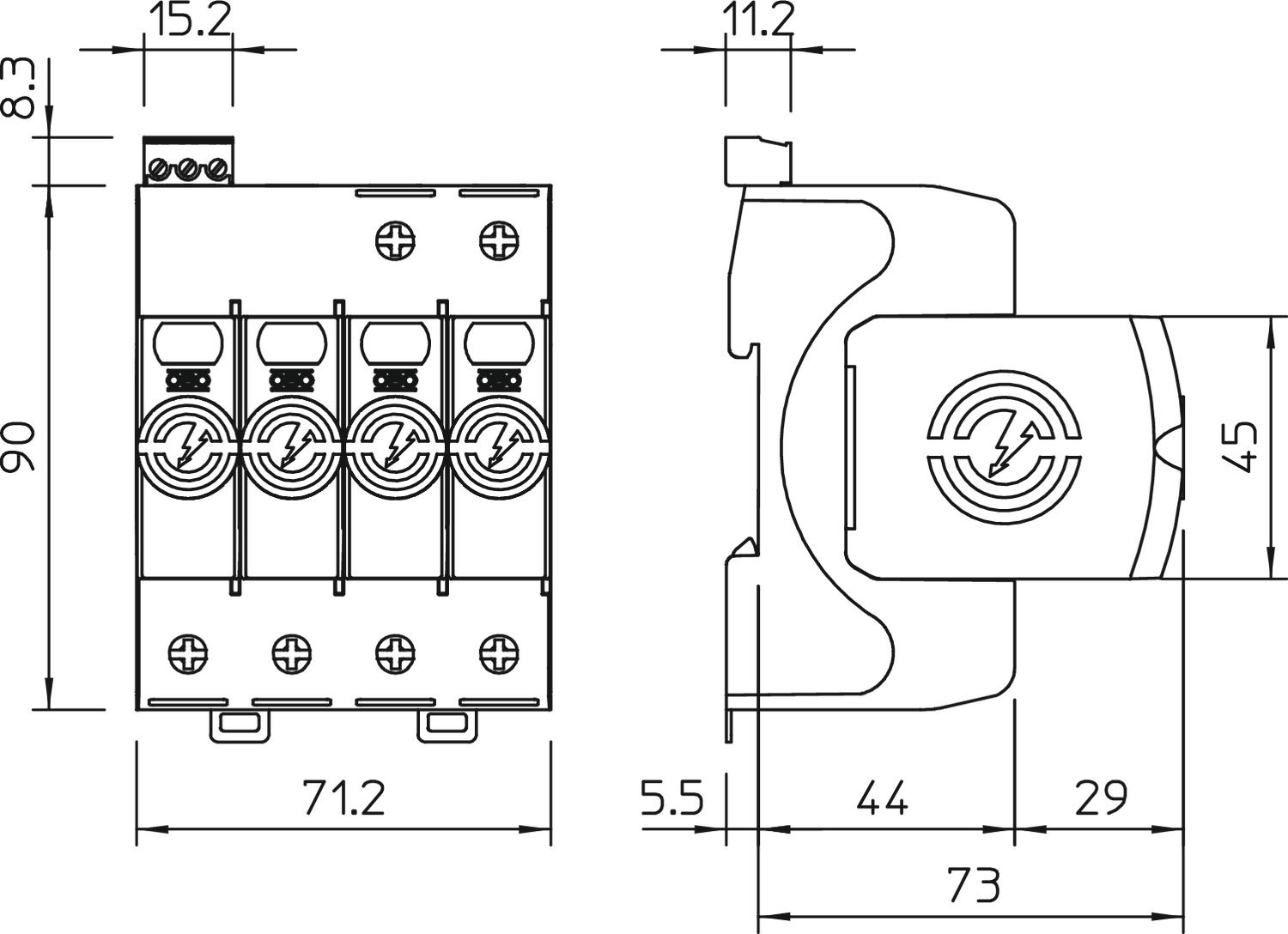

- Techniniai duomenys
-
Techniniai duomenys
2 tipo patikros klasė taip Antrinės srovės slopinimo geba (eff) [N-PE] 0,1 kA Apsaugos lygis [L-N] ≤1,3 Apsaugos rūšis IP20 Atsparumas trumpajam jungimui esant maks. viršįtampio apsaugai tinkle 50 kA eff Atsparus trumpajam jungimui taip Aukščiausia nuolatinė įtampa (L-N) 280 V Aukščiausia nuolatinė įtampa (N-PE) 255 V Bendras apsaugos lygis [L-PE] 1,5 kV Didžiausia ilgalaikė įtampa AC 280 V Dydis 280V FM kontaktai Keitiklis Imp. srovė (8/20 µs) [bendra] 60 kA Integruotas įvadinis saugiklis ne Išpučiamasis ne Jungimo galia AC 230 V; 0,5 A Jungimo galia DC 230 V; 0,1 A / 75 V; 0,5 A Kabelio tipas apsaugos nuo viršįtampio prietaisams Maitinimo linija AC Korpuso medžiaga PA UL 94 V-0 Leidimai VDE Liekamoji įtampa [L-N] @ 1 kA 0,8 kV Liekamoji įtampa [L-N] @ 5 kA 1 kV Maks. darbinė temperatūra 80 °C Maks. laidų skersmuo, lankstus (plonagyslis) 35 mm² Maks. laidų skersmuo, lankstus (plonagyslis) 2 AWG Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 2 AWG Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 35 mm² Maks. prijungimo skerspjūvis FM gnybtai 16 AWG Maks. prijungimo skerspjūvis FM gnybtai 1,5 mm² Maks. tinklo viršįtampio apsauga 160 A gL/gG Maksimali impulsinė nuotėkio srovė (8/20 μs) 40 kA Maksimali impulsinė nuotėkio srovė (8/20 μs) [L-N] 40 kA Maksimali impulsinė nuotėkio srovė (8/20 μs) [N-PE] 60 kA Maksimalus priešsaugiklis 160 A Min. darbinė temperatūra -40 °C Min. laidų skersmuo, lankstus (plonagyslis) 16 AWG Min. laidų skersmuo, lankstus (plonagyslis) 1,5 mm² Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 1,5 mm² Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis) 16 AWG Min. prijungimo skerspjūvis FM gnybtai 0,5 mm² Min. prijungimo skerspjūvis FM gnybtai 21 AWG Minimalus atstumas 1,5 mm Montavimo būdas 35 mm DIN bėgelis Nuotolinio signalizavimo įtaisas taip Polių konstrukcija 3+N/PE Polių skaičius 4 Signalizavimas prietaise optinis SPD pagal EN 61643-11 Tipas 2 SPD pagal IEC 61643-1 II klasė SPG pagal UL 1449 Tipas 4 Sukimo momentas 4 Nm Suveikimo laikas <25 ns Tinklo forma kitos Tinklo tipas TN taip Tinklo tipas TN-C-S taip Tinklo tipasTN-S taip Tinklo tipasTT taip TOV įtampa [L-N] – atlaikymo režimas – 5 s 335 V TOV įtampa [L-N] – saugus režimas pabaiga – 120 min 440 V TOV įtampa [N-PE] –atlaikymo režimas – 200 ms 1200 V Vardinė impulsinė nuotėkio srovė (8/20 µs) 20 kA Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N] 20 kA Vardinė impulsinė nuotėkio srovė (8/20 µs) [N-PE] 40 kA Vardinė įtampa AC (50 / 60 Hz) 230 V - Visi tipai
