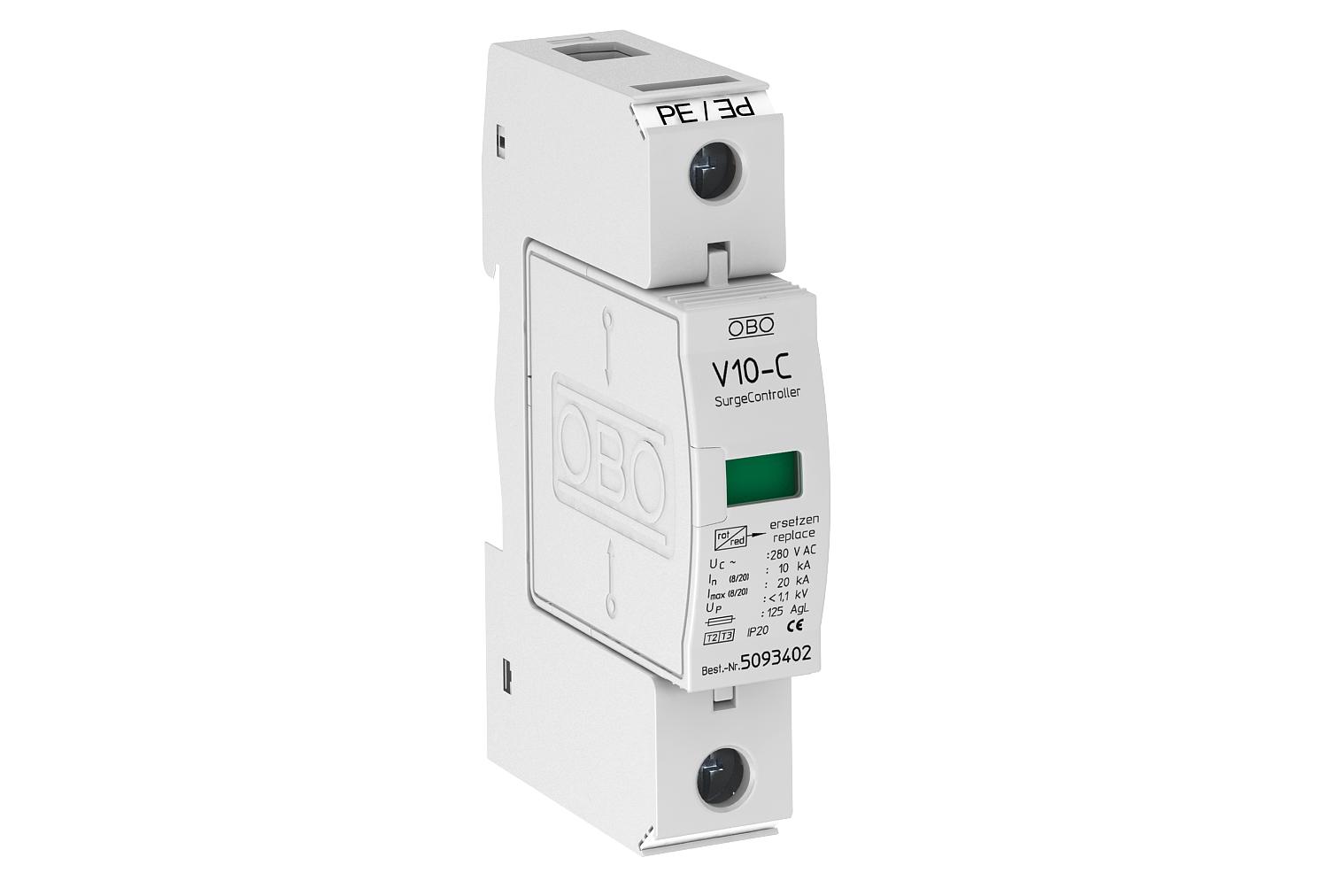

Viršįtampio ribotuvo įdėklas V10 280 V 1 | 280 | IP20

Viršįtampio ribotuvo įdėklas V10 280 V

Art. Nr. 5093415 | EAN 4012195406778

Art. Nr. / Tipas	5093415 / V10-C 1-280

Polių konstrukcija	1

Didžiausia ilgalaikė įtampa AC	280 V

Apsaugos rūšis	IP20

Prekės aprašymas

Prekės aprašymas

Viršįtampio ribotuvas, tipas 2+3
• Apsauga nuo viršįtampio skirstomuosiuose skyduose VDE 0100-443 (IEC 60364-4-44)
• Iškrovos dydis iki 20 kA (8/20) vienam poliui

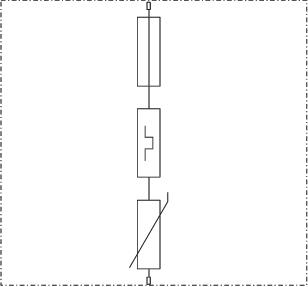

• Iškroviklis, su keičiamais moduliais, su dinaminiu skiriamuoju įtaisu ir optiniu veikimo indikatoriumi
• Didelio galingumo varistoriai
• Apatinė dalis su universaliais gnybtais

Naudojimo pavyzdys: potencialų išlyginimas skirstomuosiuose skyduose ir prietaisų apsauga.

Techniniai duomenys

Techniniai duomenys

Apsaugos rūšis	IP20
Didžiausia ilgalaikė įtampa AC	280 V
Dydis	280V
Imp. srovė (8/20 µs) [bendra]	10 kA
Išvadas	1-polis
LPZ	1→3
Maks. darbinė temperatūra	80 °C
Maks. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	35 mm²
Maks. tinklo viršįtampio apsauga	125
Maksimali impulsinė nuotėkio srovė (8/20 μs)	20 kA
Maksimalus priešsaugiklis	125 A
Min. darbinė temperatūra	-40 °C
Min. laidų skerspjūvis nejudrus (vienalaidis / daugialaidis)	2,5 mm²
Montavimo būdas	35 mm DIN bėgelis
Polių konstrukcija	1

Signalizavimas prietaise	optinis
SPD pagal EN 61643-11	Tipas 2+3
SPD pagal IEC 61643-1	II+III klasė
Suveikimo laikas	<25 ns
Tinklo forma	visi
Tinklo tipas TN	taip
Tinklo tipas TN-C	taip
Tinklo tipas TN-C-S	taip
Tinklo tipasTN-S	taip
Tinklo tipasTT	taip
Vardinė impulsinė nuotėkio srovė (8/20 µs)	10 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [L-N]	10 kA
Vardinė impulsinė nuotėkio srovė (8/20 µs) [N-PE]	30 kA
Vardinė įtampa AC (50 / 60 Hz)	230 V
